উচ্চ নির্ভুলতা SMT PCB AOI, PCB স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

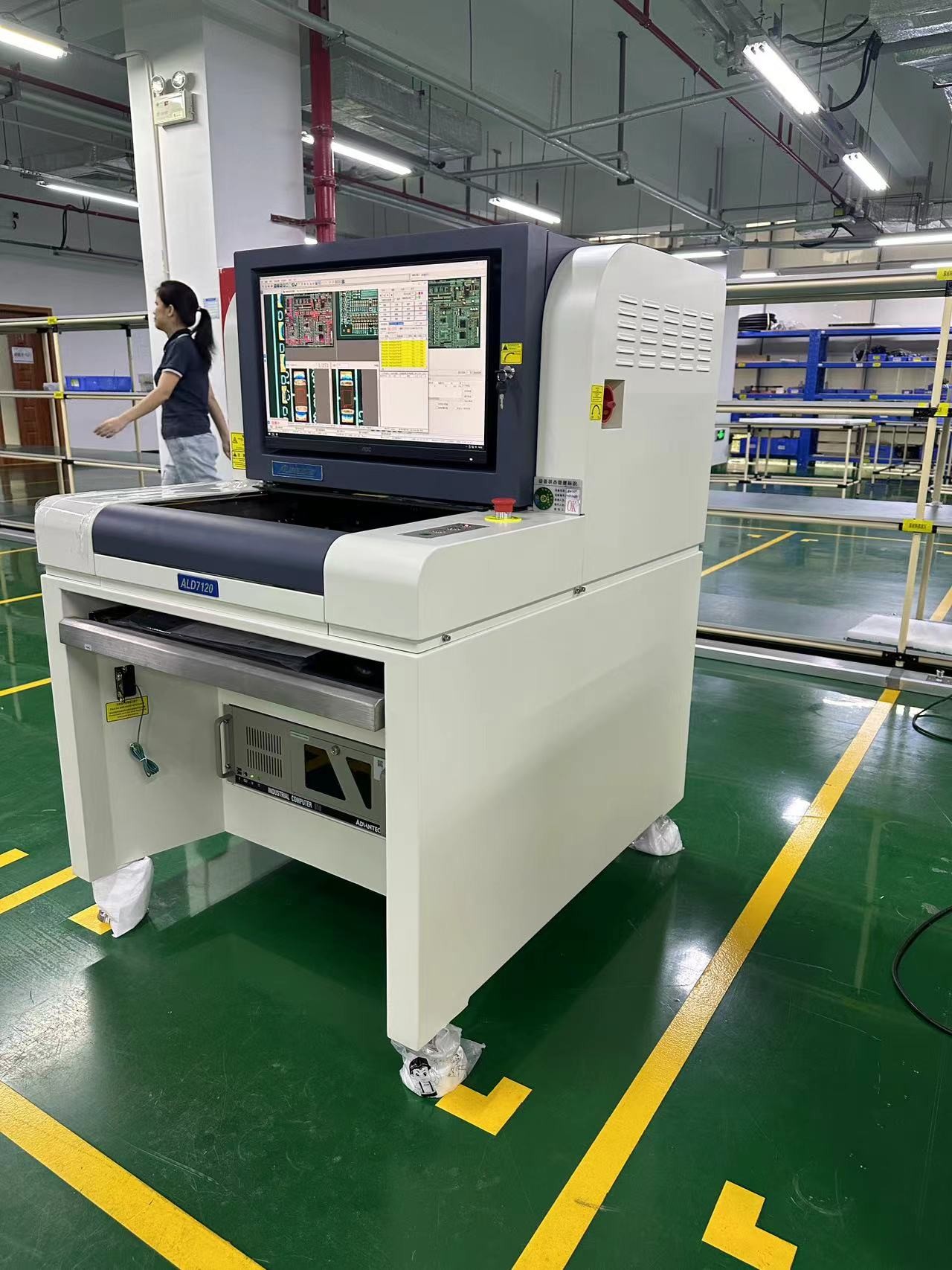

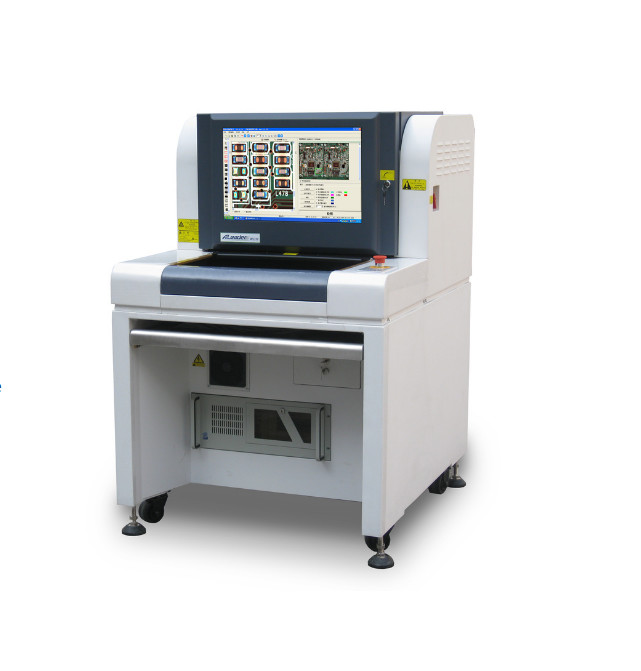

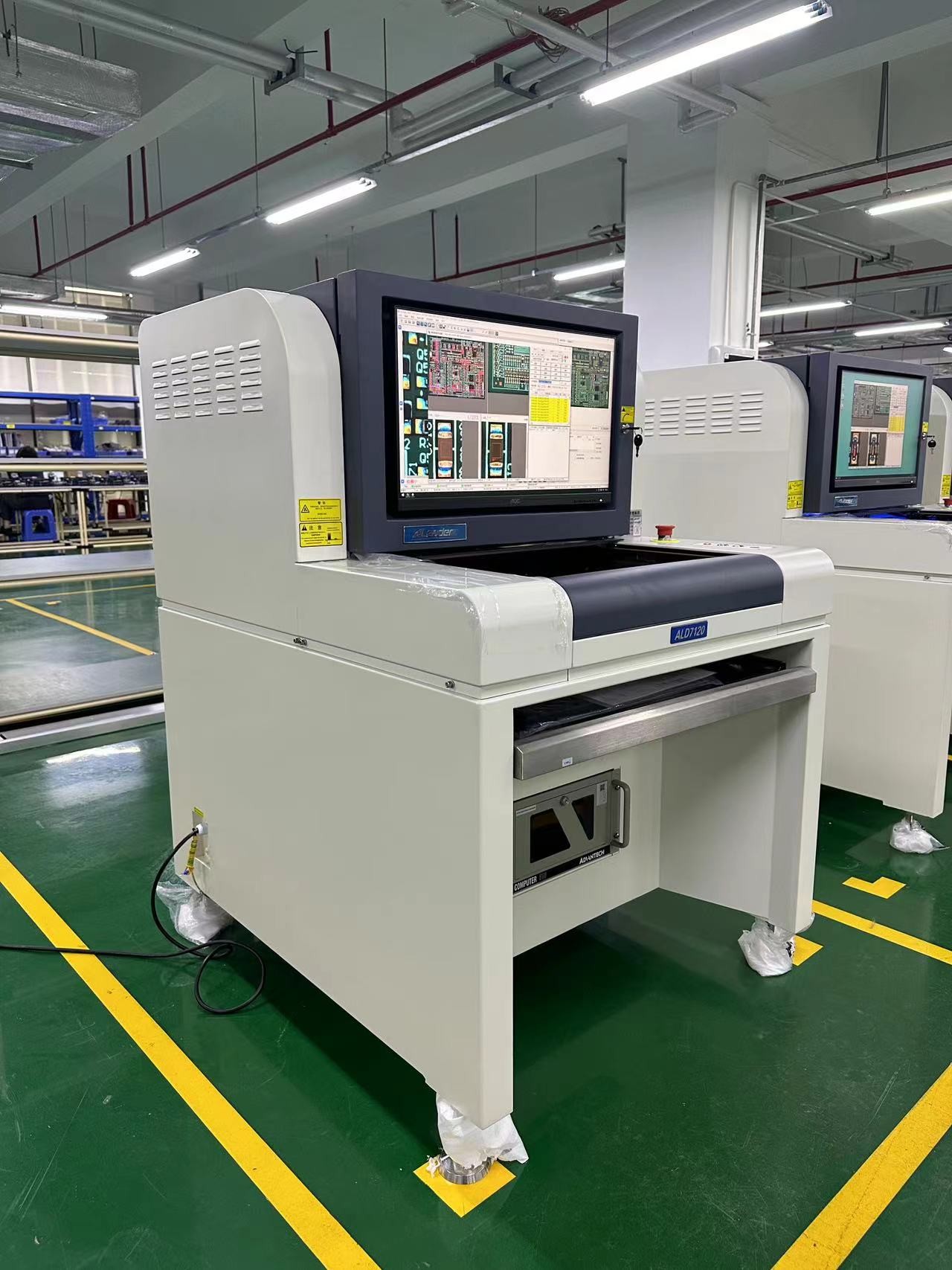

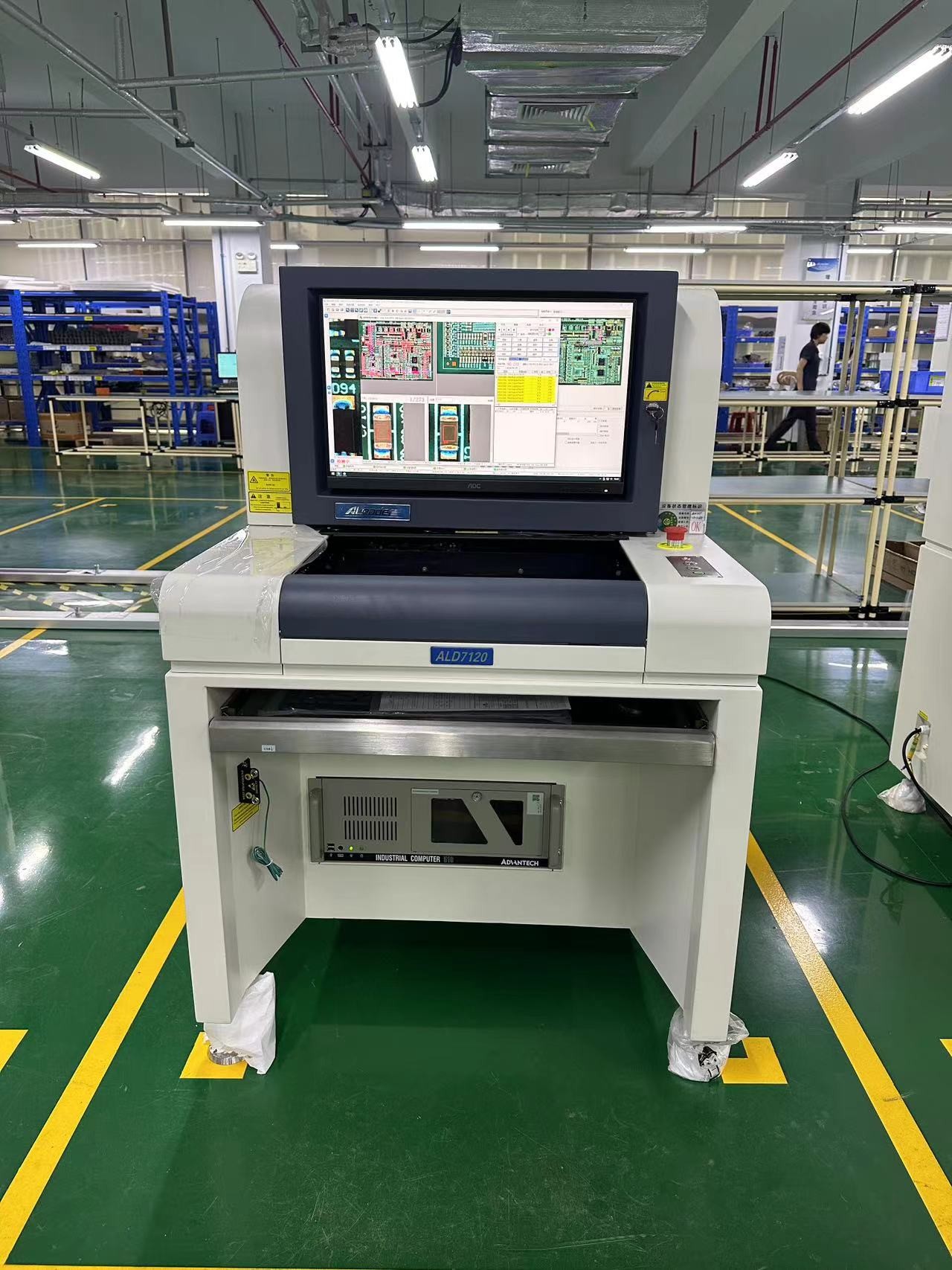

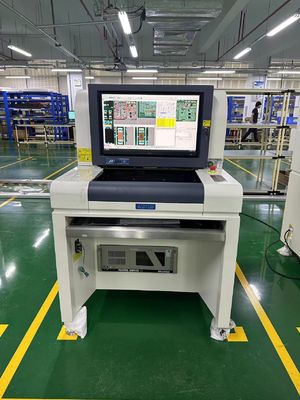

ALeader ALD7120 2D অফলাইন AOI সিস্টেমটি বিশেষভাবে ছোট এবং মাঝারি আকারের SMT স্টোরগুলির জন্য ডিজাইন করা হয়েছে।
এর ক্ষুদ্র পদচিহ্ন এবং শান্ত অপারেশনের কারণে, ALD7120 উৎপাদন এবং পরীক্ষাগার পরিবেশে ব্যবহার করা যেতে পারে।
সিস্টেমটি সর্বশেষতম i3D প্রযুক্তি ব্যবহার করে এবং উচ্চ গতির ক্যামেরা এবং মাল্টি-ডাইরেকশনাল
আলো মডিউল।
স্ট্যান্ডার্ড কনফিগারেশনে সিস্টেমে ইনস্টল করা SPC এবং মেরামত সফ্টওয়্যার অন্তর্ভুক্ত রয়েছে।
ALD7120 ব্যবহার করে পিসিবি পরীক্ষা করা যায়, রিফ্লো, ওয়েভ, আঠালো এবং আরও অনেক কিছুতে।
| ফাংশনাল স্পেসিফিকেশন | ALD7120 | ALD7130 | ALD7150 | |||
|
টেস্ট বোর্ড |
রিফ্লো পরে |
|||||
| পরীক্ষার পদ্ধতি |
অনেক শীর্ষস্থানীয় আন্তর্জাতিক অ্যালগরিদম যেমন TOC, Histograms, Match, Short, OTHER, CREST, পিন অ্যালগরিদম, বিভিন্ন পরীক্ষার বিন্দু অনুযায়ী স্বয়ংক্রিয় সেট পরামিতি। |
|||||
|
ক্যামেরা |
উচ্চ গতির স্মার্ট ডিজিটাল ইন্ডাস্ট্রিয়াল ক্যামেরা |
|||||
|
রেজোলিউশন/রেঞ্জ/গতি |
(স্ট্যান্ডার্ড): ((বিকল্প): (বিকল্প): |
15μm/পিক্সেল 10μm/পিক্সেল 8μm/পিক্সেল |
এফওভি:36.00mmX30.72mm FOV:24.00mmX20.48mm এফওভি:19.20mmX16.38mm |
(গতি) <200ms/FOV(গতি) <200ms/FOV (দ্রুততা) <২০০ এমএস/এফওভি |
||
|
আলো |
অতিরিক্ত উজ্জ্বল আরআরজিবি কোঅক্সিয়াল রিং টাওয়ার এলইডি আলো (রঙিন আলো) |
|||||
|
প্রোগ্রাম মোড |
ম্যানুয়াল প্রোগ্রামিং, অটো ফ্রেম, সিএডি ইনপুট স্বয়ংক্রিয়ভাবে উপাদান লাইব্রেরির সাথে মিলে যায় |
|||||
|
রিমোট কন্ট্রোল |
TCP/IP এর মাধ্যমে রিমোট কন্ট্রোল। মেশিনটি পরীক্ষা করুন, শুরু করুন বা বন্ধ করুন, অথবা যে কোন সময় পদ্ধতিগুলি পরিবর্তন করুন। |
|||||
| পরিদর্শন আইটেম |
খারাপ চেহারা যেমন ভুল সমন্বয়, অপর্যাপ্ত, ছোট, অনুপস্থিত, বিকৃত, বিলবোর্ড, পাশের উপর মাউন্ট, ওভারল্যাপ, ভুল অংশ, ক্ষতিগ্রস্ত, মেরুকরণ, ছদ্ম-লয়দান, লয়দানের অভাব, অত্যধিক আঠালো, লয়দানের ফাঁকা, লয়দানের আবরণ পিন |
|||||
|
বিশেষ বৈশিষ্ট্য |
একাধিক প্রোগ্রাম একই সাথে চলমান ((অটো পরিবর্তন প্রোগ্রাম সমর্থন) |
|||||
|
এসপিসি এবং প্রোগ্রাম নিয়ন্ত্রণ |
সমস্ত পরীক্ষার তথ্যের পরিসংখ্যান এবং বিশ্লেষণ, যে কোনও জায়গায় উত্পাদন এবং মান বিশ্লেষণ পরীক্ষা করুন, এক্সেল, টিএক্সটি ফাইল আউটপুট করতে পারেন |
|||||
|
বারকোড সিস্টেম |
ক্যামেরা স্বয়ংক্রিয়ভাবে বারকোড পড়তে এবং স্থানান্তর করতে পারে ((এক মাত্রিক বা দুই মাত্রিক), মাল্টি-মার্ক ফাংশন (খারাপ চিহ্ন সহ) |
|||||
|
সার্ভার মোড |
কেন্দ্রীয় সার্ভারের মাধ্যমে অনেক AOI থেকে প্রশাসনিক তথ্য |
|||||
|
অপারেটিং সিস্টেম |
উইন্ডোজ 10 | |||||
|
প্রদর্শন/আউটপুট |
এলসিডি |
|||||
| সিস্টেম স্পেসিফিকেশন | ||||||
|
পিসিবি আকার |
50x50mm ((মিনিট) √430x330mm ((ম্যাক্স) | 50×50mm ((মিনিট) ₹620×460mm ((ম্যাক্স) | 50×50mm ((মিনিট) ₹870×650mm ((ম্যাক্স) | |||
|
পিসিবি বেধ |
0.৩ থেকে ৫ মিমি | |||||
|
ক্ল্যাম্পিং সিস্টেমের প্রান্ত পরিষ্কার |
শীর্ষঃ3.5 মিমি নীচেঃ3.5 মিমি | |||||
|
পিসিবি ওজন |
৩ কেজি | |||||
|
পিসিবি সহনশীলতা |
< ৫ মিমি বা পিসিবি ব্যাসার্ধের ২% |
|||||
|
পিসিবি উচ্চতা |
উপরের দিকঃ ৩০ মিমি নীচের দিকঃ ৮০ মিমি | উপরের দিকঃ ৩০ মিমি নীচের দিকঃ ১২০ মিমি |
উপরের দিক: ৩০ মিমি নীচের দিকেঃ 120 মিমি |
|||
|
কনভেয়র |
স্বয়ংক্রিয় ক্ল্যাম্প, বিকৃতি এড়াতে স্বয়ংক্রিয় ক্ষতিপূরণ |
|||||
|
কনভেয়র উচ্চতা |
৮৫০ থেকে ৯২০ মিমি | |||||
|
কনভেয়র দিক |
বাম→ ডান অথবা ডান→বাম |
|||||
|
এক্স/ওয়াই ড্রাইভার |
স্ক্রু এবং এসি সার্ভো ড্রাইভার, পিসিবি ফিক্সড, ক্যামেরা এক্সওয়াইতে, সিটিকিউ দ্বারা অনুমোদিত |
|||||
|
পাওয়ার সাপ্লাই |
AC230V 50/60 Hz 0.5KVA এর কম |
|||||
|
কম্প্রেসড এয়ার |
সংকুচিত বাতাস ব্যবহার করা হয় না |
|||||
|
ওজন |
প্রায় ২৯০ কেজি |
প্রায় ৪০০ কেজি |
প্রায় ৫৫০ কেজি |
|||
|
মাত্রা |
৮৭০×১০৭০×১৩১০ মিমি (এল × ডাব্লু × এইচ) | ১০৯০×১৩৬০×১৩৯০ মিমি (এল × ডাব্লু × এইচ) | ১৩৪০×১৭৫০×১৬১৫ মিমি (এল × ডাব্লু × এইচ) | |||
|
আর্দ্রতা |
10°35°C 35°80% RH (নির্জলা) |
|||||
|
সার্টিফিকেট |
সিই স্ট্যান্ডার্ড অনুযায়ী |
|||||
