22 ইঞ্চি ডিসপ্লে AOI পরিদর্শন মেশিন, যথার্থ PCB স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

MOQ:	১ সেট
দাম:	USD 13000-16000 Per Set
স্ট্যান্ডার্ড প্যাকেজিং:	কাঠের ক্ষেত্রে
ডেলিভারি সময়:	15 কার্যদিবস
পেমেন্ট পদ্ধতি:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	১০০ সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HONREAL

সাক্ষ্যদান

CE ISO

মডেল নম্বার

পণ্যের নাম:

এইচ 910 এওআই পরিদর্শন মেশিন

আলোর উৎস:

আরজিবি এলইডি আলোর উৎস কণাকার কাঠামো

পিসিবি আকার:

20 মিমি × 20 মিমি থেকে 350 মিমি × 450 মিমি

ন্যূনতম অংশ:

01005 চিপ

সঠিক অবস্থান:

< ৮ মাইক্রোমিটার

প্রদর্শন:

22 "এলইডি ডিসপ্লে

প্রায় 480 কেজি

পাওয়ার সাপ্লাই:

220V/50Hz

বিশেষভাবে তুলে ধরা:

যথার্থ AOI পরিদর্শন মেশিন

22" ডিসপ্লে AOI পরিদর্শন মেশিন

পিসিবি স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

পণ্য বিবরণ

উচ্চ নির্ভুলতা SMT PCB AOI, PCB স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

প্যারামিটার কনফিগারেশন:

বিভাগ

প্রকল্প

H910 স্পেসিফিকেশন

ভিজ্যুয়াল আইডেন্টিটি সিস্টেম

পরিদর্শন	Widm, কালার ইমেজ কন্ট্রাস্ট টেকনোলজি, কালার এক্সট্র্যাক্টিং টেকনোলজি, সিমিলারিটি, টু-ভ্যালু হ্যান্ডলিং টেকনোলজি, OCR/OCV এবং অন্যান্য একাধিক অ্যালগরিদম সিন্থেটিকভাবে ব্যবহার করা হচ্ছে।
ক্যামেরা	৫ মিলিয়ন কালার সিসিডি ক্যামেরা: ১০um/১৫um/১৮um/২০um/২৫um

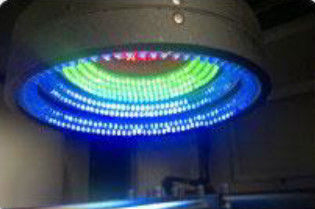

আলোর উৎস	রিং-আকৃতির ত্রিমাত্রিক মাল্টি-চ্যানেল রঙিন আলো, অ্যাপ্লিকেশনের উপর নির্ভর করে RGB/RGBW/RGBR/RWBR নির্বাচন করুন
ইমেজ প্রসেসিং স্পিড	০২০১ কম্পোনেন্ট	<১০ ms
	প্রতি-ইমেজ সময়	<১৭০ms
পরীক্ষার বিষয়বস্তু	পেস্ট প্রিন্টিং ত্রুটি	মিসঅ্যালাইনড, ওভারফ্লো, অপর্যাপ্ত, পেস্টিং ওপেন, দাগ
	কম্পোনেন্ট ত্রুটি	মিসিং, মিসঅ্যালাইনড, স্কিউড, টুম্বস্টোন, বিলবোর্ড, ওভারটার্নড, রিভার্সড পোলারিটি, ভুল, ক্ষতিগ্রস্ত
	সোল্ডার ত্রুটি	ওভারফ্লো, অপর্যাপ্ত, শর্ট সোল্ডার, দাগ
অ্যান্টি স্ট্যাটিক ব্যবস্থা	অ্যান্টি স্ট্যাটিক ইলেকট্রিক আউটলেট, অ্যান্টি স্ট্যাটিক রিং

মেকানিজম সিস্টেম

PCB আকার	২০ মিমি × ২০ মিমি থেকে ৪৫০ মিমি x ৩৫০ মিমি (ক্লায়েন্টদের চাহিদা অনুযায়ী বড় আকার তৈরি করা যেতে পারে)
PCB পুরুত্ব	০.৩ মিমি ~৫.০ মিমি
PCB ওয়ার্প টলারেন্স	<৫ মিমি
কম্পোনেন্ট ক্লিয়ারেন্স	উপরের<৩৫মিমি, নীচের <৭৫মিমি
ন্যূনতম স্পেস পার্টস	০১০_০৫ চিপ ও ০.৩মিমি পিচ
X,Y প্ল্যাটফর্ম	ড্রাইভার	এসি সার্ভার
	সঠিক অবস্থান	<৮um
	মুভমেন্ট স্পিড	৮৩০ মিমি/সেকেন্ড (সর্বোচ্চ)

সফটওয়্যার সিস্টেম

অপারেটিং সিস্টেম	উইন্ডোজ ৬৪-বিট
নিয়ন্ত্রণ ও শনাক্তকরণ	বৈশিষ্ট্য	Widm, স্টাডি ওকে টেমপ্লেট, স্বয়ংক্রিয়ভাবে টেমপ্লেট ইমেজিং সেট করা, ডেটা এবং ত্রুটির সাংখ্যিক মান শনাক্ত করা
নিয়ন্ত্রণ ও শনাক্তকরণ	অপারেশন	গ্রাফিক প্রোগ্রামিং, চিপ লাইব্রেরির সাথে নিয়ে আসা এবং চিপ আকৃতির সাথে সামঞ্জস্যপূর্ণ একটি পরিদর্শন ফ্রেম তৈরি করা, অরেট পজিশন, মাইক্রন অ্যাডজাস্ট, এবং সহজ প্রোগ্রামিং
মার্ক	মার্ক নম্বর	০ – ২টি মার্ক নির্বাচন করা যেতে পারে
মার্ক	শনাক্তকরণ গতি	০.৫ সেকেন্ড/পিস

নিয়ন্ত্রণ ব্যবস্থা

কম্পিউটার হোস্ট	সিপিইউ: ইন্টেল E3, মেমরি: ১৬জিবি, হার্ডডিস্ক: ১টিবি
ডিসপ্লে	২২" এলইডি ডিসপ্লে

অন্যান্য প্যারামিটার

মেশিনের মাত্রা (দৈর্ঘ্যপ্রস্থউচ্চতা)	দৈর্ঘ্য ১১২০মিমি×৯০০মিমি×১৪০০ মিমি
ওজন	প্রায় ৪৮০ কেজি
পাওয়ার	এসি ২২০v, ১০%, সিঙ্গেল ফেজ ৫এ ৫০/৬০hz, পাওয়ার কনসাম্পশন ৬০০w

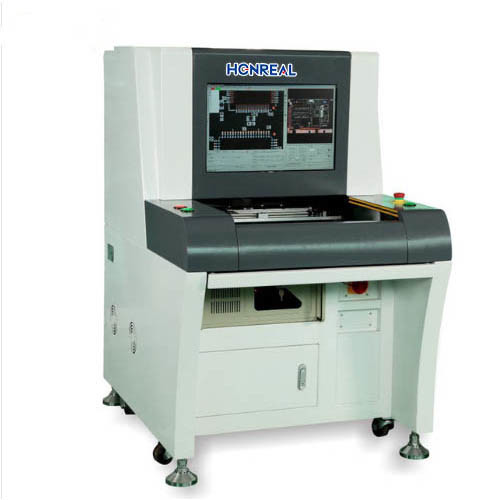

ছবি প্রদর্শন
22 ইঞ্চি ডিসপ্লে AOI পরিদর্শন মেশিন, যথার্থ PCB স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

কোম্পানির তথ্য

Shenzhen Honreal Technology Co.,Ltd একটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ, SMT সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়ে বিশেষজ্ঞ। বিশ্বের শীর্ষ ৫০০ ইলেকট্রনিক কোম্পানির জন্য পরিষেবা। কোম্পানির নিবন্ধিত মূলধন ৫ মিলিয়ন। কোম্পানি প্রতিষ্ঠার পর থেকে, Honreal প্রযুক্তিকে মূল হিসাবে, গুণমানকে তার বেঁচে থাকার জন্য, স্বাধীন গবেষণা ও উন্নয়ন, এবং অবিচ্ছিন্ন উদ্ভাবনের উপর জোর দিয়েছে। অবিরাম প্রচেষ্টার পর, এটি বেশ কয়েকটি উচ্চ-প্রযুক্তি উদ্ভাবন পেটেন্ট ধারণ করে।

সার্টিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আপনি আপনার বিক্রয়ের গুণমান কিভাবে নিশ্চিত করতে পারেন?
উত্তর: আমরা নিশ্চিত করি যে প্রতিটি মেশিন সেট আপনার কাছে সরবরাহ করার আগে কঠোর পরীক্ষার অধীনে থাকে, যাতে সমস্ত পণ্যের চমৎকার কর্মক্ষমতা নিশ্চিত করা যায়।

প্রশ্ন: প্রশিক্ষণ কেমন?

উত্তর: আমাদের মেশিন কেনার পর, আপনার প্রকৌশলীরা আমাদের কোম্পানিতে যেতে পারেন অথবা এটি পরিচালনা করা খুব সহজ।

প্রশিক্ষণ ভিডিও এবং ব্যবহারকারী ম্যানুয়াল অনুযায়ী মেশিন, ব্যবহারকারী ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।

প্রশ্ন: আমি আপনাকে জিজ্ঞাসা করতে চাই যদি পণ্যে আমার লোগো থাকা সম্ভব হয়।
আমরা আশা করি আপনি জানেন যে আমাদের কোম্পানি কাস্টমাইজড লোগো পরিষেবা সম্পূর্ণরূপে সমর্থন করে, আমরা এটি করি। এছাড়াও, এটি সম্পূর্ণ বিনামূল্যে, তাই কেবল আপনার প্রয়োজনীয়তাগুলি আমাদের জানান।

প্রশ্ন: এই মেশিনগুলি ব্যবহার করা কি কঠিন?

উত্তর: না, একেবারেই কঠিন নয়। আমাদের পূর্ববর্তী ক্লায়েন্টদের জন্য, মেশিনগুলি পরিচালনা করতে শিখতে সর্বোচ্চ ২ দিন যথেষ্ট।
