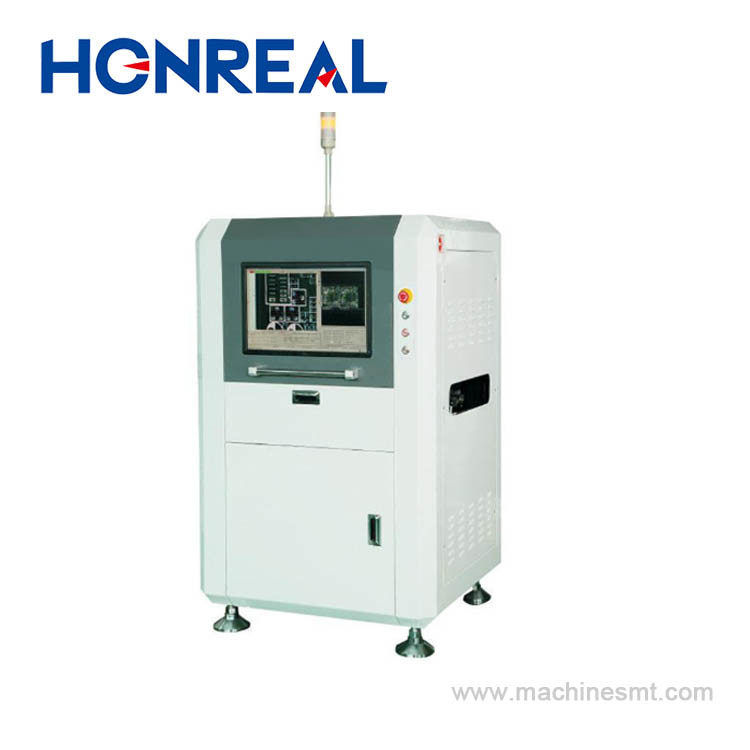

ইনলাইন অটোমেটেড এসএমটি এওআই পরিদর্শন সিস্টেম মেশিন অটোমেটিক পিসিবি অপটিক্যাল পরিদর্শন

MOQ:	1SET
মূল্য:	USD 23000-28000 Per Set
standard packaging:	কাঠের ক্ষেত্রে
Delivery period:	15 কার্যদিবস
payment method:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
Supply Capacity:	১০০ সেট/মাস

বিস্তারিত তথ্য

Product Description

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HONREAL

সাক্ষ্যদান

CE ISO

মডেল নম্বার

ক্যামেরা:

সিসিডি রঙিন ক্যামেরা

প্রস্থ সামঞ্জস্য:

স্বয়ংক্রিয়ভাবে

পিসিবি সাইজ:

20 মিমি × 20 মিমি থেকে 360 মিমি × 400 মিমি

ন্যূনতম অংশ:

01005 চিপ

সঠিক অবস্থান:

< ৮ μm

চলার গতি:

830 মিমি/এসইসি (ম্যাক্স)

প্রদর্শন:

22 " প্রদর্শন

মেশিনের মাত্রা:

L980mm × 980mm × 1600mm

বিশেষভাবে তুলে ধরা:

এসএমটি এওআই পরিদর্শন ব্যবস্থা

ইনলাইন এওআই পরিদর্শন মেশিন

স্বয়ংক্রিয় পিসিবি এওআই পরিদর্শন মেশিন

Product Description

বর্ণনা

1.অপারেশন সহজ এবং মাল্টি-ফাংশন AOI

এটি 2 ডি পেস্ট প্রিন্টিংয়ের গুণমান পরীক্ষা করতে, রিফ্লো সোল্ডারিংয়ের আগে উপাদান ত্রুটিগুলি পরিদর্শন করতে এসএমটি লাইনের বেশ কয়েকটি মান নিয়ন্ত্রণ পয়েন্টে স্থাপন করা যেতে পারে,পুনরায় সোল্ডারিং এবং ডিআইপি ওয়েভ সোল্ডারিংয়ের পরে পিসিবিএ মান পরীক্ষা করুন.

2. সহজ ইন্টারফেস

সহজ সফটওয়্যার ইন্টারফেস দৈনিক এবং কার্যকর অপারেশন সঙ্গে সামঞ্জস্যপূর্ণ
কাজের গাইড, সরঞ্জাম ধারাবাহিকভাবে বজায় রাখা করে
সফটওয়্যারটি ব্যাপক এবং নমনীয়
সর্বনিম্ন প্রশিক্ষণ অনুরোধ

পৃষ্ঠের রঙ, উজ্জ্বলতা,সোল্ডার বলের আকৃতি এবং রঙের বৈশিষ্ট্য দিয়ে পিসিবিতে কোনও সোল্ডার বল আছে কিনা তা পরীক্ষা করতে। মেশিনটি উপাদানটির চারপাশে সোল্ডার বলটি পরীক্ষা করতে পারে,এছাড়াও পরিদর্শন ফ্রেম মাধ্যমে সমগ্র PCB পরিদর্শন করতে পারেন.
3.বিজিএ পরিদর্শন ফাংশন
এই ফাংশনটি মাউন্ট করার আগে ব্যবহার করা হয় যদি পর্যাপ্ত লোডার, অনুপস্থিত বল, লোডার ব্রিজ ইত্যাদি আছে কিনা তা পরীক্ষা করতে।

H800 টেকনিক্যাল প্যারামিটারঃ

শ্রেণী

প্রকল্প

বিশেষ উল্লেখ

চাক্ষুষ পরিচয় ব্যবস্থা

পরিদর্শন	সিন্থেটিকভাবে একাধিক অ্যালগরিদম ব্যবহার করে যেমন উইডম, রঙিন চিত্র বিপরীত প্রযুক্তি, রঙ নিষ্কাশন প্রযুক্তি, সাদৃশ্য, দ্বি-মান হ্যান্ডলিং প্রযুক্তি, ওসিআর / ওসিভি ইত্যাদি।
ক্যামেরা	৫ মিলিয়ন রঙিন সিসিডি ক্যামেরাঃ ১০ এমএম/১৫ এমএম/১৮ এমএম/২০ এমএম/২৫ এমএম
আলোর উৎস	রিং আকৃতির ত্রিমাত্রিক মাল্টি চ্যানেল রঙিন আলো, অ্যাপ্লিকেশন উপর নির্ভর করে RGB / RGBW / RGBR / RWBR নির্বাচন করুন
চিত্র প্রক্রিয়াকরণের গতি	0201 উপাদান	< ৭.৬ এমএস
চিত্র প্রক্রিয়াকরণের গতি	প্রতি ছবির সময়	২২০-৪৫০ মিমি
পরীক্ষার বিষয়বস্তু	পেস্ট প্রিন্টিংয়ের ত্রুটি	ভুল সমন্বয়, অতিরিক্ত, অপর্যাপ্ত, খোলা আঠালো, দাগ
	উপাদান ত্রুটি	অনুপস্থিত, ভুল সমন্বয়, বিকৃত, টম্বস্টোন, বিলবোর্ড, উল্টে দেওয়া, বিপরীত মেরু, ভুল, ক্ষতিগ্রস্ত
	সোল্ডারের ত্রুটি	অপরিসীম, অপর্যাপ্ত, সংক্ষিপ্ত সোল্ডার, দাগ
	ওয়েভ সোল্ডারিং পরিদর্শন	অতিরিক্ত প্রবাহ, অপর্যাপ্ত, সংক্ষিপ্ত, অতিরিক্ত লোড, লোড খালি

যন্ত্রপাতি ব্যবস্থা

পিসিবি আকার	20 মিমি × 20 মিমি থেকে 400 মিমি × 360 মিমি (ক্লায়েন্টদের চাহিদা অনুযায়ী বৃহত্তর আকার তৈরি করতে পারে)
পিসিবি কনভেয়র	বাম থেকে ডানে (ঐচ্ছিক, ডান থেকে বামে),পিসিবি ফিক্সিংঃ নীচে থেকে উপরে, স্বয়ংক্রিয় পিসিবি লোডিং এবং আনলোডিং, নিয়মিত ক্লিয়ারেন্স, এসএমইএমএ স্ট্যান্ডার্ড অনুসারে। কনভেয়র ক্লিয়ারেন্সঃ 900±20 মিমি
পিসিবি বেধ	0.3 মিমি ~5.0 মিমি
পিসিবি ওয়ার্প সহনশীলতা	< ৫ মিমি
উপাদান ক্লিয়ারেন্স	উপরের <35mm, নীচের <35mm
ন্যূনতম স্থান অংশ	01005চিপ & 0.3mmpitch
এক্স,ওয়াই প্ল্যাটফর্ম	ড্রাইভার	এসি সার্ভার
	সঠিক অবস্থান	<8um
	গতি	830 মিমি/এসইসি (ম্যাক্স)

সফটওয়্যার সিস্টেম

অপারেটিং সিস্টেম	মাইক্রোসফট উইন্ডোজ ৭ এক্স৬৪
নিয়ন্ত্রণ ও স্বীকৃতি	বৈশিষ্ট্য	উইডম, স্টাডি ওক টেমপ্লেট, স্বয়ংক্রিয়ভাবে টেমপ্লেট ইমেজিং সেট করুন, ডেটা সনাক্ত করুন এবং ত্রুটি সংখ্যাসূচক মান
নিয়ন্ত্রণ ও স্বীকৃতি	অপারেশন	গ্রাফিক প্রোগ্রামিং, চিপ লাইব্রেরির সাথে নিয়ে যান এবং চিপের আকৃতি, অ্যারিয়েট অবস্থান, মাইক্রন সামঞ্জস্য এবং সহজ প্রোগ্রামিং অনুযায়ী একটি পরিদর্শন ফ্রেম পান
নেটওয়ার্ক	যোগাযোগ বন্দর	এসএমইএমএ,
নেটওয়ার্ক	অপারেশন	গ্রাফিক প্রোগ্রামিং, চীনা, ইংরেজি

নিয়ন্ত্রণ ব্যবস্থা

কম্পিউটার হোস্ট	সিপিইউঃ ইন্টেল ই৩, মেমোরিঃ ১৬ জিবি, হার্ডডিস্কঃ ১ টিবি
প্রদর্শন	22 "এলইডি ডিসপ্লে

অন্যান্য পরামিতি

মেশিনের মাত্রা ((LWH)	L980mm × 980mm × 1600mm
ওজন	প্রায় ৬০০ কেজি
শক্তি	AC220v, 10%, একক ফেজ 5a 50/60hz, শক্তি খরচ 600w

কস্টমার শো

ইনলাইন অটোমেটেড এসএমটি এওআই পরিদর্শন সিস্টেম মেশিন অটোমেটিক পিসিবি অপটিক্যাল পরিদর্শন 0

কোম্পানির তথ্য

শেঞ্জেন হোনরিয়েল টেকনোলজি কোং লিমিটেড এটি একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ।,বিশ্বের শীর্ষ ৫০০ ইলেকট্রনিক্স কোম্পানির জন্য সার্ভিস। কোম্পানির নিবন্ধিত মূলধন ৫ মিলিয়ন।.এর প্রতিষ্ঠার পরকোম্পানি, Honreal প্রযুক্তির উন্নয়নের মূল, তার বেঁচে থাকার জন্য গুণমান, স্বাধীন গবেষণা এবং উন্নয়ন, এবং ক্রমাগত উদ্ভাবনের উপর অবিরত আছে। ক্রমাগত প্রচেষ্টা পরে,এটিতে বেশ কয়েকটি হাই-টেক উদ্ভাবনের পেটেন্ট রয়েছে ।.

ইনলাইন অটোমেটেড এসএমটি এওআই পরিদর্শন সিস্টেম মেশিন অটোমেটিক পিসিবি অপটিক্যাল পরিদর্শন 1

সার্টিফিকেশন

ইনলাইন অটোমেটেড এসএমটি এওআই পরিদর্শন সিস্টেম মেশিন অটোমেটিক পিসিবি অপটিক্যাল পরিদর্শন 2

যোগাযোগ

কোম্পানি	শেনঝেন অনরিয়েল টেকনোলজি সিও, লিমিটেড।
ঠিকানা	No15, শ্যাংনান হংকমা রোড, শ্যাজিং স্ট্রিট, বাওয়ান জেলা, শেনজেন, গুয়াংডং প্রদেশ, চীন
টেলিফোন	+86755 2302 0279
ফ্যাক্স	+৮৬ ৭৫৫ ২৩৩০ ৬৭৮২
পোস্টাল কোড	518125
স্কাইপ/হোয়াটসঅ্যাপ/ওয়েইচ্যাট	+৮৬১৩৭১৫২২৭০০৯
ইমেইল:	Monica@szhonreal.com জুডি@szhonreal.com বৃষ্টি@szhonreal.com
