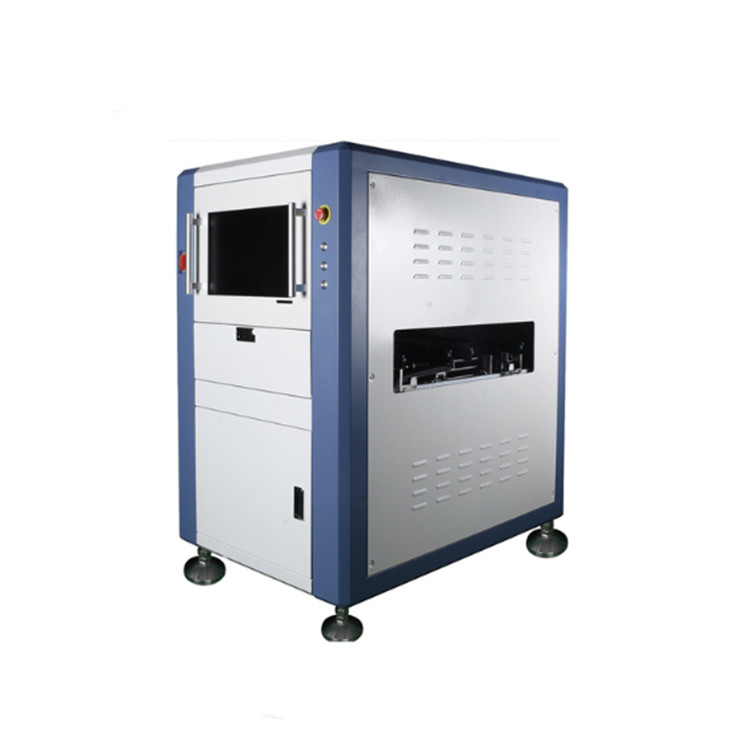

স্বয়ংক্রিয় ডুয়াল লেন অওআই পরিদর্শন সিস্টেম ডুয়েল ট্র্যাক অওআই পরিদর্শন সরঞ্জাম
মেশিনের বৈশিষ্ট্যঃ
1. উচ্চ নির্ভুলতা, পূর্ণ রঙের দৃষ্টি প্রযুক্তি
2অফলাইন প্রোগ্রামিং, অফলাইন ডিবাগিং ফাংশন
3.পজসো এবং মাল্টি মার্ক (বেড মার্ক ফাংশন সহ)
4. উচ্চ মানের হার্ডওয়্যার কনফিগারেশন, সহজ এবং স্থিতিশীল মেশিন
5. শক্তিশালী এসপিসি সফটওয়্যার ফাংশন, রিয়েল টাইম মান বিশ্লেষণ
6. উচ্চ সনাক্তকরণ হার এবং কম মিথ্যা ইতিবাচক হার সহ একাধিক সনাক্তকরণ অ্যালগরিদম
7.ক্যামেরা দ্বারা বারকোড এবং ওসিআর পাঠ্য স্বীকৃতি স্বয়ংক্রিয় স্বীকৃতি
8. মুদ্রণের পরে, চুলার সামনে, চুলার পিছনে ইত্যাদি একাধিক অবস্থানে ব্যবহার করা যেতে পারে
9.CAD তথ্য উপর ভিত্তি করে, স্বয়ংক্রিয় প্রোগ্রামিং বুঝতে স্বয়ংক্রিয়ভাবে উপাদান লাইব্রেরি অনুসন্ধান
10. টেলি কন্ট্রোল সিস্টেম তারযুক্ত বা বেতার নেটওয়ার্কের মাধ্যমে সংযুক্ত
স্পেসিফিকেশনঃ H820
|
পরিদর্শন ব্যবস্থা |
প্রয়োগ | স্টেনসিল প্রিন্টিংয়ের পরে, প্রাক / পোস্ট রিফ্লো ওভেন, প্রাক / পোস্ট ওয়েভ সোল্ডারিং, FPC ইত্যাদি | |
|
প্রোগ্রাম মোড |
ম্যানুয়াল প্রোগ্রামিং, অটো প্রোগ্রামিং, সিএডি ডেটা আমদানি, দ্বৈত ট্র্যাক স্বাধীন প্রোগ্রামিং। | ||
| স্টেনসিল প্রিন্টিংঃ সোল্ডার অনুপলব্ধ, অপর্যাপ্ত বা অত্যধিক সোল্ডার, সোল্ডার ভুল সমন্বয়, ব্রিজিং, দাগ, স্ক্র্যাচ ইত্যাদি | |||
|
পরিদর্শন পয়েন্ট |
উপাদান ত্রুটিঃ অনুপস্থিত বা অত্যধিক উপাদান, ভুল সারিবদ্ধতা, অসামান্য, প্রান্ত, বিপরীত মাউন্ট, ভুল বা খারাপ উপাদান ইত্যাদি |
||
|
সোল্ডার ত্রুটিঃ অতিরিক্ত বা অনুপস্থিত সোল্ডার, খালি সোল্ডার, ব্রিজিং, সোল্ডার বল, আইসি এনজি, তামা দাগ ইত্যাদি। |
|||
|
গণনার পদ্ধতি |
মেশিন লার্নিং, রঙ গণনা, রঙ নিষ্কাশন, গ্রে স্কেল অপারেশন, ইমেজ কন্ট্রাস্ট, OCV/OCR ইত্যাদি। | ||
|
পরিদর্শন মোড |
PCB সম্পূর্ণরূপে আচ্ছাদিত, অ্যারে এবং খারাপ চিহ্নিতকরণ ফাংশন সহ, একটি সেট গতি এবং ইমেজিং প্রক্রিয়া, দ্বৈত ট্র্যাক সময় ভাগ করে নেওয়ার স্বাধীন পরিদর্শন, একক ট্র্যাক মোডে কাজ করতে পারে। | ||
|
এসপিসি পরিসংখ্যান ফাংশন |
সম্পূর্ণরূপে পরীক্ষার তথ্য রেকর্ড করুন এবং উত্পাদন এবং মানের অবস্থা পরীক্ষা করার জন্য উচ্চ নমনীয়তার সাথে বিশ্লেষণ করুন | ||
| উপাদান কোণ | সমর্থন 0 ~ 359 ° ঘূর্ণন, একটি সর্বনিম্ন কোণ দূরত্ব 1 ° সঙ্গে | ||
| ন্যূনতম উপাদান | 01005 চিপ, 0.3 পিচ আইসি | ||
|
অপটিক্যাল সিস্টেম |
ক্যামেরা |
পূর্ণ রঙের উচ্চ গতির শিল্প ডিজিটাল ক্যামেরা, 5 মিলিয়ন পিক্স / 12 মিলিয়ন পিক্স / 20 মিলিয়ন পিক্স ক্যামেরা হয় ঐচ্ছিক। |
|
| লেন্সের রেজোলিউশন | 10um/15um/18um/20um/25um, কাস্টমাইজ করা যায় | ||
|
আলোর উৎস |
রিংযুক্ত স্টেরিও মাল্টি-চ্যানেল রঙের আলো, RGB/RGBW/RGBR/RWBR বেস ডিমান্ডে, ঐচ্ছিক শীর্ষ অক্ষীয় আলো। | ||
|
কম্পিউটার সিস্টেম |
ওএস | উইন্ডোজ ৭, ৬৪ বিট | |
| মনিটর | ২২ ইঞ্চি,16:10 | ||
| ভিজিএ | গ্রাফিক্স কার্ডে অন্তর্নির্মিত, (বিচ্ছিন্ন গ্রাফিক ঐচ্ছিক) | ||
| সিপিইউ | ইন্টেল E3 বা একই স্তরের | ||
| জি পি ইউ | বাছাই | ||
| র্যাম | ১৬ জিবি | ||
| এইচডিডি | 1TB, (SSD ঐচ্ছিক) | ||
|
সফটওয়্যার |
ভাষা | চীনা ও ইংরেজি | |
| অ্যাক্সেস অধিকার নিয়ন্ত্রণ | প্রশাসক, প্রোগ্রামার এবং অপারেটর তিন স্তরের লগইন অনুমতি নিয়ন্ত্রণ | ||
|
যান্ত্রিক সিস্টেম |
সরানো এবং পরিদর্শন মোড |
সামনের এবং পিছনের ট্র্যাকগুলি স্বাধীনভাবে সামঞ্জস্য করা হয়। দুটি ট্র্যাক পৃথকভাবে এবং স্বয়ংক্রিয়ভাবে বোর্ডে প্রবেশ করে এবং বেরিয়ে আসে, বিকল্প এল-আর / আর-এল দিক সহ।ধাপে মোটর PCB পরিবহন এবং ট্র্যাক প্রস্থ সামঞ্জস্য, এবং এক্সওয়াই সার্ভো মোটর ক্যামেরাটিকে ছবি তোলার জন্য চালিত করে। | |
|
ট্র্যাক সামঞ্জস্য |
সামনের এবং পিছনের গাইড রেলগুলি স্বাধীনভাবে এবং স্বয়ংক্রিয়ভাবে বিভিন্ন রেলের প্রস্থকে সমর্থন করার জন্য সামঞ্জস্য করা হয় | ||
| পিসিবি ফিক্সড মোড | স্বয়ংক্রিয় ফিক্সচার | ||
|
পিসিবি মাত্রা |
50*50mm(মিনিট) ₹460*360mm(ম্যাক্স) যখন দ্বৈত রেল, ₹50*50mm(মিনিট) ₹460*650mm(ম্যাক্স) যখন একক রেল, কাস্টমাইজ করা যায় | ||
| পিসিবি বেধ | 0.৩ ০৫.০ মিমি | ||
| পিসিবি ওজন | সর্বোচ্চঃ ৩ কেজি | ||
| পিসিবি প্রান্ত | 3 মিমি, প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায় | ||
| পিসিবি বাঁকানো | < ৫ মিমি বা পিসিবি ডায়াগনাল দৈর্ঘ্যের ৩% | ||
| পিসিবি উপাদান উচ্চতা | উপরের:35 মিমি, নীচের:30 মিমি, নিয়মিত, প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায় | ||
| এক্সওয়াই ড্রাইভিং সিস্টেম | এসি সার্ভো মোটর, সুনির্দিষ্ট বল স্ক্রু | ||
| এক্সওয়াই চলমান গতি | সর্বোচ্চঃ ৮৩০ মিমি/সেকেন্ড | ||
| এক্সওয়াই পজিশনিং নির্ভুলতা | ¥8um | ||
|
সাধারণ পরামিতি |
মেশিনের মাত্রা | L1440 * W1000 * H1620 মিমি | |
| শক্তি | AC220V,50/60Hz,1.৫ কিলোওয়াট | ||
| মাটি থেকে পিসিবি উচ্চতা | ৯০০±২০ মিমি | ||
| মেশিনের ওজন | ৭০০ কেজি | ||
| উৎপাদন লাইন ডিভাইসের সাথে যোগাযোগ |
স্মেমা |
||
| বায়ু চাপ | 0.4 - 0.8 এমপিএ, বিকল্প বৈদ্যুতিক নিয়ন্ত্রণ বায়ু চাপের পরিবর্তে প্রয়োজনীয়তা | ||
| নিরাপত্তা মান | সিই নিরাপত্তা মান | ||
| পরিবেশের তাপমাত্রা এবং আর্দ্রতা | 10°35°C, 35°80% RH (অ-কন্ডেনসিং) | ||
| বাছাই | রক্ষণাবেক্ষণ স্টেশন, অফলাইন প্রোগ্রামিং সিস্টেম, এসপিসি সার্ভো, বার কোড সিস্টেম, এমইএস সংযোগ। | ||
শক্তিশালী কর্মক্ষমতা
1ডিপ লার্নিং টেকনোলজি + জিপিইউ প্রসেসিং টেকনোলজি, ব্ল্যাক টেকনোলজির শক্তিশালী মিল, অতি উচ্চ সনাক্তকরণ হার, অত্যন্ত কম ভুল বিচার হার,এবং আগের প্রজন্মের তুলনায় 70% পর্যন্ত কর্মক্ষমতা উন্নতি.
2আরও কাস্টমাইজড 140FPS অতি উচ্চ গতির ক্যামেরা + কাস্টমাইজড টেলিসেন্ট্রিক লেন্স + পঞ্চম প্রজন্মের কম্পোজিট টাওয়ার আকৃতির LED সমাক্ষ আলোর উৎস,চিত্র ক্যাপচার এবং ডেটা ট্রান্সমিশন বজ্রপাতের মতো দ্রুতএটি ছোট উপাদান সনাক্তকরণ, অস্পষ্ট সিল্ক স্ক্রিন সনাক্তকরণ, উচ্চ উপাদান সনাক্তকরণ, আপনি এক নজরে দেখতে পারেন।
3. নতুন প্রজন্মের পণ্যগুলি আরও স্মার্ট, সহজ, আরও স্থিতিশীল এবং আরও ব্যবহারকারী-বান্ধব। প্রোগ্রামিং এবং ডিবাগিংয়ের সময়টি ব্যাপকভাবে সংক্ষিপ্ত হয়েছে এবং দক্ষতা রৈখিকভাবে বাড়ছে।
4. নতুন প্রজন্মের পণ্যগুলি আবার পারফরম্যান্সের শৃঙ্খলা ভেঙে দেয়, ভুল বিচারগুলি ব্যাপকভাবে হ্রাস করে এবং ম্যানুয়াল পুনরায় বিচার করার কাজের চাপ হ্রাস করে,যা এক ব্যক্তি এবং একাধিক লাইন নিয়ন্ত্রণ ব্যাপকভাবে উন্নতউদাহরণস্বরূপ, মূল এক ব্যক্তি চারটি লাইন নিয়ন্ত্রণ করতে পারে। এক ব্যক্তি 8 লাইন নিয়ন্ত্রণ করতে পারে।
বুদ্ধিমান নিয়ন্ত্রণ কেন্দ্র
1 জটিল প্রোগ্রামিং এবং ডিবাগিং প্রক্রিয়া সর্বদা প্রধান কারণ ছিল যে ইঞ্জিনিয়াররা AOI ব্যবহার করতে ক্লান্ত হয়ে পড়েছে, এবং এটি দক্ষ উত্পাদনের বোতল ঘা।দ্রুত প্রোগ্রামিং এবং মডেলের দ্রুত পরিবর্তন উচ্চ-শেষ AOI এর প্রতীক. ALD7720S এর বিভিন্ন দ্রুত প্রোগ্রামিং মোড রয়েছে। CAD ডেটা আমদানি করে, এটি স্বয়ংক্রিয়ভাবে প্রোগ্রামটি সম্পূর্ণ করতে পাবলিক স্ট্যান্ডার্ড বা স্পেসিফিকেশন টেমপ্লেটগুলির সাথে লিঙ্ক করতে পারে,নতুন মডেলের পরীক্ষার চাহিদার দ্রুত প্রতিক্রিয়াএটি বড়, মাঝারি এবং ছোট উৎপাদন পদ্ধতি এবং পণ্যের ধরনে প্রয়োগ করা যেতে পারে।
২ কার্যকারিতার উন্নতির ভিত্তিতে, আই-সিরিজ প্রসেসর এবং মাল্টি-থ্রেড প্রসেসিংয়ের পাশাপাশি, সর্বশেষতম নন-স্টপ প্রোগ্রামিং এবং ডিবাগিং প্রযুক্তি তৈরি করা হয়েছে।ব্যবহারকারীরা দূরবর্তী অবস্থান থেকে সনাক্তকরণ এবং প্রোগ্রামিং উভয় অর্জনের জন্য মেশিন অপারেশন স্থগিত ছাড়া একাধিক উত্পাদন লাইন প্রোগ্রাম অপ্টিমাইজেশান সম্পন্ন করতে পারেনউৎপাদন ক্ষমতা বাড়ানো।
3 রক্ষণাবেক্ষণ স্টেশনটি নেটওয়ার্ক ক্যাবল এবং হাবের মাধ্যমে AO1 এর সাথে সংযুক্ত। আপনি একটি AOI এর জন্য একটি মেরামত স্টেশন, একাধিক AOl এর জন্য একাধিক মেরামত স্টেশন চয়ন করতে পারেন,এবং একটি মেরামত স্টেশন একাধিক AOI মোড পরীক্ষা ফলাফল দেখতে.
AOI সরঞ্জামগুলি উৎপাদন প্রক্রিয়া চলাকালীন রিয়েল টাইমে মেরামত স্টেশনে পরিদর্শন তথ্য প্রেরণ করবে। অপারেটরের বিচারের মতে, AOI স্বয়ংক্রিয়ভাবে OK এবং NG সংকেত প্রেরণ করে,যা বিভিন্ন TRAY-এ পাঠানো হয়, যাতে সম্পূর্ণ স্বয়ংক্রিয় প্রক্রিয়া নিয়ন্ত্রণ উপলব্ধি করা যায়, এবং এক ব্যক্তি একাধিক লাইন নিয়ন্ত্রণ করে।
