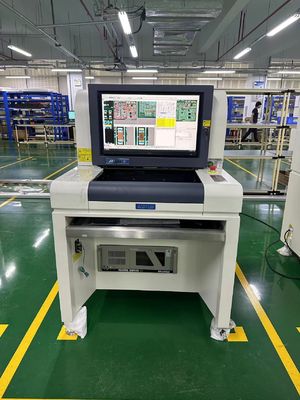

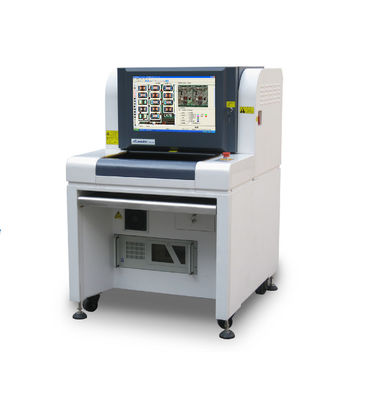

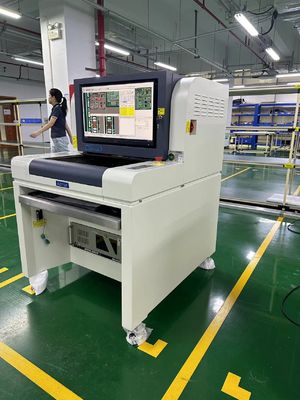

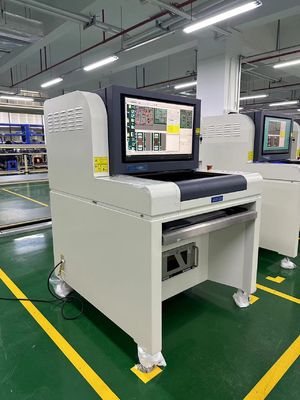

এলেডার ALD7120 2D অফলাইন AOI PCB অটোমেটেড অপটিক্যাল ইন্সপেকশন মেশিন 220V/50Hz পাওয়ার সাপ্লাই সহ

MOQ:	1SET
স্ট্যান্ডার্ড প্যাকেজিং:	কাঠের ক্ষেত্রে
ডেলিভারি সময়:	15 কার্যদিবস
পেমেন্ট পদ্ধতি:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	১০০ সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

Aleader

সাক্ষ্যদান

CE ISO

মডেল নম্বার

ALD7120

পণ্যের নাম:

AOI পরিদর্শন মেশিন

আলোর উৎস:

আরজিবি এলইডি আলোর উৎস কণাকার কাঠামো

পিসিবি আকার:

20 মিমি × 20 মিমি থেকে 350 মিমি × 450 মিমি

ন্যূনতম অংশ:

01005 চিপ

সঠিক অবস্থান:

< ৮ মাইক্রোমিটার

প্রদর্শন:

22 "এলইডি ডিসপ্লে

প্রায় 480 কেজি

পাওয়ার সাপ্লাই:

220V/50Hz

বিশেষভাবে তুলে ধরা:

PCB AOI PCB পরিদর্শন মেশিন

2 ডি অফলাইন এওআই পিসিবি পরিদর্শন মেশিন

পিসিবি স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

পণ্য বিবরণ

উচ্চ নির্ভুলতা SMT PCB AOI, PCB স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন

ALeader ALD7120 2D অফলাইন AOI সিস্টেমটি বিশেষভাবে ছোট এবং মাঝারি আকারের SMT শপগুলির জন্য ডিজাইন করা হয়েছে।

এর ছোট আকার এবং শান্ত অপারেশনের সাথে, ALD7120 উৎপাদন এবং ল্যাব উভয় পরিবেশেই ব্যবহার করা যেতে পারে।

সিস্টেমটি অত্যাধুনিক i3D প্রযুক্তি ব্যবহার করে এবং উচ্চ-গতির ক্যামেরা এবং মাল্টিডিরেকশনাল
আলো মডিউল দিয়ে সজ্জিত।

স্ট্যান্ডার্ড কনফিগারেশনে SPC এবং রিপেয়ার সফ্টওয়্যার অন্তর্ভুক্ত রয়েছে, যা সিস্টেমে ইনস্টল করা আছে।

ALD7120 রিফ্লোর পরে, ওয়েভের পরে, আঠার উপর উপাদান এবং আরও অনেক কিছুর জন্য PCB পরিদর্শন করতে ব্যবহার করা যেতে পারে।

কার্যকরী স্পেসিফিকেশন

ALD7120

ALD7130

ALD7150

পরীক্ষা বোর্ড

রিফ্লোর পরে

পরীক্ষা পদ্ধতি

TOC, হিস্টোগ্রাম, ম্যাচ, শর্ট, অন্যান্য,

CREST, PIN অ্যালগরিদমগুলির মতো অনেক নেতৃস্থানীয় আন্তর্জাতিক অ্যালগরিদম, বিভিন্ন পরীক্ষার ডটগুলির জন্য স্বয়ংক্রিয়ভাবে প্যারামিটার সেট করে।

ক্যামেরা

উচ্চ গতির বুদ্ধিমান ডিজিটাল শিল্প ক্যামেরা

রেজোলিউশন/রেঞ্জ/স্পিড

(স্ট্যান্ডার্ড):(ঐচ্ছিক):

(ঐচ্ছিক):

15μm/পিক্সেল 10μm/পিক্সেল

8μm/পিক্সেল

FOV:36.00mmX30.72mm FOV:24.00mmX20.48mm

FOV:19.20mmX16.38mm

(গতি)<200ms>

আলো

অতিরিক্ত উজ্জ্বল RRGB কোঅক্সিয়াল রিং টাওয়ার LED আলো (রঙিন আলো)

প্রোগ্রাম মোড

ম্যানুয়াল প্রোগ্রামিং, অটো ফ্রেম, CAD ইনপুট স্বয়ংক্রিয়ভাবে কম্পোনেন্ট লাইব্রেরির সাথে মিলে যায়

দূরবর্তী নিয়ন্ত্রণ

TCP/IP এর মাধ্যমে দূরবর্তী নিয়ন্ত্রণ। মেশিন পরীক্ষা করুন, শুরু করুন বা বন্ধ করুন, অথবা যেকোনো সময় পদ্ধতি পরিবর্তন করুন।

পরিদর্শন আইটেম

ত্রুটিপূর্ণ চেহারা যেমন মিসলাইনমেন্ট, অপর্যাপ্ত, শর্ট, অনুপস্থিত, স্কিউড, বিলবোর্ড, পাশে মাউন্ট করা, উল্টে যাওয়া,

ভুল অংশ, ক্ষতিগ্রস্ত, পোলারিটি, সিউডো সোল্ডারিং, অনুপস্থিত সোল্ডার, অতিরিক্ত আঠা, সোল্ডার ভয়েড, সোল্ডার-কভারিং পিন

বিশেষ বৈশিষ্ট্য

একাধিক প্রোগ্রাম একসাথে চলছে (স্বয়ংক্রিয় পরিবর্তন প্রোগ্রাম সমর্থন করে)

SPC এবং প্রোগ্রাম নিয়ন্ত্রণ

সমস্ত পরীক্ষার ডেটার পরিসংখ্যান এবং বিশ্লেষণ, যেকোনো জায়গায় উৎপাদন এবং গুণমান বিশ্লেষণ পরীক্ষা করুন, এক্সেল, টিএক্সটি ফাইল আউটপুট করতে পারে

বারকোড সিস্টেম

ক্যামেরা স্বয়ংক্রিয়ভাবে বারকোড পড়তে এবং স্থানান্তর করতে পারে (এক-মাত্রিক বা দ্বি-মাত্রিক), মাল্টি-মার্ক ফাংশন (খারাপ মার্ক সহ)

সার্ভার মোড

কেন্দ্রীয় সার্ভারের মাধ্যমে অনেক AOI থেকে প্রশাসনিক ডেটা

অপারেশন সিস্টেম

Windows

ডিসপ্লে/আউটপুট

LCD

সিস্টেম স্পেসিফিকেশন

PCB আকার

50×50mm(ন্যূনতম)～430×330mm(সর্বোচ্চ)

50×50mm(ন্যূনতম)～620×460mm(সর্বোচ্চ)

50×50mm(ন্যূনতম)～870×650mm(সর্বোচ্চ)

PCB পুরুত্ব

0.3 থেকে 5 মিমি

ক্ল্যাম্পিং সিস্টেম এজ ক্লিয়ারেন্স

উপরের:3.5mm নীচের:3.5mm

PCB ওজন

3KG

PCB টলারেন্স

＜5mm বা PCB তির্যক দৈর্ঘ্যের 2%

PCB উচ্চতা

উপরের দিক: 30mm নীচের দিক:80mm

উপরের দিক : 30mm নীচের দিক:120mm

উপরের দিক: 30mm

নীচের দিক:120mm

কনভেয়র

স্বয়ংক্রিয় ক্ল্যাম্প, বিকৃতি এড়াতে স্বয়ংক্রিয় ক্ষতিপূরণ

কনভেয়র উচ্চতা

850 থেকে 920 মিমি

কনভেয়র দিক

বাম→ ডান বা ডান→বাম

X/Y ড্রাইভার

স্ক্রু এবং এসি সার্ভো ড্রাইভার, PCB স্থির, XY তে ক্যামেরা, CTQ অনুমোদিত

পাওয়ার সাপ্লাই

AC230V 50/60 এর কম Hz 0.5KVA

সংকুচিত বায়ু

সংকুচিত বায়ু ব্যবহৃত হয় না

ওজন

প্রায় 290KG

প্রায় 400KG

প্রায় 550KG

মাত্রা

870×1070×1310mm (দৈর্ঘ্য×প্রস্থ×উচ্চতা)

1090×1360×1390mm (দৈর্ঘ্য×প্রস্থ×উচ্চতা)

1340×1750×1615mm (দৈর্ঘ্য×প্রস্থ×উচ্চতা)

আর্দ্রতা

10～35℃ 35～80％ RH (কোন শিশির নেই)

সার্টিফিকেট

CE মান অনুযায়ী

কোম্পানির তথ্য

Shenzhen Honreal Technology Co.,Ltd একটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ, SMT সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়ে বিশেষজ্ঞ। বিশ্বের শীর্ষ 500টি ইলেকট্রনিক কোম্পানির জন্য পরিষেবা। কোম্পানির নিবন্ধিত মূলধন 5 মিলিয়ন। কোম্পানি প্রতিষ্ঠার পর থেকে, Honreal প্রযুক্তিকে মূল হিসাবে, গুণমানকে তার অস্তিত্ব হিসাবে, স্বাধীন গবেষণা ও উন্নয়ন এবং অবিচ্ছিন্ন উদ্ভাবনের উপর জোর দিয়েছে। অবিরাম প্রচেষ্টার পর, এটি বেশ কয়েকটি উচ্চ-প্রযুক্তি উদ্ভাবন পেটেন্ট ধারণ করে।

সার্টিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: আপনি কিভাবে আপনার বিক্রয়ের গুণমান নিশ্চিত করতে পারেন?
উত্তর: আমরা নিশ্চিত করি যে প্রতিটি মেশিন সেট আপনার কাছে সরবরাহ করার আগে কঠোর পরীক্ষার অধীনে থাকে, সমস্ত পণ্যের চমৎকার কর্মক্ষমতা নিশ্চিত করার জন্য।

প্রশ্ন: প্রশিক্ষণ কেমন?

উত্তর: আমাদের মেশিন কেনার পরে, আপনার প্রকৌশলীরা আমাদের কোম্পানিতে যেতে পারেন অথবা এটি পরিচালনা করা খুব সহজ

প্রশিক্ষণ ভিডিও এবং ব্যবহারকারী ম্যানুয়াল অনুযায়ী মেশিন, ব্যবহারকারী ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।

প্রশ্ন: আমি আপনাকে জিজ্ঞাসা করতে চাই যদি পণ্যে আমার লোগো থাকা সম্ভব হয়।
আমরা আশা করি আপনি জানেন যে আমাদের কোম্পানি কাস্টমাইজড লোগো পরিষেবা পুরোপুরি সমর্থন করে, আমরা এটি করি। এছাড়াও, এটি সম্পূর্ণ বিনামূল্যে, তাই কেবল আপনার প্রয়োজনীয়তাগুলি আমাদের জানান।

প্রশ্ন: এই মেশিনগুলি ব্যবহার করা কি কঠিন?

উত্তর: না, একেবারেই কঠিন নয়। আমাদের পূর্ববর্তী ক্লায়েন্টদের জন্য, মেশিনগুলি পরিচালনা করতে শিখতে সর্বাধিক 2 দিন যথেষ্ট।
