অনলাইন এসএমটি এওআই পরিদর্শন মেশিন অপটিক্যাল পরিদর্শনের জন্য স্বয়ংক্রিয়

MOQ:	১ সেট
দাম:	USD 23000-28000 Per Set
স্ট্যান্ডার্ড প্যাকেজিং:	কাঠের ক্ষেত্রে
ডেলিভারি সময়:	15 কার্যদিবস
পেমেন্ট পদ্ধতি:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	১০০ সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HONREAL

সাক্ষ্যদান

CE ISO

মডেল নম্বার

ক্যামেরা:

সিসিডি রঙিন ক্যামেরা

প্রস্থ সামঞ্জস্য:

স্বয়ংক্রিয়ভাবে

পিসিবি আকার:

20 মিমি × 20 মিমি থেকে 360 মিমি × 400 মিমি

ন্যূনতম অংশ:

01005 চিপ

সঠিক অবস্থান:

< ৮ μm

চলার গতি:

830 মিমি/এসইসি (ম্যাক্স)

প্রদর্শন:

22 " প্রদর্শন

মেশিনের মাত্রা:

L980mm × 980mm × 1600mm

বিশেষভাবে তুলে ধরা:

অনলাইন এওআই পরিদর্শন মেশিন

এসএমটি এওআই পরিদর্শন মেশিন

পণ্য বিবরণ

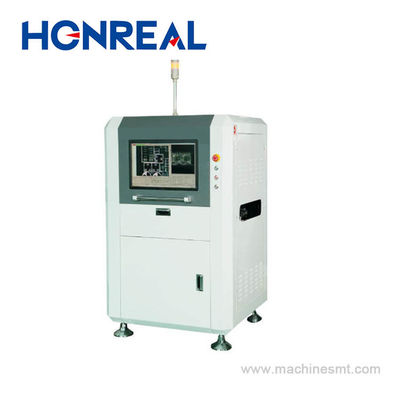

অনলাইন SMT AOI মেশিন অটোমেটিক অপটিক্যাল ইন্সপেকশন সিস্টেম AOI সরঞ্জাম

বৈশিষ্ট্য:

1. HD কালার গ্লোবাল এক্সপোজার ডিজিটাল ক্যামেরা গতি বৃদ্ধি 30%।

2. উচ্চ ডেপথ অফ ফিল্ড টেলি-সেন্ট্রিক লেন্স, যা উচ্চ কম্পোনেন্টের পাশে সোল্ডার জয়েন্টগুলি পরিমাপ করতে পারে।

3. SMT ফ্রন্ট, ব্যাক এবং DIP স্টেশনের সনাক্তকরণ সমর্থন করে।

4. 0201 এবং 01005 প্যাকেজড কম্পোনেন্ট পরিদর্শন সমর্থন করে।

5. CAD ডেটা আমদানি, স্বয়ংক্রিয়ভাবে কম্পোনেন্ট লাইব্রেরি লিঙ্ক করা, স্বয়ংক্রিয় রঙ নির্বাচন।

6. সত্য নন-স্টপ অফলাইন প্রোগ্রামিং এবং প্রোগ্রাম আপডেট।

7. MES ডেটা ডকিং করে ইন্টেলিজেন্ট ফ্যাক্টরি তৈরি করা।

8. মাল্টি-লাইন কেন্দ্রীভূত ব্যবস্থাপনা এবং রিমোট পরিষেবা সমর্থন করে।

H800প্রযুক্তিগত প্যারামিটার:

বিভাগ

প্রকল্প

স্পেসিফিকেশন

ভিজ্যুয়াল আইডেন্টিটি সিস্টেম

পরিদর্শন	Widm, কালার ইমেজ কন্ট্রাস্ট টেকনোলজি, কালার এক্সট্র্যাক্টিং টেকনোলজি, সিমিলারিটি, টু-ভ্যালু হ্যান্ডলিং টেকনোলজি, OCR/OCV এবং অন্যান্য একাধিক অ্যালগরিদম সিন্থেটিকভাবে ব্যবহার করা।
ক্যামেরা	5 মিলিয়ন কালার CCD ক্যামেরা: 10um/15um/18um/20um/25um

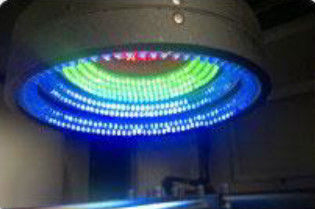

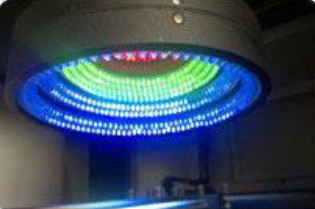

আলোর উৎস	রিং-আকৃতির ত্রিমাত্রিক মাল্টি-চ্যানেল রঙিন আলো, অ্যাপ্লিকেশন অনুযায়ী RGB/RGBW/RGBR/RWBR নির্বাচন করুন
ইমেজ প্রসেসিং স্পিড	0201 কম্পোনেন্ট	<7.6 ms
ইমেজ প্রসেসিং স্পিড	প্রতি-ইমেজ সময়	220~450ms
পরীক্ষার বিষয়বস্তু	পেস্ট প্রিন্টিং ত্রুটি	মিসঅ্যালাইনড, ওভারফ্লো, অপর্যাপ্ত, পেস্টিং ওপেন, দাগ
	কম্পোনেন্ট ত্রুটি	মিসিং, মিসঅ্যালাইনড, স্কিউড, টোম্বস্টোন, বিলবোর্ড, ওভারটার্নড, রিভার্সড পোলারিটি, ভুল, ক্ষতিগ্রস্ত
	সোল্ডার ত্রুটি	ওভারফ্লো, অপর্যাপ্ত, শর্ট সোল্ডার, দাগ
	ওয়েভ সোল্ডারিং পরিদর্শন	ওভারফ্লো, অপর্যাপ্ত, শর্ট, অতিরিক্ত সোল্ডার, সোল্ডার ভয়েড

মেকানিজম সিস্টেম

PCB আকার	20 মিমি × 20 মিমি থেকে 400 মিমি x 360 মিমি (গ্রাহকদের চাহিদা অনুযায়ী বড় আকার তৈরি করা যেতে পারে)

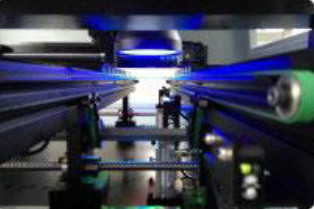

PCB কনভেয়র	বাম থেকে ডান (ঐচ্ছিক, ডান থেকে বাম), PCB ফিক্সিং: নিচ থেকে উপরে, স্বয়ংক্রিয় PCB লোডিং এবং আনলোডিং, সামঞ্জস্যযোগ্য ক্লিয়ারেন্স, SMEMA স্ট্যান্ডার্ড মেনে চলে। কনভেয়র ক্লিয়ারেন্স: 900±20mm
PCB পুরুত্ব	0.3 মিমি ~5.0 মিমি
PCB ওয়ার্প টলারেন্স	<5 মিমি
কম্পোনেন্ট ক্লিয়ারেন্স	উপরের<35mm, নিচের <35mm
ন্যূনতম স্পেস পার্টস	01005 চিপ ও 0.3 মিমি পিচ

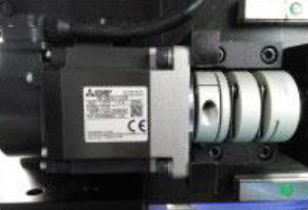

X,Y প্ল্যাটফর্ম	ড্রাইভার	AC সার্ভার
	সঠিক অবস্থান	<8um
	মুভমেন্ট স্পিড	830 মিমি/সেকেন্ড (সর্বোচ্চ)

সফটওয়্যার সিস্টেম

অপারেটিং সিস্টেম	Windows X64
নিয়ন্ত্রণ ও স্বীকৃতি	বৈশিষ্ট্য	Widm, স্টাডি ওকে টেমপ্লেট, স্বয়ংক্রিয়ভাবে টেমপ্লেট ইমেজিং সেট করা, ডেটা এবং ত্রুটির সাংখ্যিক মান সনাক্ত করা
নিয়ন্ত্রণ ও স্বীকৃতি	অপারেশন	গ্রাফিক প্রোগ্রামিং, চিপ লাইব্রেরির সাথে নেওয়া এবং চিপ আকৃতির সাথে সামঞ্জস্যপূর্ণ একটি পরিদর্শন ফ্রেম পাওয়া, সোনালী অবস্থান, মাইক্রন অ্যাডজাস্ট, এবং সহজ প্রোগ্রামিং
নেটওয়ার্ক	যোগাযোগ পোর্ট	SMEMA,
নেটওয়ার্ক	অপারেশন	গ্রাফিক প্রোগ্রামিং, চাইনিজ, ইংরেজি

নিয়ন্ত্রণ ব্যবস্থা

কম্পিউটার হোস্ট	CPU: Intel E3, মেমরি: 16GB, হার্ডডিস্ক: 1TB
ডিসপ্লে	22" LED ডিসপ্লে

অন্যান্য প্যারামিটার

মেশিনের মাত্রা (LWH)	L980mm×980mm×1600 মিমি
ওজন	প্রায় 600 কেজি
পাওয়ার	AC220v, 10%, সিঙ্গেল ফেজ 5A 50/60hz, পাওয়ার কনসাম্পশন 600w

গ্রাহক প্রদর্শন

কোম্পানির তথ্য

Shenzhen Honreal Technology Co.,Ltd একটি জাতীয় উচ্চ-প্রযুক্তি উদ্যোগ,SMT সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়ে বিশেষজ্ঞ। বিশ্বের শীর্ষ 500টি ইলেকট্রনিক কোম্পানির জন্য পরিষেবা। কোম্পানির নিবন্ধিত মূলধন 5 মিলিয়ন.প্রতিষ্ঠার পর থেকেকোম্পানি, Honreal প্রযুক্তিকে মূল হিসাবে, গুণমানকে তার অস্তিত্ব হিসাবে, স্বাধীন গবেষণা ও উন্নয়ন, এবং অবিরাম উদ্ভাবনের উপর জোর দিয়েছে। অবিরাম প্রচেষ্টার পর, এটি বেশ কয়েকটি উচ্চ-প্রযুক্তি উদ্ভাবন পেটেন্ট অর্জন করেছে।

সার্টিফিকেশন

যোগাযোগ

কোম্পানি	Shenzhen Honreal Technology CO.,Ltd.
ঠিকানা	নং 15, সাংনান হংমা রোড, সাজিং স্ট্রিট, বাও'আন জেলা, শেনজেন, গুয়াংডং প্রদেশ, চীন
টেল	+86755 2302 0279
ফ্যাক্স	+86 755 2330 6782
জিপ কোড	518125
স্কাইপ/হোয়াটসঅ্যাপ/ওয়েচ্যাট	+8613715227009
ইমেইল:	Monica@szhonreal.com Judy@szhonreal.com Rain@szhonreal.com
