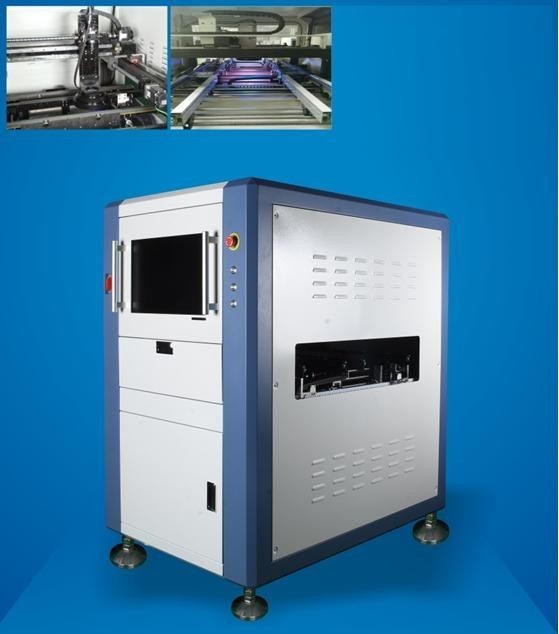

স্বয়ংক্রিয় অপটিক্যাল অনলাইন ডুয়াল রেল পরিদর্শন সিস্টেম SMT ডুয়েল ট্র্যাক Aoi মেশিন
ডাবল ট্র্যাক ইনলাইন AOI H820
1.একটি ক্যামেরা XY দিক দিয়ে চলে, এবং সামনের এবং পিছনের দুটি ট্র্যাক যথাক্রমে PCB প্রেরণ করে।
2প্রথম ট্র্যাক বার স্থির করা হয়, এবং দ্বিতীয়, তৃতীয় এবং চতুর্থ ট্র্যাক বার সামঞ্জস্য করা যেতে পারে।
3.বিভিন্ন এসএমটির জন্য দ্বৈত ট্র্যাক উত্পাদন লাইন ((১ ট্র্যাক বার ফিক্সড / 1, 3 ট্র্যাক বার ফিক্সড / 1, 4 ট্র্যাক বার ফিক্সড) ।
4.একমাত্র ট্র্যাক অনলাইন AOI 8 সিরিজের ফাংশনগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
স্পেসিফিকেশনঃ H820স্বয়ংক্রিয় ডুয়াল লেন এওআই পরিদর্শন মেশিন
|
পরিদর্শন ব্যবস্থা |
প্রয়োগ | স্টেনসিল প্রিন্টিংয়ের পরে, প্রাক / পোস্ট রিফ্লো ওভেন, প্রাক / পোস্ট ওয়েভ সোল্ডারিং, FPC ইত্যাদি | |
|
প্রোগ্রাম মোড |
ম্যানুয়াল প্রোগ্রামিং, অটো প্রোগ্রামিং, সিএডি ডেটা আমদানি, দ্বৈত ট্র্যাক স্বাধীন প্রোগ্রামিং। | ||
| স্টেনসিল প্রিন্টিংঃ সোল্ডার অনুপলব্ধ, অপর্যাপ্ত বা অত্যধিক সোল্ডার, সোল্ডার ভুল সমন্বয়, ব্রিজিং, দাগ, স্ক্র্যাচ ইত্যাদি | |||
|
পরিদর্শন পয়েন্ট |
উপাদান ত্রুটিঃ অনুপস্থিত বা অত্যধিক উপাদান, ভুল সারিবদ্ধতা, অসামান্য, প্রান্ত, বিপরীত মাউন্ট, ভুল বা খারাপ উপাদান ইত্যাদি |
||
|
সোল্ডার ত্রুটিঃ অত্যধিক বা অনুপস্থিত সোল্ডার, খালি সোল্ডার, ব্রিজিং, সোল্ডার বল, আইসি এনজি, তামা দাগ ইত্যাদি। |
|||
|
গণনার পদ্ধতি |
মেশিন লার্নিং, রঙ গণনা, রঙ নিষ্কাশন, গ্রে স্কেল অপারেশন, ইমেজ কন্ট্রাস্ট, OCV/OCR ইত্যাদি। | ||
|
পরিদর্শন মোড |
সম্পূর্ণরূপে আচ্ছাদিত পিসিবি, অ্যারে এবং খারাপ চিহ্নিতকরণ ফাংশন সহ, এক সেট গতি এবং ইমেজিং প্রক্রিয়া, দ্বৈত ট্র্যাক সময় ভাগ করে নেওয়ার স্বাধীন পরিদর্শন, একক ট্র্যাক মোডে কাজ করতে পারে। | ||
|
এসপিসি পরিসংখ্যান ফাংশন |
সম্পূর্ণরূপে পরীক্ষার তথ্য রেকর্ড করুন এবং উত্পাদন এবং মানের অবস্থা পরীক্ষা করার জন্য উচ্চ নমনীয়তার সাথে বিশ্লেষণ করুন | ||
| উপাদান কোণ | সমর্থন 0 ~ 359 ° ঘূর্ণন, একটি সর্বনিম্ন কোণ দূরত্ব 1 ° সঙ্গে | ||
| ন্যূনতম উপাদান | 01005 চিপ, 0.3 পিচ আইসি | ||
|
অপটিক্যাল সিস্টেম |
ক্যামেরা |
পূর্ণ রঙের উচ্চ গতির শিল্প ডিজিটাল ক্যামেরা, 5 মিলিয়ন পিক্স / 12 মিলিয়ন পিক্স / 20 মিলিয়ন পিক্স ক্যামেরা হয় ঐচ্ছিক। |
|
| লেন্সের রেজোলিউশন | 10um/15um/18um/20um/25um, কাস্টমাইজ করা যায় | ||
|
আলোর উৎস |
রিংযুক্ত স্টেরিও মাল্টি-চ্যানেল রঙের আলো, RGB/RGBW/RGBR/RWBR বেস অন ডিমান্ড, ঐচ্ছিক শীর্ষ অক্ষীয় আলো। | ||
|
কম্পিউটার সিস্টেম |
ওএস | উইন্ডোজ ৭, ৬৪ বিট | |
| মনিটর | ২২ ইঞ্চি,16:10 | ||
| ভিজিএ | গ্রাফিক্স কার্ডে অন্তর্নির্মিত, (বিচ্ছিন্ন গ্রাফিক ঐচ্ছিক) | ||
| সিপিইউ | ইন্টেল E3 বা একই স্তরের | ||
| জি পি ইউ | বাছাই | ||
| র্যাম | ১৬ জিবি | ||
| এইচডিডি | 1TB, (SSD ঐচ্ছিক) | ||
|
সফটওয়্যার |
ভাষা | চীনা ও ইংরেজি | |
| অ্যাক্সেস অধিকার নিয়ন্ত্রণ | প্রশাসক, প্রোগ্রামার এবং অপারেটর তিন স্তরের লগইন অনুমতি নিয়ন্ত্রণ | ||
|
যান্ত্রিক সিস্টেম |
সরানো এবং পরিদর্শন মোড |
সামনের এবং পিছনের ট্র্যাকগুলি স্বাধীনভাবে সামঞ্জস্য করা হয়। দুটি ট্র্যাক পৃথকভাবে এবং স্বয়ংক্রিয়ভাবে বোর্ডে প্রবেশ করে এবং বেরিয়ে আসে, বিকল্প L-R / R-L দিক সহ।ধাপে মোটর PCB পরিবহন এবং ট্র্যাক প্রস্থ সামঞ্জস্য, এবং এক্সওয়াই সার্ভো মোটর ক্যামেরাটিকে ছবি তোলার জন্য চালিত করে। | |
|
ট্র্যাক সামঞ্জস্য |
সামনের এবং পিছনের গাইড রেলগুলি স্বাধীনভাবে এবং স্বয়ংক্রিয়ভাবে বিভিন্ন রেলের প্রস্থকে সমর্থন করার জন্য সামঞ্জস্য করা হয় | ||
| পিসিবি ফিক্সড মোড | স্বয়ংক্রিয় ফিক্সচার | ||
|
পিসিবি মাত্রা |
50*50mm(মিনিট) ₹460*360mm(ম্যাক্স) যখন দ্বৈত রেল, ₹50*50mm(মিনিট) ₹460*650mm(ম্যাক্স) যখন একক রেল, কাস্টমাইজ করা যায় | ||
| পিসিবি বেধ | 0.৩ ০৫.০ মিমি | ||
| পিসিবি ওজন | সর্বোচ্চঃ ৩ কেজি | ||
| পিসিবি প্রান্ত | 3 মিমি, প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায় | ||
| পিসিবি বাঁকানো | < ৫ মিমি বা পিসিবি ডায়াগনাল দৈর্ঘ্যের ৩% | ||
| পিসিবি উপাদান উচ্চতা | উপরের:35 মিমি, নীচের:30 মিমি, নিয়মিত, প্রয়োজন অনুযায়ী কাস্টমাইজ করা যায় | ||
| এক্সওয়াই ড্রাইভিং সিস্টেম | এসি সার্ভো মোটর, সুনির্দিষ্ট বল স্ক্রু | ||
| এক্সওয়াই চলমান গতি | সর্বোচ্চঃ ৮৩০ মিমি/সেকেন্ড | ||
| এক্সওয়াই পজিশনিং নির্ভুলতা | ¥8um | ||
|
সাধারণ পরামিতি |
মেশিনের মাত্রা | L1440 * W1000 * H1620 মিমি | |
| শক্তি | AC220V,50/60Hz,1.৫ কিলোওয়াট | ||
| মাটি থেকে পিসিবি উচ্চতা | ৯০০±২০ মিমি | ||
| মেশিনের ওজন | ৭০০ কেজি | ||
| উৎপাদন লাইন ডিভাইসের সাথে যোগাযোগ |
স্মেমা |
||
| বায়ু চাপ | 0.4 - 0.8 এমপিএ, বিকল্প বৈদ্যুতিক নিয়ন্ত্রণ বায়ু চাপের পরিবর্তে প্রয়োজনীয়তা | ||
| নিরাপত্তা মান | সিই নিরাপত্তা মান | ||
| পরিবেশের তাপমাত্রা এবং আর্দ্রতা | 10°35°C, 35°80% RH (অ-কন্ডেনসিং) | ||
| বাছাই | রক্ষণাবেক্ষণ স্টেশন, অফলাইন প্রোগ্রামিং সিস্টেম, এসপিসি সার্ভো, বার কোড সিস্টেম, এমইএস সংযোগ। | ||
