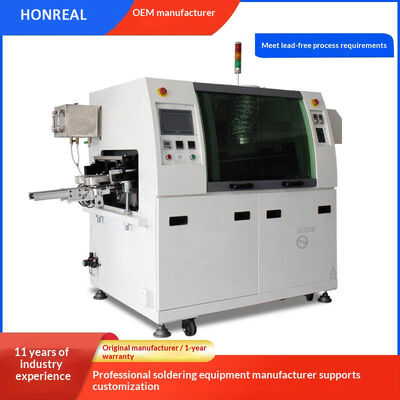

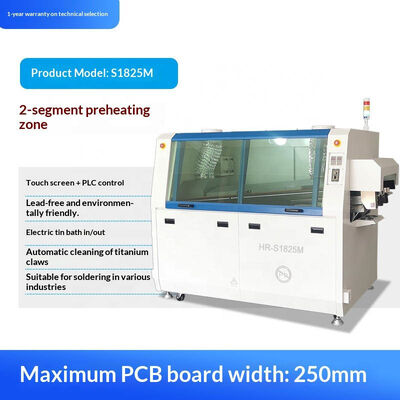

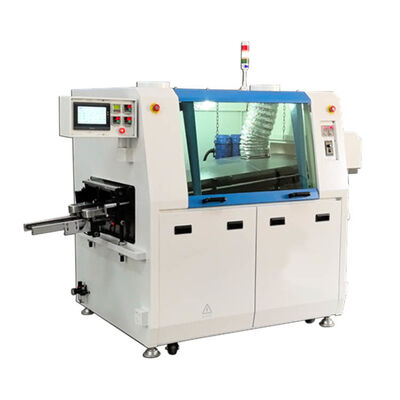

স্বয়ংক্রিয় মিনি থ্রু হোল তাপ পিসিবি ওয়েভ সোল্ডারিং মেশিন সীসা মুক্ত ওয়েভ সোল্ডার মেশিন
টেকনিক্যাল স্পেসিফিকেশন
| মডেল |
সীসা মুক্ত ডাবল ওয়েভ সোল্ডারিং মেশিন HR-S1425M |
| কনফিগারেশন |
টাচ স্ক্রিন কন্ট্রোল, দুই পর্যায়ের গরম বায়ু গরম ডাবল তরঙ্গ পিক, ম্যানুয়াল টিন চুল্লি অপারেশন, টাইটানিয়াম চপ্পল ম্যানুয়াল পরিষ্কার, স্টেপার মোটর স্প্রে সুইং |
| পিকের সংখ্যা |
২টি শৃঙ্গ |
| বোর্ডের প্রস্থ |
সর্বোচ্চ ২৫০ মিমি |
| টিনের চুলার ক্ষমতা |
১৮০ কেজি |
| প্রিহিটিং দৈর্ঘ্য |
৬০০ মিমি |
| শীর্ষ উচ্চতা |
১২ মিমি |
| পিসিবি বোর্ড উপাদান পিন দৈর্ঘ্য |
১০ মিমি |
| পিসিবি বোর্ড পরিবহন উচ্চতা |
৭৫০±২০ মিমি |
| স্টার্ট পাওয়ার |
৯ কিলোওয়াট |
| অপারেটিং পাওয়ার |
২ কিলোওয়াট |
| টিনের চুলার শক্তি |
৬ কিলোওয়াট |
| প্রিহিটিং পাওয়ার |
২ কিলোওয়াট |
| মোটর শক্তি |
0.২৫ কিলোওয়াট |
| নিয়ন্ত্রণ পদ্ধতি |
টাচ স্ক্রিন |
| র্যাকের মাত্রা |
১৪০০*১২০০*১৫০০ মিমি |
| বাহ্যিক মাত্রা |
2200*1200*1600 মিমি |
| পিসিবি বোর্ড পরিবহনের গতি |
০-১.২ মি/মিনিট |
| প্রিহিটিং জোনের তাপমাত্রা |
রুম তাপমাত্রা 180°C |
| গরম করার পদ্ধতি |
গরম বাতাস |
| শীতল অঞ্চল সংখ্যা |
1 |
| ঠান্ডা করার পদ্ধতি |
অক্ষীয় প্রবাহ ফ্যান শীতল |
| টিনের চুলার তাপমাত্রা |
রুম তাপমাত্রা 300°C |
| পরিবহন নির্দেশিকা |
বাম থেকে ডানে |
| তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি |
পিআইডি+এসএসআর |
| পুরো মেশিন নিয়ন্ত্রণ মোড |
মিটসুবিশি পিএলসি + টাচ স্ক্রিন |
| প্রবাহ ক্ষমতা |
সর্বোচ্চ ৫.২ লিটার |
| স্প্রে পদ্ধতি |
স্টেপার মোটর + ST-6 |
| পাওয়ার সোর্স |
৩-ফেজ ৫-ওয়্যার সিস্টেম, ৩৮০ ভোল্ট, ৫০ হার্জ |
| বায়ু সরবরাহ |
৪-৭ কেজি/সিএম২, ১২.৫ লিটার/মিনিট |
| ওজন |
৬০০ কেজি |
পিসিবি বোর্ডের প্রয়োজনীয়তা
- পিসিবি-তে উপাদানগুলির উচ্চতার সীমাঃ 90 মিমি
- পিসিবি বোর্ডের উপাদান পায়ে দৈর্ঘ্যের সীমাঃ ১০ মিমি
- পিসিবি বোর্ড পরিবহনের দিকঃ বাম থেকে ডানে
ফ্লাক্স স্প্রে উপাদান
ব্লো হেড:ST-6 সিস্টেম 20-65 মিমি স্প্রে পরিসীমা, নিয়মিত ফ্যান কোণ, 50 থেকে 200 মিমি থেকে নিয়ন্ত্রিত নল উচ্চতা, সর্বোচ্চ প্রবাহ হার 60 মিলি/মিনিট
বায়ুপথ সিস্টেমঃআমদানিকৃত ফিল্টার, নিয়ন্ত্রণ ভালভ এবং পাইপ ফিটিং
স্প্রে ডোজল মুভিং সিস্টেমঃনির্বাচনী স্প্রে করার জন্য মিটসুবিশি পিএলসি বুদ্ধিমান নিয়ন্ত্রণ সহ স্টেপার মোটর
জেট মুভমেন্ট:স্লাইড রেল সহ সুনির্দিষ্ট স্টেপার মোটর
ফ্লাক্স ফিল্টার পুনরুদ্ধার সিস্টেমঃস্টেইনলেস স্টিলের তারের জাল ফিল্টারিং অতিরিক্ত ফ্লাক্সের ফিল্টারিং এবং পুনরুদ্ধারের সর্বাধিকতর করার জন্য তরল বৈশিষ্ট্য ব্যবহার করে
প্রিহিটিং উপাদান
প্রসারিত প্রিহিটিং জোনঃমোট দৈর্ঘ্য 600 মিমি এবং স্বাধীন তাপমাত্রা নিয়ন্ত্রণের সাথে 2 পর্যায়ের গরম বায়ু প্রিহিটিং সিস্টেম
তাপমাত্রা নিয়ন্ত্রণঃপিআইডি নিয়ন্ত্রণ
হিটার ব্লকঃতাইওয়ান থেকে উচ্চ তাপমাত্রা সিরামিক হিটিং টিউব সহ উচ্চ তাপমাত্রা গরম বায়ু টারবাইন
ইনস্টলেশন মোডঃসুবিধাজনক রক্ষণাবেক্ষণ এবং মেরামত জন্য ড্রয়ার টাইপ মডুলার নকশা
টিন ফার্নেসের উপাদান
তাপমাত্রা পরিসীমাঃরুম তাপমাত্রা 300°C
টিন ফার্নেস আন্দোলনঃম্যানুয়াল অপারেশন
প্রথম/দ্বিতীয় তরঙ্গের দূরত্ব:২০-৩০ মিমি
প্রথম ঢেউ:পৃষ্ঠের মাউন্ট উপাদান এবং দ্বি-পার্শ্বযুক্ত প্যাড উপাদানগুলির জন্য Baozhun শক তরঙ্গ
দ্বিতীয় ঢেউয়ের পিক ভেন্টঃবাওজুন অ্যাডভেকশন তরঙ্গ
নিম্ন অক্সিডেশন ডিজাইনঃসীসা টিনের অবশিষ্টাংশ ≤2kg/8h, সীসা ছাড়া টিনের অবশিষ্টাংশ ≤1.5kg/8h (টিনের বারের অমেধ্যের সাথে পরিবর্তিত হয়)
ইকোনমি মোড অপারেশনঃঅপ্রয়োজনীয় বর্জ্য হ্রাস করার জন্য পিএলসি এবং ফটো ইলেকট্রিক সুইচ নিয়ন্ত্রণ
ওয়েভ পিক মোটর:তাইওয়ান টিসিজি কোম্পানির উচ্চ তাপমাত্রা মোটর দিয়ে পিক উচ্চতার ডিজিটাল নিয়ন্ত্রণ
হিটার ব্লকঃহট এয়ার হিটিং সিস্টেম, তাইওয়ান এএনভি সলিড-স্টেট রিলে এবং ±2 °C টিন তরল গরম সঙ্গে বিশেষ দীর্ঘ জীবন নকশা
রেফ্রিজারেশন সিস্টেমঃশক্তিশালী রেফ্রিজারেশন অক্ষীয় প্রবাহ ফ্যান শীতল
পিসিবি ট্রান্সমিশন সিস্টেম
গাইড রেলঃউচ্চ-তাপমাত্রার স্টেইনলেস স্টীল রেল এবং তাপীয় ক্ষতিপূরণ কাঠামোর সাথে উচ্চ-শক্তি, পরিধান-প্রতিরোধী বিশেষ অ্যালুমিনিয়াম রেল
গাইড রেলের সমান্তরালতাঃ0.5 মিমি
প্রস্থ সামঞ্জস্যঃম্যানুয়াল প্রস্থ সমন্বয়
চেইন ক্লিঃডাবল হুক টাইটানিয়াম ক্লি স্প্লিন্ট স্ট্যান্ডার্ড ≤2.5mm
ট্রান্সমিশন স্পিড রেঞ্জঃন্যূনতম ইউনিটঃ ১ মিমি/মিনিট; ব্যাপ্তিঃ ০-২২০০ মিমি/মিনিট
ট্রান্সমিশন স্পিড ডিভিয়েশনঃ০-১০ মিমি/মিনিটের মধ্যে ইলেকট্রনিক ক্লোজ লুপ নিয়ন্ত্রণ
চেইন টেনশনার:নিয়ন্ত্রিত চক্রের টেনশন
ট্রান্সপোর্ট ইঞ্জিন:ওভারলোড লিমিটার সুরক্ষা সহ তাইওয়ান টিসিজি 90W মোটর
মেশিনের গঠন
শরীরের গঠন:মসৃণ এবং টেকসই নকশা সহ স্ট্রিমলাইনেড ফিউজলেজ ফ্রেম
সামনের এবং পিছনের দরজার কাঠামোঃসর্বাধিক রক্ষণাবেক্ষণের স্থান সহ সম্পূর্ণরূপে বন্ধ কাঠামো
বৈদ্যুতিক নিয়ন্ত্রণ কর্মক্ষমতা
নিয়ন্ত্রণ পদ্ধতিঃমিটসুবিশি পিএলসি + টাচ স্ক্রিন
কন্ট্রোল ইন্টারফেসঃসহজ এবং স্বজ্ঞাত অপারেশন স্থিতিশীল কর্মক্ষমতা সঙ্গে
অস্বাভাবিক এলার্মঃউচ্চ বা নিম্ন তাপমাত্রা বিপদাশঙ্কা
তাপমাত্রা নিয়ন্ত্রণ সুরক্ষাঃপ্রিহিটিং বা সোল্ডারিং ফার্নেস ব্যর্থ হলে গরম করা বন্ধ করে দেয়
আনুষাঙ্গিক ব্র্যান্ড ও মডেল
| আনুষাঙ্গিকের নাম |
ব্র্যান্ড এবং মডেল |
| পিএলসি, টাচ স্ক্রিন |
Mitsubishi, ডিসপ্লে কন্ট্রোল |
| ট্রান্সপোর্ট মোটর, গিয়ারবক্স |
তাইওয়ান টিসিজি সিঙ্গল ফেজ ৯০ ওয়াট, টুথ বক্সঃ ১.১২০ কে |
| টাইটানিয়াম ক্লি |
বিশেষ টাইটানিয়াম খাদ ডাবল হুক কব্জি, 1.5 মিমি পুরু |
| টিন ফার্নেস মোটর |
তাইওয়ান টিসিজি 3-ফেজ 4-পোল 0.25KW উচ্চ তাপমাত্রা প্রতিরোধী |
| সহায়ক রিলে |
OMRON MY2, MY4 |
| ফ্রিকোয়েন্সি ট্রান্সফরমার |
ইয়াটাই ০.৪ কিলোওয়াট |
| হিটিং টিউব |
তাইওয়ান প্রদর্শনী, নিকেল-ক্রোমিয়াম তারের আমদানি |
| আলোকবিদ্যুৎ সুইচ |
২৪ ভোল্ট এনপিএন সুইস জয়েস |
| সলিড স্টেট রিলে |
জুওই ৪০এ |
| এয়ার সুইচ |
চিন্ট |
| এসি কন্টাক্টর |
চিন্ট |
| থার্মোকপল |
তাইওয়ান প্যান্টা, আইসোলেশন টাইপ কে |
| স্টার্ট বোতাম |
স্নাইডার |
| ব্লো হেড |
ST-6 |
সার্ভিস সিস্টেম
ত্রুটির জন্য দায়বদ্ধতার সময়কালঃসমস্ত আনুষাঙ্গিক 1 বছরের বিনামূল্যে গ্যারান্টি সঙ্গে আসে (মানব কারণ ছাড়া)
গ্যারান্টি ছাড়াইঃবেতনভুক্ত সেবা সহ জীবনকালীন রক্ষণাবেক্ষণ (শুধুমাত্র শ্রম ও উপাদান খরচ)
কাজের পরিবেশের প্রয়োজনীয়তা
- ফ্ল্যাট মেঝে সহ বায়ুচলাচল ও শুকনো কর্মশালা
- পরিবেশে তাপমাত্রাঃ ৫-৪৫°সি
- নামমাত্র বর্তমানের সাথে স্থিতিশীল, ভালভাবে গ্রাউন্ডযুক্ত পাওয়ার সাপ্লাই
চালু করার আগেঃপাওয়ার রেটিং, সঠিক গ্রাউন্ডিং, এবং নিরাপদ বৈদ্যুতিক সংযোগ যাচাই করুন।
শেঞ্জেন হোনরিয়েল টেকনোলজি কোং লিমিটেড সম্পর্কে
এসএমটি সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন ও বিক্রয়ের ক্ষেত্রে বিশেষীকরণকারী জাতীয় উচ্চ প্রযুক্তির উদ্যোগ। ৫ মিলিয়ন নিবন্ধিত মূলধন সহ বিশ্বব্যাপী শীর্ষ ৫০০ ইলেকট্রনিক্স কোম্পানির সেবা প্রদান করে।আমাদের অভিজ্ঞ প্রযুক্তিগত দল মূল্যবান পরিষেবার মাধ্যমে বিভিন্ন গ্রাহকের চাহিদা মেটাতে উদ্ভাবনে মনোনিবেশ করে.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনি কিভাবে আপনার বিক্রির গুণমান নিশ্চিত করতে পারেন?
উত্তরঃ আমরা চমৎকার কর্মক্ষমতা নিশ্চিত করার জন্য ডেলিভারির আগে প্রতিটি মেশিনের কঠোর পরীক্ষার গ্যারান্টি দিই।
প্রশ্ন: প্রশিক্ষণ কেমন চলছে?
উত্তরঃ ইঞ্জিনিয়াররা আমাদের ইনস্টলেশনে প্রশিক্ষণ নিতে পারে অথবা মেশিনের সাথে থাকা প্রশিক্ষণ ভিডিও এবং ব্যবহারকারী ম্যানুয়ালের মাধ্যমে সহজেই শিখতে পারে।
প্রশ্ন: আমি কি আমার লোগো প্রোডাক্টে রাখতে পারি?
উত্তরঃ আমরা সম্পূর্ণরূপে বিনামূল্যে কাস্টমাইজড লোগো পরিষেবা সমর্থন - শুধু আপনার প্রয়োজনীয়তা প্রদান।
প্রশ্ন: এই যন্ত্রগুলো ব্যবহার করা কি কঠিন?
উত্তর: না, বেশিরভাগ ক্লায়েন্ট ২ দিনের মধ্যে অপারেশন শিখেন।
