স্বয়ংক্রিয় তরঙ্গ সোল্ডারিং মেশিন ডুয়াল হুক স্বয়ংক্রিয় সোল্ডারিং সরঞ্জাম
পিসিবি ওয়েভ সোল্ডারিং মেশিন HR-300E:
● সরল চেহারা নকশা, প্রশস্ত কাঁচের স্লাইডিং দরজা, পর্যবেক্ষণ এবং রক্ষণাবেক্ষণ করা সহজ; সুসংগত রঙ, মানুষ কেন্দ্রিক নকশা ধারণা।
● টাচ স্ক্রিন, ব্যবহার করা সহজ।
● ফ্লাক্সটি আমদানিকৃত স্প্রে বন্দুক দ্বারা atomized হয়, এবং রিসপোক্সিং মোডটি স্টেপার মোটর। গতি স্থিতিশীল, atomization অভিন্ন এবং অবস্থান সঠিক।
● স্বয়ংক্রিয় স্প্রে ট্র্যাকিং সিস্টেম, স্প্রে এলাকা এবং সময় স্বয়ংক্রিয়ভাবে পিসিবি আকারের সাথে সামঞ্জস্য করে এবং স্বয়ংক্রিয়ভাবে পরিষ্কার স্প্রে বন্দুকের ফাংশন রয়েছে।
● প্রিহিটারটি পর্যাপ্ত প্রিহিটিং স্পেস, দক্ষ তাপ ক্ষতিপূরণ এবং পর্যাপ্ত এবং অভিন্ন প্রিহিটিং সহ স্বতন্ত্র হিটিং মডিউলার নকশা গ্রহণ করে।
● টিন চুলা সিস্টেম বহিরাগত গরম মোড, ঘনিষ্ঠ তরঙ্গ ক্রম নকশা, নিয়মিত nozzle কোণ, এবং ঐচ্ছিক মান এবং শক্তি সঞ্চয় অপারেশন মোড গ্রহণ করে।এবং স্বয়ংক্রিয়ভাবে সংগ্রহ করতে পারেনপরিষ্কার করা সহজ।
● টিনের চুলা পরিবেশ সুরক্ষা, শক্তি সঞ্চয়, উচ্চ দক্ষতা এবং স্থিতিশীল তাপমাত্রা।
● তরঙ্গের ক্রমটি ফ্রিকোয়েন্সি রূপান্তর নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে, অত্যন্ত স্বাধীন নিয়ন্ত্রণ, সহজ অপারেশন এবং ডিজিটাল প্রদর্শন।
● তারিখ এবং সময় স্বয়ংক্রিয় স্টার্ট আপ এবং বন্ধ করার জন্য অপারেশন প্রয়োজন অনুযায়ী সেট করা যেতে পারে।
● পিসিবি স্বয়ংক্রিয় গণনা ফাংশন সঙ্গে, উৎপাদন ব্যবস্থাপনা জন্য সুবিধাজনক।
● এটি সাউন্ড এবং লাইট অ্যালার্ম, টেক্সট প্রম্পট এবং জরুরী স্টপ ফাংশন দিয়ে সজ্জিত।
● পিএলসি এবং টাচস্ক্রিন কন্ট্রোল সিস্টেম।
● সোল্ডার পাত্রটি টাইটানিয়াম উপাদান থেকে তৈরি, যা 100% সীসা মুক্ত সোল্ডার জন্য উপযুক্ত।
● গ্রাহক প্যালেটের জন্য "এল" আঙুল বা পিসিবি জন্য দ্বৈত হুক আঙুল চয়ন করতে পারেন।
| HR-300E - বিশেষ উল্লেখ | |
| মডেল | HR-300E |
| পিসিবি প্রস্থ | ৫০-৪০০ এমএম |
| সোল্ডার পাত্রের ক্ষমতা | ২৫০ কেজি |
| চলমান শক্তি/সাধারণ শক্তি | ৯-১০ কিলোওয়াট/১৮ কিলোওয়াট |
| মাত্রা | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| নেট ওজন | ৮০০ কেজি |
| নিয়ন্ত্রণ ব্যবস্থা | টাচস্ক্রিন + পিএলসি |
| কনভেয়র মোটর | 3Ph 220V,90W |
| কনভেয়র স্পিড | 200MM-1800MM/ মিনিট |
| প্রবাহ ক্ষমতা | 6.৫ লিটার |
| অ্যালকোহল ক্ষমতা | 4.৫ লিটার |
| পিসিবি কনভেয়র দিক | বাম থেকে ডানে |
| স্প্রে পদ্ধতি | স্টেপার মোটর ড্রাইভ,রেখাযুক্ত রেল এবং স্লাইডার চলমান স্প্রেয়ার |
| স্প্রেয়ার | জাপান ST-6 |
| প্রিহিটিং জোন | ১টি পৃথক তল প্রিহিটিং জোন |
| প্রিহিটিং পাওয়ার | 7.5kw/জোন |
| সোল্ডার পাত্রের উপাদান | পুরোপুরি টিআই |
| সোল্ডার পাত্র হিটার | কাস্ট আয়রন |
| গরম করার ক্ষমতা | 1.২ কেডব্লিউ*৭পিসিএস |
| তরঙ্গ সংখ্যা | দ্বৈত তরঙ্গ |
| তরঙ্গের ধরন | টার্বুলেন্স প্রথম তরঙ্গ এবং ল্যাম্বডা দ্বিতীয় তরঙ্গ |
| গলনের সময় | ৬০ মিনিট |
| সোল্ডার পাত্র উত্তোলন & নিচে | ম্যানুয়াল |
| সোল্ডার পাত্র ইন&আউট | মোটরযুক্ত |
| আঙ্গুল পরিষ্কারের পাম্প | 1PH 220V 10W |
| আঙুলের ধরন | ডাবল হুক |
| আঙ্গুলের উপাদান | টিআই |
| সোল্ডারের কোণ | ৫-৭° |
| বায়ু সরবরাহ | ৩-৫বার |
| পাওয়ার সাপ্লাই | 3PH 380V 50HZ |

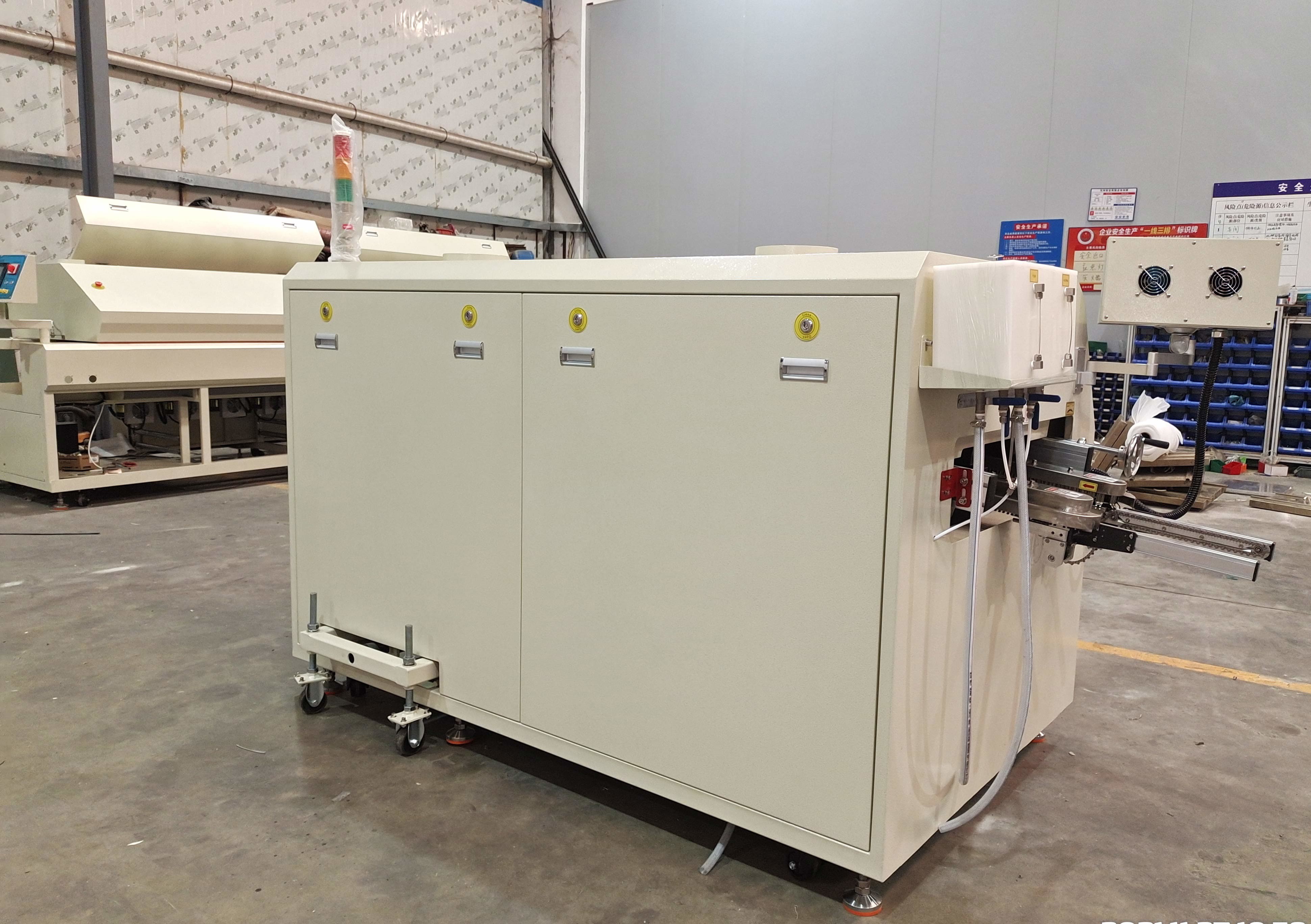

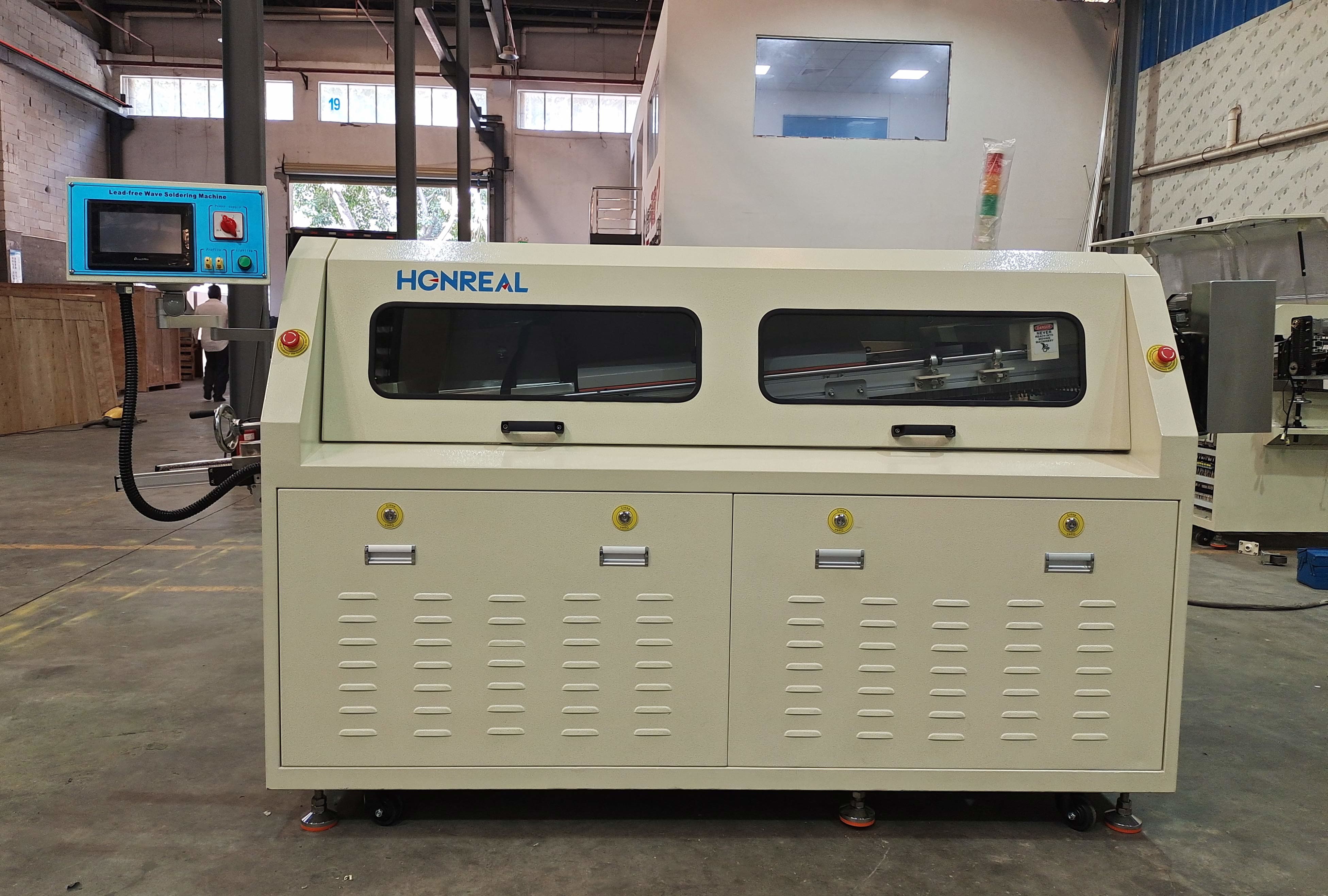

ছবি প্রদর্শনীঃ
ইনস্টলেশনের স্থানঃ
1. ধুলো বা অন্যদের দ্বারা ওয়েল্ডিং গুণমান প্রভাবিত এড়াতে পরিষ্কার এবং বায়ুচলাচল পরিবেশে মেশিন পরিচালনা;
2. বৈদ্যুতিক বা চৌম্বকীয় হস্তক্ষেপ সূত্রের কাছাকাছি মেশিন ইনস্টল করবেন না;
3. মেশিনের প্রবেশ ও প্রস্থানটি তার ইনস্টলেশন চলাকালীন বায়ু বা উইন্ডোর মুখোমুখি হতে দেবেন না।
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
