স্বয়ংক্রিয় SMT ওয়েভ সোল্ডারিং মেশিন লিড মুক্ত ওয়েভ সোল্ডার মেশিন

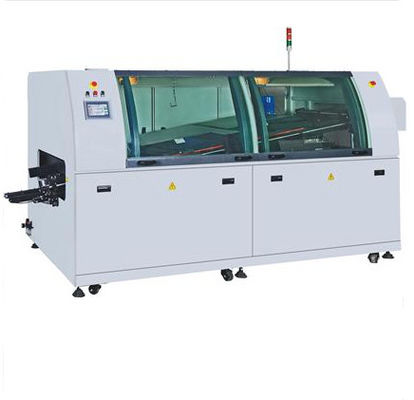

এইচআর-৩০০ এলএফ লিড ফ্রি ওয়েভ সোল্ডারিং মেশিন
STD: টাচ স্ক্রিন নিয়ন্ত্রিত; OPT: কম্পিউটার নিয়ন্ত্রিত
¤ কম উপাদান ঘনত্বের পণ্য/উচ্চ সঞ্চালন প্রয়োজনের জন্য উপযুক্ত
¤ মোটর চালিত ফ্লাক্সার স্প্রে হেড ট্রান্সভার্সাল
¤ জাপানিরা সূক্ষ্ম আণবিক আকারের স্প্রে নল ব্যবহার করে
¤ 2 প্রিহিটার; গরম বায়ু + ইনফ্রারেড
¤ মডুলাইজড প্রিহিটার স্ট্রাকচার, রক্ষণাবেক্ষণের জন্য সুবিধাজনক
¤ সিমেন্স পিএলসি + পিআইডি বন্ধ লুপ নিয়ন্ত্রিত
¤ SUS 316L/ TA1 টাইটানিয়াম সোল্ডার পাত্রের বিকল্প
¤ ম্যানুয়াল সোল্ডার পট আপ/ডাউন & রোল ইন/আউট
¤ বিভিন্ন ধরণের সোল্ডার ফিঙ্গার উপলব্ধ
¤ ৪-৭° এর কুলুঙ্গি সামঞ্জস্যযোগ্য
¤ অটো ফিঙ্গার ক্লিনার
¤ ক্রসফ্লো প্রাকৃতিক এয়ার কুলিং
¤ STD: টাচ স্ক্রিন নিয়ন্ত্রিত; OPT: কম্পিউটার নিয়ন্ত্রিত
| মডেল |
HR-300LF |
HR-300LF টাচ স্ক্রিন |
| মেশিনের মাত্রা |
L3750×w1350×H1550 মিমি |
L3750 × W1350 × H1550 মিমি |
| ওজন |
৮০০ কেজি |
| রঙ |
কম্পিউটার গ্রে |
| সাধারণ |
|
| প্রধান নিয়ন্ত্রণ |
কম্পিউটার + পিএলসি নিয়ন্ত্রণ |
টাচ প্যানেল নিয়ন্ত্রণ |
| প্রিহিটার |
2 |
| শীতল অঞ্চল |
1 |
| ঠান্ডা করার জন্য ঢাল গ্রেডিয়েন্ট |
প্রাকৃতিক বায়ু শীতল:3-4°C/সেকেন্ড |
| নিষ্কাশন গ্যাসের প্রয়োজনীয়তা |
≥3m'/সেকেন্ড×2 |
| সংকুচিত বাতাসের প্রয়োজনীয়তা |
>4kg/cm2 |
| পাওয়ার প্রয়োজনীয়তা |
3 ফেজ 5 ক্যাবল 38oVac 50/60 Hz |
| স্টার্টআপ খরচ |
≤20kw |
| স্থিতিশীল খরচ |
≤7kw |
| র্যাম্প আপ সময় |
প্রি-হিট: প্রায় 15 মিনিট
সোল্ডার পটঃপ্রায় ৯০ মিনিট
|
| তাপমাত্রা সেটপয়েন্ট |
প্রাক তাপঃ রুম তাপমাত্রা -২০০° সেলসিয়াস
সোল্ডার পাত্রঃ রুম তাপমাত্রা -300°C
|
| তাপমাত্রা নিয়ন্ত্রণ |
পিআইডি বন্ধ লুপ নিয়ন্ত্রিত |
| তাপমাত্রার নির্ভুলতা |
± 1°C |
| ডিভিয়েশন জুড়ে তাপমাত্রা |
±2°C |
| গরম বাতাসের প্রবাহ |
প্রায় ৫০ সিএফএম |
| প্রক্রিয়া প্রস্থ |
৫০-৩০০ মিমি |
| প্রক্রিয়া উচ্চতা |
৭৫০ মিমি ± ৩০ মিমি |
| কনভেয়র স্পিড |
০-১৮০০ মিমি/মিনিট |
| প্রোডাক্ট ক্লিয়ারেন্স |
ফিঙ্গার গ্রুভের উল্লেখ;
উপরের দিক ≥100mm;নিচের দিক ≥15mm
|
| ফ্লাক্সার |
|
| স্প্রে হেড ট্রান্সভার্সাল |
এসএমসি নিউম্যাটিক সিলিন্ডার ড্রাইভিং |
| আণবিক আকার |
২০-৪০ মাইক্রন |
| ফ্লাক্স নল ব্যাসার্ধ |
1.৩ মিমি |
| প্রবাহ ক্ষমতা |
২০ লিটার |
| সোল্ডার পাত্র |
|
| পাত্রের ধারণ ক্ষমতা |
৩০০ কেজি |
| পাত্রের উপাদান |
স্টেইনলেস স্টীল 316L
(বিকল্পঃ টাইটানিয়াম TA1)
|
| তরঙ্গ স্থানচ্যুতি |
চিপ ও ল্যাম্বডা ৩৬ মিমি |
| মোট পরিমাণ |
0.19-0.21 কেজি/ঘন্টা |
বিস্তারিতঃ
প্রিহিটার সিস্টেমঃ
1প্রি-হিটার হল স্টেইনলেস স্টীল দিয়ে তৈরি একটি গরম করার কেস।হিটিং উপাদান কেস মধ্যে সাজানো হয় এবং একটি সেন্সর একটি সঠিক ভাবে তাপমাত্রা সনাক্ত করতে কেস সিলিং উপর স্থাপন করা হয়.
2এই ধরনের প্রিহিটারটি রজন দিয়ে আবৃত পিসিবিগুলিকে দ্রুত গরম করে এবং জয়েন্ট, ধাতব পৃষ্ঠ এবং উপাদানগুলির কন্ডিশনগুলিতে দূষণকারীগুলি (অক্সাইডযুক্ত স্তর, তেল দাগ ইত্যাদি) অপসারণের জন্য ফ্লাক্সটি সক্রিয় করে।এভাবেই ফ্লাক্সকে পূর্ণ গতিতে নিয়ে আসাএই প্রক্রিয়াটি প্রবাহের মধ্যে থাকা সমস্ত আর্দ্রতা বাষ্পীভূত করে, কোনও উদ্বায়ী দ্রাবক অপসারণ করে এবং সোল্ডারিংয়ের সময় বুদবুদ হ্রাস করে।এটি পিসিবি এবং উপাদানগুলির উভয়ই তাপমাত্রা বাড়িয়ে তুলতে পারে যাতে সোল্ডারিংয়ের সময় হঠাৎ তাপমাত্রা বৃদ্ধি এবং খুব দ্রুত তাপমাত্রা বৃদ্ধির কারণে উপাদানগুলি ক্ষতিগ্রস্থ হওয়ার কারণে পিসিবিগুলিকে বিকৃত করতে পারে.
দৈনিক রক্ষণাবেক্ষণঃ
(১) বিদ্যুৎ উত্সের ভোল্টেজ স্বাভাবিক কিনা তা নিয়মিত পরীক্ষা করুন। খুব বেশি ভোল্টেজ গরম করার উপাদানগুলি পুড়িয়ে ফেলতে পারে।
(২) যদি কোনও অস্বাভাবিকতার কারণে প্রিহিটারের তাপমাত্রা খুব বেশি হয়,কন্ট্রোলার সিস্টেম স্বয়ংক্রিয়ভাবে প্রি-হিটার এর পাওয়ার সোর্স বন্ধ করবে এবং আমাদের তাপমাত্রা নিয়ামক এবং গরম উপাদান রক্ষা করার জন্য অ্যালার্ম সক্রিয় করা হবেযদি থার্মোমিটারে প্রদর্শিত তাপমাত্রা খুব তীব্রভাবে পরিবর্তিত হয় এবং একটি স্থিতিশীল স্তর অর্জন করতে পারে না,কারণ হতে পারে যে সতর্কতা সীমা খুব ছোট সেট করা হয় (এবং সেই অনুযায়ী বৃহত্তর মান পুনরায় সেট করা উচিত) বা যোগাযোগহীন সুইচ ভাঙা হয়
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনি কিভাবে আপনার বিক্রির গুণমানের নিশ্চয়তা দিতে পারেন?
উত্তরঃ আমরা গ্যারান্টি দিচ্ছি যে প্রতিটি সেট মেশিনগুলি আপনার কাছে বিতরণ করার আগে কঠোর পরীক্ষার অধীনে রয়েছে, যাতে সমস্ত পণ্যের দুর্দান্ত পারফরম্যান্স নিশ্চিত হয়।
প্রশ্ন: প্রশিক্ষণ কেমন চলছে?
উত্তরঃ আমাদের মেশিন কেনার পরে, আপনার প্রকৌশলীরা আমাদের কোম্পানিতে যেতে পারেন বা এটি পরিচালনা করা খুব সহজ
প্রশিক্ষণ ভিডিও এবং ব্যবহারকারীর ম্যানুয়াল অনুযায়ী মেশিন, ব্যবহারকারীর ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।
প্রশ্ন: আমি আপনাকে জিজ্ঞাসা করতে চাই যে, পণ্যটিতে আমার লোগো লাগানো সম্ভব কি না।
আশা করি আপনারা জানেন যে আমাদের কোম্পানি কাস্টমাইজড লোগো সার্ভিসকে পুরোপুরি সমর্থন করে, আমরা এটা করছি। তাছাড়া, এটা সম্পূর্ণ বিনামূল্যে, তাই শুধু আমাদের আপনার প্রয়োজনীয়তা বলুন।
প্রশ্ন: এই মেশিনগুলো ব্যবহার করা কি কঠিন?
উত্তর: না, মোটেই কঠিন নয়। আমাদের আগের ক্লায়েন্টদের জন্য, মেশিনগুলি পরিচালনা শিখতে সর্বোচ্চ ২ দিন যথেষ্ট।
