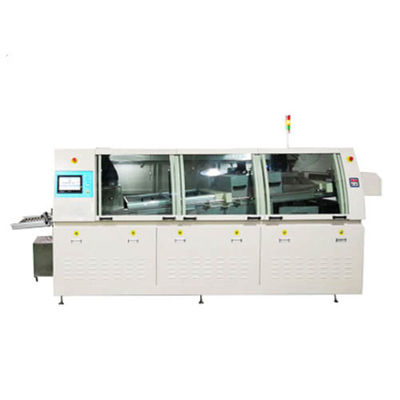

উচ্চ দক্ষতা সম্পন্ন স্বয়ংক্রিয় লিড-ফ্রি ডিপ লাইন ডুয়াল ওয়েভ স্বয়ংক্রিয় ওয়েভ সোল্ডারিং মেশিন
● একটি নতুন সুবিন্যস্ত নকশা প্রচলিত ৯০-ডিগ্রি বাইরের অংশের পরিবর্তে ব্যবহার করা হয়েছে। এই ডিজাইনটি যান্ত্রিক নান্দনিকতা এবং ব্যবহারিকতার উপর ভিত্তি করে তৈরি করা হয়েছে, যা রক্ষণাবেক্ষণকে সহজ করে তোলে।
● PLC কন্ট্রোলার, PC এবং অনলাইন ইউপিএস একটি স্থিতিশীল, নিরাপদ এবং দক্ষ নিয়ন্ত্রণ ব্যবস্থা তৈরি করে।
● সফ্টওয়্যারটিতে PCB গণনা, তাপমাত্রা সেট করা এবং সম্পাদনা, PCB প্যারামিটার মেনু, এবং প্রোফাইল পরীক্ষা, অ্যালার্ম এবং বহু-ভাষা রূপান্তর এর মতো বৈশিষ্ট্য রয়েছে। একই সময়ে, সফ্টওয়্যারটি নিরাপত্তা সংক্রান্ত বিষয়গুলির উপর অনেক প্রভাব ফেলেছে, যেমন ওয়েভ মোটরের নিরাপদ তাপমাত্রা ইত্যাদি।
● এক-সপ্তাহের টাইমার গ্রাহকদের জন্য একটি আশ্চর্যজনক বৈশিষ্ট্য সরবরাহ করবে। অপারেটর এই ওয়েভ সোল্ডার মেশিনের জন্য সাপ্তাহিক ভিত্তিতে তার কাজের সময়সূচী সম্পাদনা করতে পারে। অপারেটর কাজে আসার আগে মেশিনটি স্বয়ংক্রিয়ভাবে সোল্ডার গলানোর জন্য চালু হতে পারে। যখন কাজ করার সময় হবে, সোল্ডার গলে যাবে এবং সবকিছু প্রস্তুত থাকবে। এটি গ্রাহকদের প্রতিদিন প্রায় ১.৫ ঘন্টা সময় বাঁচাবে।
● বিশেষভাবে ডিজাইন করা গাইডিং রেল তাপের কারণে সৃষ্ট বিকৃতি হ্রাস করে; দুই বছর কাজ করার পরে আপনাকে পুরো পরিবাহক রেল পরিবর্তন করার পরিবর্তে শুধুমাত্র কপার বার পরিবর্তন করতে হবে।
● স্টেপার মোটর দ্বারা চালিত স্প্রেয়ার, গতি পিসিতে সেট করা যেতে পারে। চলমান এবং থামার সময় আরও নির্ভুলভাবে সেট করা হবে।
● স্প্রেয়ারটি জাপানে তৈরি; এটি ফ্লক্সের নিখুঁত অ্যাটোমাইজেশন কর্মক্ষমতা প্রদান করে।
● স্বয়ংক্রিয়ভাবে ফ্লক্স যোগ করা, ফ্লক্স ট্যাঙ্কে দুটি সেন্সর রয়েছে। যখন ফ্লক্স সীমা থেকে কম হবে, তখন এটি স্বয়ংক্রিয়ভাবে ফ্লক্স সরবরাহ করার জন্য পাম্প চালু করবে। অপারেটরকে কেবল পুরো ব্যারেল ফ্লক্স ফ্লক্স ট্যাঙ্কে রাখতে হবে, একই সাথে সাকশন টিউবটি ব্যারেলে রাখতে হবে।
● PID মডেলের তাপমাত্রা নিয়ন্ত্রক দ্বারা নিয়ন্ত্রিত জোরপূর্বক বায়ু পরিচলন প্রিহিট জোন। প্রিহিট জোন PCB-এর জন্য পর্যাপ্ত অভিন্ন তাপ সরবরাহ করবে।
● ৩টি পৃথক বটম হট এয়ার জোন এবং তৃতীয় আপার হট এয়ার জোন ঐচ্ছিকভাবে, এই কনফিগারেশনটি সোল্ডারিংয়ের জন্য সবচেয়ে বেশি প্রিহিটিং প্রভাব সরবরাহ করবে।
● সোল্ডার পটের জন্য কাস্ট আয়রন হিটার ব্যবহার করুন, এটি সোল্ডার পটের বাইরে মাউন্ট করা হয়। এই নতুন অ্যাসেম্বলিং পদ্ধতি সোল্ডার পটের জীবনকাল বাড়িয়ে দেবে।
● ডুয়াল ওয়েভ সোল্ডার। উভয় ওয়েভ উচ্চতা ট্রান্সডিউসার দ্বারা নিয়ন্ত্রিত হয়। পাওয়ারের ফ্রিকোয়েন্সি সমন্বয় করে ওয়েভ উচ্চতা পরিবর্তন করা যায়।
● সোল্ডার পটটি ৩ মিমি পুরুত্বের টিআই উপাদান দিয়ে তৈরি। দীর্ঘ জীবন ওয়ারেন্টি।
● উচ্চ মানের বিএন্ডএম ওয়েভ মোটর যা ইতালিতে তৈরি, কম শব্দ এবং আরও স্থিতিশীল।
● সোল্ডার পট স্বয়ংক্রিয়ভাবে উপরে ও নিচে উঠতে পারে, ভিতরে ও বাইরে যেতে পারে। গ্রাহকদের জন্য সোল্ডার পট পরিবর্তন করা এবং লিডযুক্ত এবং লিড-ফ্রি এর মধ্যে রূপান্তর করা খুব সহজ।
HR-400L লিড ফ্রি ওয়েভ সোল্ডার মেশিনের স্পেসিফিকেশন
| HR-400L স্পেসিফিকেশন |
| মডেল |
HR-400L |
| PCB প্রস্থ |
50-400MM |
| সোল্ডার পটের ক্ষমতা |
390kg |
| রানিং পাওয়ার/সাধারণ পাওয়ার |
5-12KW/25KW |
| মেশিনের মাত্রা |
4260(L)*1495(W)*1725(H) |
| নেট ওজন |
1500KG |
| নিয়ন্ত্রণ ব্যবস্থা |
PC + PLC |
| কনভেয়র মোটর |
3Ph 220V , 90W |
| কনভেয়র গতি |
200MM-1800MM/মিনিট |
| অ্যালকোহল ক্ষমতা |
4.5 লিটার |
| কনভেয়র দিক |
বাম থেকে ডানে |
| স্প্রে পদ্ধতি |
স্টেপার মোটর এবং স্লাইডার মুভিং স্প্রেয়ার |
| স্প্রেয়ার |
জাপান ST-6 |
| প্রিহিটিং জোন |
3 টি পৃথক বটম প্রিহিটিং জোন |
| প্রিহিটিং পাওয়ার |
4kw/জোন |
| সোল্ডার পটের উপাদান |
সম্পূর্ণ Ti |
| সোল্ডার পট হিটার |
কাস্ট আয়রন |
| হিটার পাওয়ার |
1.2KW*10PCS |
| ওয়েভের সংখ্যা |
ডুয়াল ওয়েভ |
| ওয়েভের প্রকার |
টার্বুলেন্স প্রথম ওয়েভ এবং ল্যামডা ২য় ওয়েভ |
| গলানোর সময় |
110 মিনিট |
| সোল্ডার পট উপরে ও নিচে |
বৈদ্যুতিক সুইচ |
| সোল্ডার পট ভিতরে ও বাইরে |
বৈদ্যুতিক সুইচ |
| ফিঙ্গার ক্লিনিং পাম্প |
1PH 220V 10W |
| ফিঙ্গারের প্রকার |
ডুয়াল হুক বা এল ফিঙ্গার |
| ফিঙ্গারের উপাদান |
Ti |
| সোল্ডারের অ্যাঙ্গেল |
5-7° |
| বায়ু সরবরাহ |
3-5BAR |
| বিদ্যুৎ সরবরাহ |
3PH 380V 50HZ |
প্রক্রিয়া পরিচিতি:
যেসব PCB-তে উপাদানগুলি সন্নিবেশিত এবং মাউন্ট করা হয়েছে এবং সোল্ডারিং প্রয়োজন, সেগুলিকে ওয়েভ-সোল্ডারিং সিস্টেমের ফিডিং প্রান্তে মোটর-চালিত বাফার কনভেয়র দ্বারা ক্রমাগত এবং স্বয়ংক্রিয়ভাবে চেইন কনভেয়র সিস্টেমে পাঠানো হবে এবং তারপরে সমস্ত প্রক্রিয়া এক এক করে সম্পন্ন করা হবে, যার মধ্যে রয়েছে ফ্লক্স স্প্রে করা, প্রিহিটিং, ওয়েভ-সোল্ডারিং এবং কুলিং। এর পরে, সোল্ডার করা PCB-গুলি চেইন কনভেয়র দ্বারা সোল্ডারিং সিস্টেম থেকে বাইরে পাঠানো হবে।
বিস্তারিত:
ইন-লোডিং সিস্টেম
যা সরাসরি সন্নিবেশ কনভেয়রের সাথে সংযোগ করতে পারে, গণনার জন্য বটমের সেন্সর এবং ফ্লক্সার চালু/বন্ধ স্প্রে করা; প্রস্থের নির্দেশনার জন্য রুলার এবং এবং সূঁচ সহ।
ফ্লক্সিং সিস্টেম
ফ্লক্স সিস্টেম স্প্রে করার জন্য বায়ু সরবরাহ, সমস্ত বায়ু প্রবাহের চাপ ফ্লো প্রেসার মিটার দ্বারা নিয়মিত করা যায়।
ফ্লক্সিং সিস্টেমের গতি
উচ্চ মানের স্প্রেয়ার স্টেপার মোটর এবং রেল/স্লাইডার দ্বারা চালিত, টাচস্ক্রিনে গতির সেট, স্টেপার ড্রাইভার এবং PLC নিয়ন্ত্রণ ব্যবস্থা মসৃণ এবং কম শব্দযুক্ত গতি তৈরি করে। ঐতিহ্যবাহী এয়ার সিলিন্ডার ড্রাইভের সাথে তুলনা করুন, টাচস্ক্রিনে গতি সেট করা যেতে পারে এবং এয়ার সিলিন্ডারের মতো বাতাসের চাপ দ্বারা গতির উপর কোনো প্রভাব পড়বে না।
আমাদের সেবা
পরিষেবা এবং প্রতিশ্রুতি
পণ্য কেনার আগে, আমরা মতামত এবং প্রয়োজনীয়তাগুলির একটি বিস্তৃত বিশ্লেষণ করব এবং গ্রাহকদের প্রকৃত প্রয়োজন অনুযায়ী সবচেয়ে উপযুক্ত পণ্যগুলির সুপারিশ করব এবং গ্রাহকদের জানাব যে নির্বাচিত পণ্যের কর্মক্ষমতা বৈশিষ্ট্যগুলি গ্রাহকদের সাথে সঙ্গতি রেখে উল্লেখ করা হয়েছে।
পণ্য কেনার সময়, আমরা গ্রাহকদের স্পষ্টভাবে পণ্যটির সম্পূর্ণতা জানার প্রতিশ্রুতি দিই। উৎপাদনের চুক্তি শর্তাবলী, ডেলিভারি, পণ্যের অখণ্ডতা নিশ্চিত করতে এবং গ্রাহকের প্রয়োজনীয়তার মধ্যে নির্দিষ্ট সময়ের মধ্যে স্থানে পৌঁছানোর জন্য কঠোরভাবে মেনে চলা হবে।
কোম্পানির প্রতিশ্রুতি:
আমরা তথ্যের গুণমান সম্পর্কে আপনার প্রতিক্রিয়ার উচ্চ মূল্য দিই, সমস্ত তথ্য প্রতিক্রিয়ার গুণমানের জন্য দেওয়া হবে;
ক্রয়কারীর জন্য সরঞ্জাম বিক্রি করা, প্রযুক্তিগত কর্মীদের ইনস্টলেশন, কমিশনিং এবং প্রশিক্ষণের জন্য চুক্তির প্রয়োজনীয়তা অনুযায়ী।
আমরা দীর্ঘমেয়াদী প্রযুক্তিগত সহায়তা প্রদান করি, আমাদের কোম্পানির পর্যাপ্ত সরবরাহ রয়েছে, ক্রেতা যদি অতিরিক্ত যন্ত্রাংশ অর্ডার করার অনুরোধ করে, তবে আমাদের কোম্পানি সময়মতো সরবরাহ করতে পারে।
