● একটি নতুন সুশৃঙ্খল নকশা প্রচলিত ডান কোণযুক্ত বাইরের অংশকে প্রতিস্থাপন করে। এবং নকশাটি যান্ত্রিক সৌন্দর্য এবং ব্যবহারিকতার উপর ভিত্তি করে তৈরি করা হয়েছে, যা রক্ষণাবেক্ষণকে একটি সহজ কাজ করে তোলে।
● পিএলসি কন্ট্রোলার, পিসি এবং অন-লাইন ইউপিএস একটি স্থিতিশীল, নিরাপদ এবং দক্ষ নিয়ন্ত্রণ ব্যবস্থা গঠন করে।
● সফটওয়্যারটিতে পিসিবি গণনা, তাপমাত্রা সেটিং এবং সম্পাদনা, পিসিবি পরামিতি মেনু, এবং প্রোফাইল পরীক্ষা, অ্যালার্ম এবং বহু-ভাষা রূপান্তর মত ফাংশন রয়েছে।সফটওয়্যার নিরাপত্তা সংক্রান্ত অনেক প্রভাব আছে ঠিক যেমন তরঙ্গ মোটর নিরাপদ তাপমাত্রা ইত্যাদি চলমান.
● এক সপ্তাহের টাইমার গ্রাহকের জন্য একটি আশ্চর্যজনক ফাংশন প্রদান করবে। অপারেটর এই ওয়েভ সোল্ডার মেশিনের জন্য তার কাজের সময়সূচী সাপ্তাহিক সম্পাদনা করতে পারেন।এবং মেশিন স্বয়ংক্রিয়ভাবে চালু করতে পারেন অপারেটর কাজ করতে আসা আগে solder গলে. যখন কাজ করার সময় আসে, তখন লোডার গলে যায় এবং সবকিছু প্রস্তুত হয়। এটি গ্রাহকের জন্য প্রতিদিন প্রায় দেড় ঘন্টা সাশ্রয় করবে।
● বিশেষভাবে ডিজাইন করা গাইডিং রেল তাপের কারণে বিকৃতি হ্রাস করে; দুই বছর কাজ করার পরে আপনাকে পুরো কনভেয়র রেলের পরিবর্তে কেবল কুপার বারগুলি পরিবর্তন করতে হবে।
● স্টেপার মোটর দ্বারা চালিত স্প্রেয়ার, গতি পিসিতে সেট করা যেতে পারে। চলন্ত এবং বন্ধ সময় আরো মূল্যবান ভাবে সেট করা হবে।
● স্প্রেয়ারটি জাপানে তৈরি করা হয়েছে; এটি ফ্লাক্সের নিখুঁত atomization কর্মক্ষমতা প্রদান করে।
● স্বয়ংক্রিয়ভাবে ফ্লাক্স যোগ করা, ফ্লাক্স ট্যাঙ্কে দুটি সেন্সর রয়েছে। যখন ফ্লাক্স সীমা থেকে কম হয়,তখন এটি পাম্পটি স্বয়ংক্রিয়ভাবে ফিড ফ্লাক্সের জন্য চালু করবে।অপারেটর শুধু পুরো ব্যারেল ফ্লাক্স ফ্লাক্স ট্যাংক মধ্যে করা প্রয়োজন, এদিকে শুষে নেয়ার টিউবটা ব্যারেলের ভিতরে রাখো।
● পিআইডি মডেলের তাপমাত্রা নিয়ামক দ্বারা জোরপূর্বক বায়ু কনভেকশন প্রিহিট জোন নিয়ন্ত্রণ। প্রিহিট জোনটি পিসিবি জন্য পর্যাপ্ত অভিন্ন তাপ সরবরাহ করবে।
● 3 টি পৃথক নীচের গরম বায়ু অঞ্চল এবং তৃতীয় উপরের গরম বায়ু অঞ্চল ঐচ্ছিক, এই কনফিগারেশন লোডিংয়ের জন্য সর্বাধিক প্রিহিটিং প্রভাব সরবরাহ করবে।
● লোহার হিটার ব্যবহার করুন, এটি লোডার পাত্রের বাইরে লাগানো হয়। এই নতুন সমাবেশ পদ্ধতি লোডার পাত্রের জীবনকাল বাড়িয়ে তুলবে।
● ডুয়াল ওয়েভ সোল্ডার। উভয় তরঙ্গ উচ্চতা ট্রান্সডুসার দ্বারা নিয়ন্ত্রিত হয়। শক্তি ফ্রিকোয়েন্সি সমন্বয় মাধ্যমে তরঙ্গ উচ্চতা পরিবর্তন।
● সোল্ডার পাত্রটি 3 মিমি বেধের টি উপাদান দিয়ে তৈরি। দীর্ঘ জীবন গ্যারান্টি।
● উচ্চ মানের B&M তরঙ্গ মোটর যা ইতালীয় তৈরি, কম শব্দ এবং আরো স্থিতিশীল।
● সোল্ডার পাত্রটি স্বয়ংক্রিয়ভাবে উপরে ও নীচে উঠতে পারে, ভিতরে এবং বাইরে সরে যেতে পারে। গ্রাহকের জন্য সোল্ডার পাত্রটি পরিবর্তন করা এবং সীসাযুক্ত এবং সীসা মুক্তের মধ্যে রূপান্তর করা খুব সহজ।

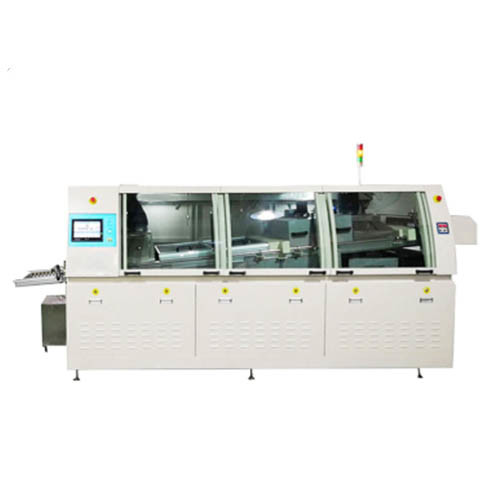

এইচআর-৪০০এফ লিড ফ্রি ওয়েভ সোল্ডার মেশিনের স্পেসিফিকেশন
| HR-400F - বিশেষ উল্লেখ | |
| মডেল | HR-400F |
| পিসিবি প্রস্থ | ৫০-৪০০ এমএম |
| সোল্ডার পাত্রের ধারণ ক্ষমতা | ৩৯০ কেজি |
| চলমান শক্তি/সাধারণ শক্তি | ৫-১২ কিলোওয়াট/২৫ কিলোওয়াট |
| মেশিনের মাত্রা | ৪২৬০ ((L) * ১৪৯৫ ((W) * ১৭২৫ ((H) |
| নেট ওজন | ১৫০০ কেজি |
| নিয়ন্ত্রণ ব্যবস্থা | পিসি + পিএলসি |
| কনভেয়র মোটর | 3Ph 220V, 90W |
| কনভেয়র স্পিড | 200MM-1800MM/ মিনিট |
| অ্যালকোহল ক্ষমতা | 4.৫ লিটার |
| কনভেয়র দিক | বাম থেকে ডানে |
| স্প্রে পদ্ধতি | স্টেপার মোটর এবং স্লাইডার চলমান স্প্রেয়ার |
| স্প্রেয়ার | জাপান ST-6 |
| প্রিহিটিং জোন | ৩টি পৃথক তল প্রিহিটিং জোন |
| প্রিহিটিং পাওয়ার | ৪ কিলোওয়াট/জোন |
| সোল্ডার পাত্রের উপাদান | পুরোপুরি টিআই |
| সোল্ডার পাত্র হিটার | কাস্ট আয়রন |
| গরম করার ক্ষমতা | 1.২ কেডব্লিউ*১০পিসিএস |
| তরঙ্গ সংখ্যা | দ্বৈত তরঙ্গ |
| তরঙ্গের ধরন | টার্বুলেন্স প্রথম তরঙ্গ এবং ল্যাম্বডা দ্বিতীয় তরঙ্গ |
| গলনের সময় | ১১০ মিনিট |
| সোল্ডার পাত্র উত্তোলন & নিচে | বৈদ্যুতিক সুইচ |
| সোল্ডার পাত্র ইন&আউট | বৈদ্যুতিক সুইচ |
| আঙ্গুল পরিষ্কারের পাম্প | 1PH 220V 10W |
| আঙুলের ধরন | ডাবল হুক অথবা এল আঙুল |
| আঙ্গুলের উপাদান | টিআই |
| সোল্ডারের কোণ | ৫-৭° |
| বায়ু সরবরাহ | ৩-৫বার |
| পাওয়ার সাপ্লাই | 3PH 380V 50HZ |
প্রক্রিয়া প্রবর্তনঃ
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by one, যার মধ্যে ফ্লাক্স স্প্রে, প্রিহিটিং, ওয়েভ-সোল্ডারিং এবং কুলিং অন্তর্ভুক্ত রয়েছে। এর পরে, সোল্ডারড পিসিবিগুলি চেইন কনভেয়র দ্বারা সোল্ডারিং সিস্টেম থেকে প্রেরণ করা হবে।
সতর্কতাঃ
1. ফ্লাক্স এবং দ্রবীভূতকারী এজেন্টকে নিয়মিত পুনরায় পূরণ করা উচিত। ফ্লাক্সের রচনাগুলির অসমান বাষ্পীভবনের কারণে, ফ্লাক্সের নির্দিষ্ট মাধ্যাকর্ষণকে নিয়মিত পরীক্ষা করা উচিত এবং এর সেরা মান 0 এ বজায় রাখা উচিত।83.
2সাধারণত ১৫-৩০ দিনের মধ্যে সমস্ত ফ্লাক্স প্রতিস্থাপন করা উচিত, তবে এটি এর অবনতির উপর নির্ভর করে।
3. নজলটি প্রতিদিন পরিষ্কার করা উচিত শিফট শেষ হওয়ার পরে নজলের বাদামটি আনস্ক্রু করে এবং অ্যালকোহল বাক্সে ডুব দিয়ে যাতে খুব বেশি ময়লা সেখানে না থাকে। নজল পরিষ্কার করার সময়,এটি আঘাত এবং ক্ষতি না করার জন্য আপনার সেরা চেষ্টা করুন.
4. সেন্সর নিয়মিত চেক করুন যদি খুব বেশি ময়লা সেখানে থাকে.
5স্প্রে নিয়ন্ত্রণের জন্য দুটি প্রবাহ নিয়ন্ত্রক ভালভ, সঠিকভাবে নিয়ন্ত্রিত হওয়ার পরে, সহজভাবে পরিবর্তন করা উচিত নয়।কোন কর্মী যারা এই মেশিন অপারেটিং নিবেদিত হয় না কোন খারাপ স্প্রে এড়াতে এটি পরিচালনা করার অনুমতি দেওয়া হয়.
6স্প্রে বন্দুকের সামনে থাকা সেন্সর পিসিবি সনাক্ত করবে।তাই PCBs চেইন আঙ্গুল দ্বারা স্বয়ংক্রিয়ভাবে মেশিনে প্রেরণ করা উচিত এবং হাত দ্বারা টানা না যে কোনো বিদেশী বস্তুর (যেমন হাত) সেন্সর সক্রিয়.
7. জমা হওয়া পানিকে এয়ার ফিল্টারে পরিষ্কার করুন।
8. স্প্রে এফেক্ট চেক করার জন্য স্প্রে অ্যাডজাস্ট করার সময়, স্বচ্ছ প্লাস্টিকের বোর্ড ব্যবহার করা যেতে পারে।
9. ফিল্টারটি প্রতিদিন 1 ~ 3 বার পরিষ্কার করা উচিত।
(৩) সর্বোত্তম লোডিং প্রভাব নিশ্চিত করার জন্য নিয়মিতভাবে পিসিবিগুলির তল দিকের তাপমাত্রা পরীক্ষা করুন।
৪) বিদ্যুৎ বিচ্ছিন্নতা এড়ানোর জন্য নিয়মিত পরীক্ষা করুন যে তারের বয়স হয়েছে কিনা।
