কেন আমরা নির্বাচনী তরঙ্গ সোল্ডারিং মেশিন ব্যবহার করি?
যদিও কিছু উপাদান THT প্রক্রিয়া দ্বারা soldered করা যেতে পারে, কিছু উচ্চ ক্ষমতা এবং সূক্ষ্ম pitch উপাদান পূরণ করা কঠিন। অতএব, নির্বাচনী soldering মেশিন ব্যবহার করতে হবে।
ওয়েভ সোল্ডারিং মেশিনের টিনের অনুপ্রবেশ মাত্র 75% পৌঁছতে পারে, তবে নির্বাচনী সোল্ডারিং সিস্টেমের সাথে নির্বাচনী তরঙ্গ সোল্ডারিং মেশিনগুলি 100% অনুপ্রবেশের হারে পৌঁছতে পারে।

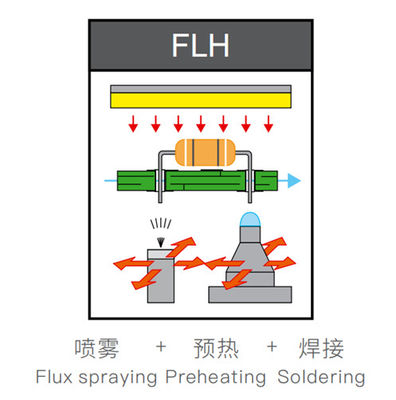

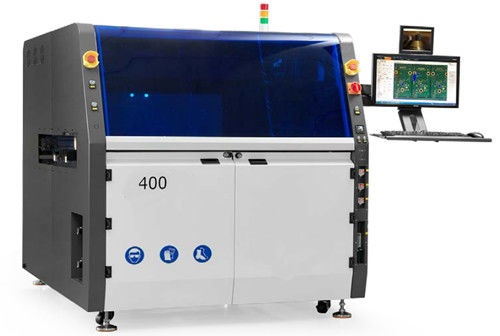

HR-400Cনির্বাচনী সোল্ডারিং মেশিনটি ফ্লাক্স স্প্রে মডিউল, প্রিহিটিং মডিউল, সোল্ডারিং মডিউল, ইন্টিগ্রেটেড ডিজাইন এবং মুক্ত সম্প্রসারণের সাথে একত্রিত হয়।যা প্রচুর প্রবাহ বাঁচাতে পারে. প্রিহিটিং গরম বাতাস এবং নীচের আইআর ব্যবহার করে, এটি দ্রুত প্রবাহের আর্দ্রতা বাষ্পীভূত করতে পারে এবং পিসিবি বোর্ডকে একটি নির্দিষ্ট তাপমাত্রায় আনতে পারে,যাতে পিসিবি তরল সোল্ডারের সংস্পর্শে আসার সময় শক উত্তাপের শিকার না হয়গ্রাহকের প্রয়োজনীয়তা অনুসারে সোল্ডারিং মডিউলটি একক পাত্র বা ডাবল পাত্র ব্যবহার করা যেতে পারে, বৈদ্যুতিন চৌম্বকীয় পাম্পটি সুনির্দিষ্ট এবং সূক্ষ্ম সুরযুক্ত সোল্ডার তরঙ্গ উচ্চতার জন্য অত্যন্ত ধ্রুবক প্রবাহ নিশ্চিত করে।শীর্ষ প্রযুক্তি এবং মডুলার নকশা সঙ্গেHR-400Cনির্বাচনী তরঙ্গ সোল্ডারিং মেশিন,HR-400Cনির্বাচনী সোল্ডারিং মেশিন নমনীয়তা এবং থ্রুপুট জন্য সর্বোচ্চ চাহিদা পূরণ করে
এখন নির্বাচনী সোল্ডারিং মেশিন ব্যাপকভাবে ব্যবহৃত অটোমোবাইল, চিকিৎসা, সামরিক ইত্যাদি শিল্প, এবংHR-400Cনির্বাচনী তরঙ্গ সোল্ডারিং মেশিন আপনার সেরা পছন্দ হবে।
টেকনিক্যাল প্যারামিটারঃ
| মেশিনের নাম | সেলপট-৪০০ | |
| সাধারণ | ||
| মাত্রা | L1520mm X W1650mm X H1650mm | |
| সাধারণ ক্ষমতা | ১৮ কিলোওয়াট | |
| শক্তি খরচ | ৫-৭ কিলোওয়াট | |
| পাওয়ার সাপ্লাই | তিন-ফেজ 380V 50HZ | |
| নেট ওজন | ১২০০ কেজি | |
| পুনরায় ব্যবহারযোগ্য বায়ু উৎস | 0.4-0.6 এমপিএ | |
| প্রয়োজনীয় বায়ু প্রবাহ | ৮-১২ লিটার/মিনিট | |
| প্রয়োজনীয় N2 চাপ | 0.4-0.6 এমপিএ | |
| প্রয়োজনীয় N2 প্রবাহ | ঘণ্টায় ২ ঘনমিটারের বেশি | |
| প্রয়োজনীয় N2 বিশুদ্ধতা | > ৯৯.৯৯৮% | |
| প্রয়োজনীয় ক্লান্তিকর | ৫০০-৮০০ সিএমবি/ঘন্টা | |
| ক্যারিয়ার বা পিসিবি | ||
| বহনকারী | পণ্য অনুযায়ী | |
| সর্বাধিক বহনকারী আকার | L400 x W400 মিমি | |
| পিসিবি বেধ | 0.২ মিমি-----৬ মিমি | |
| পিসিবি প্রান্ত | ৫ মিমি বা তার বেশি | |

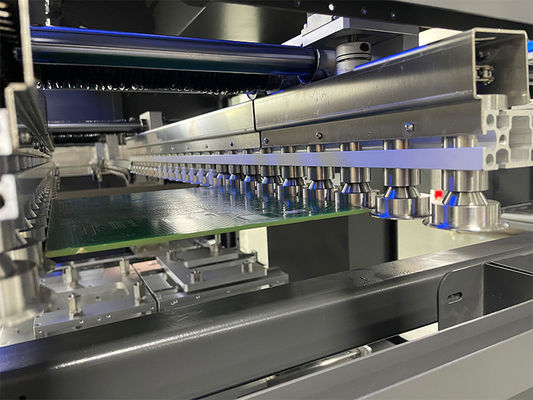

| কন্ট্রোলিং & কনভেয়র | ||
| নিয়ন্ত্রণ | শিল্প পিসি | |
| কনভেয়র চওড়া | ১০০-৪০০ এমএম | |
| কনভেয়র টাইপ | এসইউএস রোলার | |
| কনভেয়র বেধ | ২-৬ মিমি (কুণ্ডের বেধ বা ক্যারিয়ার বেধ) | |
| পিসিবি কনভেয়র দিক | বাম থেকে ডানে | |
| পিসিবি কনভেয়র আপ ক্লিয়ারেন্স | ১০০ এমএম | |
| পিসিবি কনভেয়র ডিপ ক্লিয়ারান্স | ৩০ এমএম | |
| কনভেয়র লোড | < ১০ কেজি | |
| কনভেয়র রেল | অ্যালুমিনিয়াম রেল | |
| কনভেয়র উচ্চতা | ৯০০+/-৩০ মিমি | |
| প্রস্তাব টেবিল | ||
| গতি অক্ষ | এক্স, ওয়াই, জেড | |
| গতি নিয়ন্ত্রণ | বন্ধ লুপ সার্ভো কন্ট্রোল | |
| মোশন মোটর | প্যানাসোনিক সার্ভো মোটর | |
| বল স্ক্রু | হিউইন | |
| অবস্থান সঠিকতা | + / - ০.০৫ মিমি | |
| চ্যাসি | ধাতু ঢালাই | |
| প্রবাহ ব্যবস্থাপনা | ||
| ফ্লাক্স ডোজেল | জাপান লুমিনা | |
| ডোজেলের স্থায়িত্ব | স্টেইনলেস স্টীল | |
| ফ্লাক্স ট্যাঙ্কের ধারণ ক্ষমতা | ৩ লিটার | |
| ফ্লাক্স ট্যাংক | চাপ ট্যাংক | |
| অ্যালকোহল ট্যাঙ্কের ক্ষমতা | ১ লিটার | |
| অ্যালকোহল ট্যাংক | চাপ ট্যাংক | |
| প্রিহিট | ||
| প্রিহিট পদ্ধতি | উপরের আইআর হিটিং | |
| হিটার এর শক্তি | 13.৫ কিলোওয়াট | |
| তাপমাত্রা পরিসীমা | ২৫-২৪০°সি | |
| সোল্ডার পাত্র | ||
| স্ট্যান্ডার্ড পাত্রের সংখ্যা | ১ পিসি | |
| সোল্ডার পাত্রের ক্ষমতা | 13 কেজি / লোডার পাত্র (বৈদ্যুতিন চৌম্বকীয় পাম্প) | |
| সোল্ডার তাপমাত্রা নিয়ন্ত্রণ | পিআইডি | |
| গলনের সময় | ২০-৩০ মিনিট | |
| সর্বাধিক সোল্ডার তাপমাত্রা | ৩৫০ ডিগ্রি সেলসিয়াস | |
| সোল্ডার হিটার | 1.২ কিলোওয়াট | |
| সোল্ডার নল | ||
| নল | কাস্টমাইজড | |
| উপাদান | উচ্চ কার্বন খাদ | |
| স্ট্যান্ডার্ড সজ্জিত নল | স্টেন্ডার্ড সজ্জিত 5pcs/ লোডার পাত্র ((নোজেলের অভ্যন্তরীণ ব্যাস 2.5mm, 3mm, 4mm, 5mm,6mm)) | |
| N2 ব্যবস্থাপনা | ||
| N2 হিটার | স্ট্যান্ডার্ড সজ্জিত | |
| আইডি এন২ টেম্প রেঞ্জ | ০- ৩৫০ সি | |
| N2 খরচ | 2 মি 3 / ঘন্টা / ডোজ |
|
এসএমটি ওয়েভ সোল্ডারিং মেশিন একটি অত্যাধুনিক ইলেকট্রনিক পণ্য যা ইলেকট্রনিক্স উত্পাদন শিল্পের নির্দিষ্ট চাহিদা মেটাতে ডিজাইন করা হয়েছে।
আমাদের পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছেঃ
অভিজ্ঞ প্রযুক্তিবিদদের আমাদের দল চমৎকার গ্রাহক পরিষেবা প্রদান এবং আপনার এসএমটি নির্বাচনী ওয়েভ সোল্ডারিং মেশিন সর্বোচ্চ দক্ষতার সাথে কাজ করে তা নিশ্চিত করার জন্য নিবেদিত।
