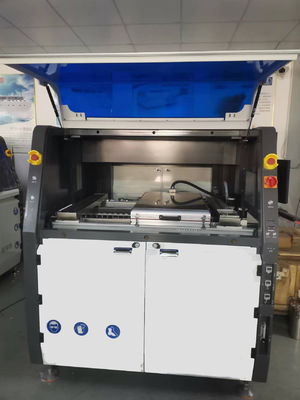

এসএমটি সম্পূর্ণ স্বয়ংক্রিয় ডিআইপি সীসা মুক্ত ফ্লাক্স স্প্রে প্রিহিটিং পিসিবি ওয়েল্ডিং নির্বাচনী ওয়েভ সোল্ডার
নির্বাচনী তরঙ্গ সোলাইডিং হল বিশেষ ধরনের সোলাইডিং যা আধুনিক সোলাইডিং প্রযুক্তির প্রয়োজনীয়তা পূরণের জন্য উদ্ভাবিত হয়েছে।মেশিন বিশেষভাবে স্প্রে এবং যে প্রয়োজন স্প্রে ফ্লাক্স জন্য solder joints ঢালাই করতে পারেন, এবং কেবলমাত্র ওয়েল্ডিং দক্ষতা এবং নির্ভরযোগ্যতা ম্যানুয়াল ওয়েল্ডিংয়ের চেয়ে বেশি নয়, তবে ওয়েভ সোল্ডিংয়ের তুলনায় ওয়েল্ডিংয়ের ব্যয়ও কম।
ব্যবহারকারীর অপারেশনের নির্দিষ্ট প্রয়োজনীয়তা অনুসারে এক, দুই বা তিন ফ্লাক্স লেপ প্রযুক্তির সাথে নির্বাচনী তরঙ্গ সোল্ডারিং কনফিগার করা যেতে পারে,যা সোল্ডার জয়েন্টের সঠিক সোল্ডিং অর্জন করতে পারে এবং বিশেষত সোল্ডার জয়েন্টকে সোল্ড করতে পারে
| মেশিনের নাম | সেলপট-৪০০ | |
| সাধারণ | ||
| মাত্রা | L1520mm X W1650mm X H1650mm | |
| সাধারণ ক্ষমতা | ১৮ কিলোওয়াট | |
| শক্তি খরচ | ৫-৭ কিলোওয়াট | |
| পাওয়ার সাপ্লাই | তিন-ফেজ 380V 50HZ | |
| নেট ওজন | ১২০০ কেজি | |
| পুনরায় ব্যবহারযোগ্য বায়ু উৎস | 0.4-0.6 এমপিএ | |
| প্রয়োজনীয় বায়ু প্রবাহ | ৮-১২ লিটার/মিনিট | |
| প্রয়োজনীয় N2 চাপ | 0.4-0.6 এমপিএ | |
| প্রয়োজনীয় N2 প্রবাহ | ঘণ্টায় ২ ঘনমিটারের বেশি | |
| প্রয়োজনীয় N2 বিশুদ্ধতা | > ৯৯.৯৯৮% | |
| প্রয়োজনীয় ক্লান্তিকর | ৫০০-৮০০ সিএমবি/ঘন্টা | |
| ক্যারিয়ার বা পিসিবি | ||
| বহনকারী | পণ্য অনুযায়ী | |
| সর্বাধিক বহনকারী আকার | L400 x W400 মিমি | |
| পিসিবি বেধ | 0.২ মিমি-----৬ মিমি | |
| পিসিবি প্রান্ত | ৫ মিমি বা তার বেশি | |
| কন্ট্রোলিং & কনভেয়র | ||
| নিয়ন্ত্রণ | শিল্প পিসি | |
| কনভেয়র চওড়া | ১০০-৪০০ এমএম | |
| কনভেয়র টাইপ | এসইউএস রোলার | |
| কনভেয়র বেধ | ২-৬ মিমি (কুণ্ডের বেধ বা ক্যারিয়ার বেধ) | |
| পিসিবি কনভেয়র দিক | বাম থেকে ডানে | |
| পিসিবি কনভেয়র আপ ক্লিয়ারেন্স | ১০০ এমএম | |
| পিসিবি কনভেয়র ডিপ ক্লিয়ারান্স | ৩০ এমএম | |
| কনভেয়র লোড | < ১০ কেজি | |
| কনভেয়র রেল | অ্যালুমিনিয়াম রেল | |
| কনভেয়র উচ্চতা | ৯০০+/-৩০ মিমি | |
| প্রস্তাব টেবিল | ||
| গতি অক্ষ | এক্স, ওয়াই, জেড | |
| গতি নিয়ন্ত্রণ | বন্ধ লুপ সার্ভো কন্ট্রোল | |
| মোশন মোটর | প্যানাসোনিক সার্ভো মোটর | |
| বল স্ক্রু | হিউইন | |
| অবস্থান সঠিকতা | + / - ০.০৫ মিমি | |
| চ্যাসি | ধাতু ঢালাই | |
| প্রবাহ ব্যবস্থাপনা | ||
| ফ্লাক্স ডোজেল | জাপান লুমিনা | |
| ডোজেলের স্থায়িত্ব | স্টেইনলেস স্টীল | |
| ফ্লাক্স ট্যাঙ্কের ধারণ ক্ষমতা | ৩ লিটার | |
| ফ্লাক্স ট্যাংক | চাপ ট্যাংক | |
| অ্যালকোহল ট্যাঙ্কের ক্ষমতা | ১ লিটার | |
| অ্যালকোহল ট্যাংক | চাপ ট্যাংক | |
| প্রিহিট | ||
| প্রিহিট পদ্ধতি | উপরের আইআর হিটিং | |
| হিটার এর শক্তি | 13.৫ কিলোওয়াট | |
| তাপমাত্রা পরিসীমা | ২৫-২৪০°সি | |
| সোল্ডার পাত্র | ||
| স্ট্যান্ডার্ড পাত্রের সংখ্যা | ১ পিসি | |
| সোল্ডার পাত্রের ক্ষমতা | 13 কেজি / লোডার পাত্র (বৈদ্যুতিন চৌম্বকীয় পাম্প) | |
| সোল্ডার তাপমাত্রা নিয়ন্ত্রণ | পিআইডি | |
| গলনের সময় | ২০-৩০ মিনিট | |
| সর্বাধিক সোল্ডার তাপমাত্রা | ৩৫০ ডিগ্রি সেলসিয়াস | |
| সোল্ডার হিটার | 1.২ কিলোওয়াট | |
| সোল্ডার নল | ||
| নল | কাস্টমাইজড | |
| উপাদান | উচ্চ কার্বন খাদ | |
| স্ট্যান্ডার্ড সজ্জিত নল | স্টেন্ডার্ড সজ্জিত 5pcs/ লোডার পাত্র ((নোজেলের অভ্যন্তরীণ ব্যাস 2.5mm, 3mm, 4mm, 5mm,6mm)) | |
| N2 ব্যবস্থাপনা | ||
| N2 হিটার | স্ট্যান্ডার্ড সজ্জিত | |
| আইডি এন২ টেম্প রেঞ্জ | ০- ৩৫০ সি | |
| N2 খরচ | 2 মি 3 / ঘন্টা / ডোজ | |
বিস্তারিত:
1. ন্যূনতম কনফিগারেশন
প্রসেসর ২.০ গিগাহার্জ, অভ্যন্তরীণ স্টোরেজ ৪ গিগাবাইট, ফ্রি ডিস্ক স্পেস ১৬ গিগাবাইটের কম নয়।
2. কনফিগারেশন সুপারিশ
প্রসেসর কোয়াড-কোর 1.8GHz, অভ্যন্তরীণ স্টোরেজ 8G, ডিস্ক স্পেস বাম 512GB, গিগাবাইট নেটওয়ার্ক কার্ড.
৩.স্ক্রিন রেজোলিউশন
1920 * 1080 (প্রয়োজনীয়)
অপারেটিং সিস্টেমঃWin7 64 বিট,Win10 64 বিট
