উপকারীঃ
1. ইন্টিগ্রেটেড পূর্ণ কার্যকরী মডেল, সমগ্র গতি প্ল্যাটফর্ম ইন্টিগ্রেটেড স্প্রে এবং ঢালাই, কম্প্যাক্ট স্থান.
2.PCB প্লেট স্থির, স্প্রে এবং ঢালাই প্ল্যাটফর্ম চলন্ত।
3উচ্চ ঝালাই মানের, ব্যাপকভাবে ঝালাই পাস হার উন্নত।
4.এসএমইএমএ অনলাইন পরিবহনের মডুলার নকশা, নমনীয় লাইন গঠনের জন্য গ্রাহকদের সমর্থন।
5.সম্পূর্ণ পিসি নিয়ন্ত্রণ. সমস্ত পরামিতি পিসিতে সেট করা যেতে পারে এবং পিসিবি মেনু সংরক্ষিত, যেমন চলন্ত পথ, solder তাপমাত্রা, প্রবাহ টাইপ, solder টাইপ,n2 তাপমাত্রা ইত্যাদি,সর্বোত্তম ট্রেসযোগ্যতা এবং পুনরাবৃত্তি সোল্ডারিং গুণমান পেতে সহজ.

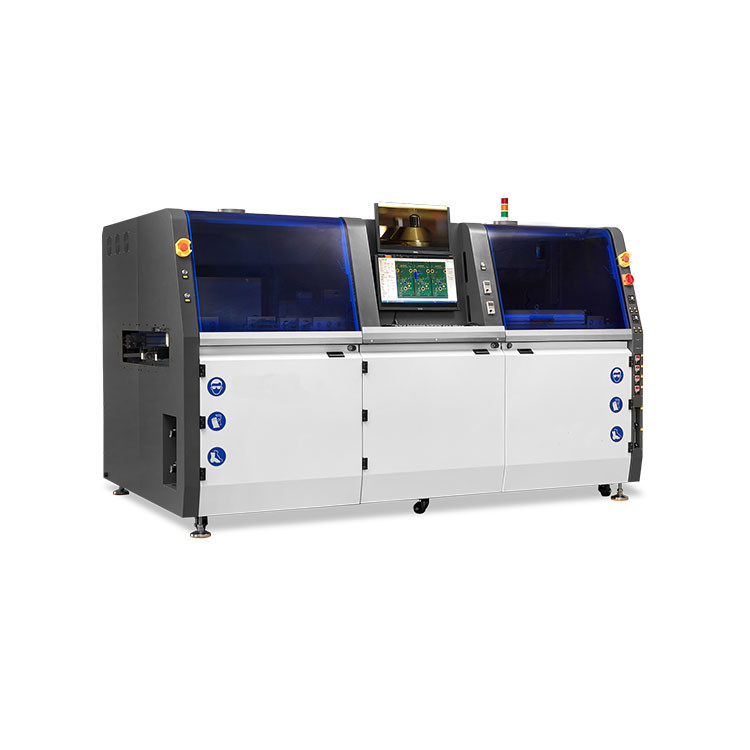

| মেশিনের নাম | SEL-31 |
| সাধারণ | |
| মাত্রা | L2550 X W1480 X H1665 |
| সাধারণ ক্ষমতা | ১৬ কিলোওয়াট |
| শক্তি খরচ | ৪-৮ কিলোওয়াট |
| পাওয়ার সাপ্লাই | এক-ফেজ 220V 50HZ |
| নেট ওজন | ১৫০০ কেজি |
| পুনরায় ব্যবহারযোগ্য বায়ু উৎস | ৩-৫বার |
| প্রয়োজনীয় N2 প্রবাহ এবং বিশুদ্ধতা | 3 মি 3 / ঘন্টা, বিশুদ্ধতা> 99.998% |
| প্রয়োজনীয় ক্লান্তিকর | ৬০০-১০০০ সিএমবি/ঘন্টা |
| কন্ট্রোলিং & কনভেয়র | |
| নিয়ন্ত্রণ | শিল্প পিসি + পিএলসি নিয়ন্ত্রণ |
| কনভেয়র চওড়া | ১০০-৪০০ এমএম |
| কনভেয়র টাইপ | স্প্রে এবং প্রিহিটিং সেকশন চেইন রেল পরিবহন, সোল্ডার সেকশন রোল পরিবহন |
| পিসিবি কনভেয়র দিক | বাম থেকে ডানে অথবা ডান থেকে বাম |
| কনভেয়র রেল | অ্যালুমিনিয়াম রেল |
| কনভেয়র উচ্চতা | ৯০০+/-৩০ মিমি |
| প্রস্তাব টেবিল | |
| গতি অক্ষ | এক্স, ওয়াই, জেড |
| গতি নিয়ন্ত্রণ | বন্ধ লুপ সার্ভো কন্ট্রোল |
| অবস্থান সঠিকতা | + / - ০.০৫ মিমি |
| আগুন | ধাতু ঢালাই |
| প্রবাহ ব্যবস্থাপনা | |
| ফ্লাক্স ডোজেল | জাপান লুমিনা |
| ডোজেলের স্থায়িত্ব | স্টেইনলেস স্টীল |
| ফ্লাক্স ট্যাঙ্কের ধারণ ক্ষমতা | ১ লিটার |
| অ্যালকোহল ট্যাঙ্কের ক্ষমতা | ১ লিটার |
| প্রিহিট | |
| প্রিহিট পদ্ধতি | উপরে গরম বাতাস, নীচে ইনফ্রারেড হিটার |
| হিটার এর শক্তি | ৬ কিলোওয়াট |
| তাপমাত্রা পরিসীমা | ২৫-২৪০ ডিগ্রি সেলসিয়াস |
| সোল্ডার পাত্র | |
| স্ট্যান্ডার্ড পাত্রের সংখ্যা | ১ পিসি |
| সোল্ডার পাত্রের ক্ষমতা | ১৬ কেজি / লেদারের পাত্র |
| সোল্ডার তাপমাত্রা পরিসীমা | পিআইডি |
| গলনের সময় | ৩০ মিনিট |
| সর্বাধিক সোল্ডার তাপমাত্রা | ৩৫০ সি |
| সোল্ডার হিটার | 1.5kw/ লোডিং পাত্র |
| সোল্ডার ডোজেল | |
| ডোজেল ডিম | কাস্টমাইজড |
| উপাদান | উচ্চ কার্বন খাদ |
| স্ট্যান্ডার্ড সজ্জিত নল | ট্যান্ডার্ড সজ্জিত 5pcs ((2.5mm/ 3.0mm/ 4.0mm/ 5.0mm/ 6.0m) |
| N2 ব্যবস্থাপনা | |
| N2 হিটার | স্ট্যান্ডার্ড সজ্জিত |
| N2 তাপমাত্রা পরিসীমা | ০-৩৫০ সি |
| N2 খরচ | 1---3m3 /h / nozzle |
স্ট্যান্ডার্ড মেশিনের মধ্যে রয়েছেঃ
| 序号সিরিয়াল | 名称আইটেম | 内容content বিষয়বস্তু | সংখ্যা পরিমাণ |
| 1 | নিয়ন্ত্রণ ব্যবস্থা নিয়ন্ত্রণ ব্যবস্থা | কম্পিউটার হোম মেশিন ও ডিসপ্লে পিসি ও মনিটর |
1套 ((সেট) |
| 实时监控摄像机 মনিটর ক্যামেরায় লাইভ | |||
| কন্ট্রোলার এবং কন্ট্রোল কার্ড মোশন কন্ট্রোল | |||
| 2 |
平台运动系统প্ল্যাটফর্ম মোশন সিস্টেম (喷雾用) |
全??造两轴平台xy গতি টেবিল |
1套 ((সেট)
|
| 两轴全配滚珠丝杆及直线导轨2 বল স্ক্রু এবং রৈখিক গিল্ড রেল দিয়ে সজ্জিত অক্ষ | |||
| 两轴全配伺服电机及伺服驱动器2 অক্ষ সার্ভো মোটর এবং ড্রাইভার দিয়ে সজ্জিত | |||
| 3 | 选择性喷雾系统ফ্লাক্সিং সিস্টেম | 进口喷射 进口喷射 |
1套 ((সেট)
|
| ০ ০ ০ ০ ০ ০ ০ | |||
| 喷雾气 নিয়ন্ত্রণ প্রবাহ বায়ুসংক্রান্ত সিস্টেম | |||
| 喷嘴 স্বয়ংক্রিয় পরিষ্কার সিস্টেমNozzle স্বয়ংক্রিয় পরিষ্কার সিস্টেম | |||
| 4 | 预热系统প্রিহিটিং সিস্টেম | 热风上预热, 红外射灯下预热 গরম বাতাস প্রিহিট করুন, নীচে আইআর হিটার |
1套 ((সেট)
|
| 5 |
平台运动系统প্ল্যাটফর্ম মোশন সিস্টেম (চেইন চুলা) |
全??造三轴平台xyz মোশন টেবিল |
1套 ((সেট)
|
| তিন অক্ষ পূর্ণ-প্লাসড রোলিং জিল্ড স্ট্রিং এবং সোজা লাইন গাইড রেল3 বল স্ক্রু এবং রৈখিক গিল্ড রেল দিয়ে সজ্জিত অক্ষ | |||
| সার্ভো মোটর ও ড্রাইভারের সাথে সজ্জিত তিন অক্ষের সম্পূর্ণ সমন্বিত সার্ভো ইলেকট্রিক এবং সার্ভো ড্রাইভার | |||
| 6 | 选择性 接锡炉সোল্ডারিং পাত্র | ১৫ কেজি চিঁই চুলা,叶轮,流道,伺服系统১৫ কেজি ধারণক্ষমতা সোল্ডার পাত্র, ইম্পেলার, টানেল, সার্ভার মোটর |
1套 ((সেট)
|
| ¥ চুলা অতি তাপমাত্রা অতি তরল স্থান সতর্কতা ডিভাইস তাপমাত্রা উপর solder তাপ বিপদাশঙ্কা সিস্টেম | |||
| √ চুলা তাপ নিয়ন্ত্রণ ব্যবস্থা | |||
| ইনলাইন গরম করার জন্য √ √ √ √ √ √ √ √ √ √ √ √ | |||
| 标配5个 接喷嘴 ((内径 4mm x 3pcs, 5mm,6mm)) স্ট্যান্ডার্ড সজ্জিত সোল্ডার ডোজেল | |||
| 7 |
运输部份 কনভেয়র সিস্টেম |
前后运输导轨独立步进驱动 ((喷雾预热段) সামনের এবং পিছনের পরিবহন গাইড রেলের স্বাধীন ধাপে ড্রাইভ (স্প্রে প্রিহিটিং বিভাগ) |
1套 ((সেট)
|
| 前后链条 运输导轨 ((喷雾预热段) সামনের এবং পিছনের চেইন পরিবহন গাইড (স্প্রে প্রিহিটিং বিভাগ) | |||
| PCB板阻??装置喷雾段,预热段পিসিবি প্লেট ব্লকিং ডিভাইসের স্প্রে বিভাগ, প্রিহিটিং বিভাগ | |||
| 前后运输导轨独立步进驱动 (锡炉段) সামনের এবং পিছনের ট্রান্সপোর্ট গাইড রেলের স্বাধীন ধাপে ড্রাইভ (টিন লোডিং বিভাগ) | |||
| 前后滚轮运输导轨 (锡炉段) সামনের এবং পিছনের রোলার পরিবহন গাইড (টিন লোডিং বিভাগ) | |||
| PCB板阻??装置锡炉段PCB প্লেট ব্লকিং ডিভাইস টিন সোল্ডারিং বিভাগ | |||
| পিসিবি প্লেট সাইড ০ ডিভাইসপিসিবি সাইড ক্ল্যাম্পিং সিস্টেম | |||
| 8 | মেশিনের চ্যাসি | 机架及表面喷粉机框架/cover & painting |
1套 ((সেট)
|
