1. সাধারণ ভূমিকা

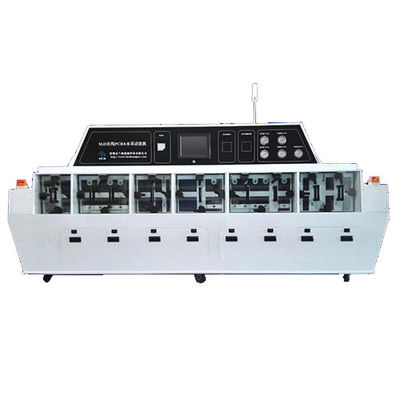

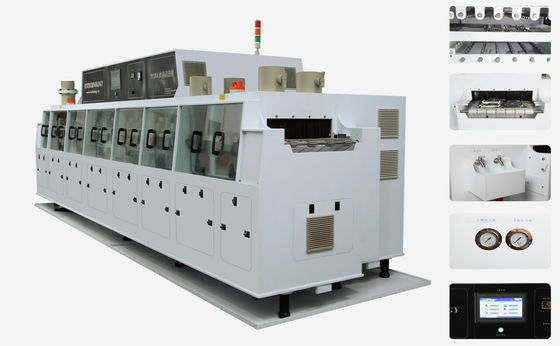

এইচআর- 5800 পিসিবিএ অনলাইন ক্লিনিং মেশিন তিনটি প্রক্রিয়া বিভক্ত করা হয়ঃ রাসায়নিক পরিষ্কার বিভাগ, বিশুদ্ধ জল ধোয়ার বিভাগ এবং শক্তিশালী গরম বায়ু শুকানোর বিভাগ,কংক্রিটকে পরিবেশগত বিচ্ছিন্নতা বা রাসায়নিক প্রাক-পরিষ্কারে বিভক্ত করা যেতে পারে, পূর্ববর্তী রাসায়নিক পরিস্কারকরণ (অন্তর্ভুক্ত 1 বিভাগ এবং 2 বিভাগ), বায়ু কাটা বিচ্ছিন্নকরণ 1, ডিআই ওয়াশিং দূষণ, বায়ু কাটা বিচ্ছিন্নকরণ 2, ডিআই ধোয়া 1, ডিআই ধোয়া 2, চূড়ান্ত ডিআই ধোয়া,বায়ু শুকানোর বায়ু কাটা 1, গরম বায়ু শুকানোর, বায়ু শুকানোর বায়ু কাটা 2, unloader.
2. পরিষ্কারের প্রক্রিয়া
1.রাসায়নিক পরিষ্কারের মডিউল
1.1রাসায়নিক প্রাক পরিষ্কার বা বিচ্ছিন্নতা বিভাগ
প্রাথমিক স্প্রেিং পরিষ্কারের জন্য পণ্যটিতে ডিআই জল বা পরিষ্কারের এজেন্ট সংযুক্ত করুন, পরিষ্কার করার পরে জল বা সমাধানটি রাসায়নিক ট্যাঙ্কে ফিরে আসে বা সরাসরি নিষ্কাশন করে।
ভূমিকাঃ বোর্ডের পৃষ্ঠের বড় দূষণকারীগুলি ধুয়ে ফেলুন, যেমন লোডার বল, ধুলো ইত্যাদি, ফিল্টারিং সিস্টেমটি পানির ট্যাঙ্কে বড় দূষণের প্রবাহকে রোধ করতে পাম্পটি ব্লক করতে ব্যবহৃত হয়।
1.2রাসায়নিক চক্র পরিষ্কার
দ্রাবক ট্যাংক থেকে জল পাম্প করে পিসিবিএ উভয় পক্ষ পরিষ্কার করুন, এবং তারপরে জলটি সরাসরি দ্রাবক ট্যাঙ্কে ফিরিয়ে আনুন বা নিষ্কাশন করুন।রাসায়নিক পরিস্কারকরণ এছাড়াও রাসায়নিক পরিস্কারকরণ 1 এবং রাসায়নিক পরিস্কারকরণ 2 বিভক্ত করা হয়.
ভূমিকাঃ রাসায়নিক বিভাজন, বিভাজন প্রবাহের অভ্যন্তরীণ টেনশন, এবং জল চাপ স্প্রে করে পিসিবিএ পৃষ্ঠ থেকে পৃথক প্রবাহ।
1.3. বায়ু কাটা বিচ্ছিন্নতা
পিসিবিএ বোর্ডটি পরবর্তী ওয়াশিং ট্যাঙ্কে জল এবং দ্রাবক বহন করে না তা নিশ্চিত করার জন্য নল এবং বায়ু ছুরি মিশ্রণের মাধ্যমে পিসিবিএ বোর্ডের পৃষ্ঠটি পরিষ্কার করুন এবং বায়ু কাটুন।
ভূমিকাঃ ডিআই ওয়াটার ট্যাংকটি ওয়াশিং ট্যাঙ্ককে দূষিত করতে বাধা দেয়।
2.ডিআই ধোয়ার মডিউল
2.১ডিআই প্রাক ধোওয়া ((পুনর্ব্যবহারযোগ্য ধোওয়া)
প্রাথমিক স্প্রে পরিষ্কারের জন্য পণ্যটিতে ডিআই জল সংযুক্ত করুন, এবং পরিষ্কারের পরে জলটি প্রাক-রিনিং ডিআই ট্যাঙ্কে ফিরে আসবে।
ভূমিকাঃ বোর্ডের পৃষ্ঠের উপর থাকা ক্লিনিং এজেন্টের অবশিষ্টাংশ ধুয়ে ফেলুন যাতে ক্লিনিং এজেন্টটি ডিআই ধুয়ে ফেলার বিভাগে কমিয়ে দেয় এবং ডিআই জলের ট্যাঙ্ককে দূষিত করে।
2.২বাতাস কাটার জন্য বিচ্ছিন্নতা
পিসিবিএ বোর্ডের পৃষ্ঠটি একটি বায়ু ছুরি দিয়ে কাটা হয় যাতে পৃষ্ঠ থেকে বেশিরভাগ জল অবশিষ্টাংশ অপসারণ করা হয় এবং নিশ্চিত করা হয় যে পিসিবিএ বোর্ডের পৃষ্ঠ থেকে শুকানোর বিভাগে কোনও ডিআই জল বহন করা হয় না।
2.3.DI জলচক্র ধোয়ার
ডিআই ট্যাংক থেকে পানি পাম্প করে পিসিবিএ-র উভয় দিক পরিষ্কার করুন এবং পরিষ্কার করার পরে পানি ডিআই ট্যাঙ্কে ফিরে আসবে। ডিআই জলচক্র ধোয়ার দুটি বিভাগে বিভক্তঃ ধোয়ার 1 এবং ধোয়ার 2,প্রতিটিতে একটি করে ওয়াটার ট্যাংক রয়েছে.
ভূমিকাঃ স্প্রে ওয়াটার চাপ দ্বারা ফ্লাক্স বা রাসায়নিক অবশিষ্টাংশ ধুয়ে ফেলা।
2.4...........
ডিআই জেনারেটর সরাসরি এই বিভাগে ডিআই জল সরবরাহ করে, যার পরে জল সরাসরি ডিআই ট্যাঙ্কে স্রোত বা প্রবাহিত হয়।
ভূমিকাঃ পরিষ্কারের মাধ্যমটি মানসম্মত কিনা তা নিশ্চিত করা।
3. চূড়ান্ত বায়ু কাটা বিচ্ছিন্ন এবং শুকানোর
পিসিবিএ বোর্ডের পৃষ্ঠটি একটি বায়ু ছুরি দিয়ে কাটা হয় যাতে পৃষ্ঠ থেকে বেশিরভাগ জল অবশিষ্টাংশ অপসারণ করা হয় এবং নিশ্চিত করা হয় যে পিসিবিএ বোর্ডের পৃষ্ঠ থেকে শুকানোর বিভাগে কোনও ডিআই জল বহন করা হয় না।
ভূমিকাঃ গরম বায়ু শুকানোর বিভাগে ডিআই জল প্রবেশ করতে বাধা দেয়, যাতে বায়ু শুকানোর প্রভাব প্রভাবিত না হয়।
3.1.শেষ বায়ু কাটা বিচ্ছিন্ন ((শীতল বায়ু শুকানোর) ।
3.2- গরম বাতাসে শুকানো।
3.3- ঠান্ডা বাতাসে শুকানো।
3টেকনিক্যাল প্যারামিটার
| পয়েন্ট | নামকরণ | টেকনিক্যালসূচক |
| 1 | আকার | L5860mm*W1650mm*H1650mm |
| 2 | শক্তি | প্রায় ১০৬ কিলোওয়াট |
| 3 | পরিষ্কার করা যায় এমন পণ্যের আকার | 500mm ((W) * 450mm ((L) * 80mm ((H) |
| 4 | পরিষ্কারের তরল খরচ | 1.5 থেকে 2.5 লিটার/ঘন্টা |
| 5 | ডিআই পানি খরচ | 6L-12L/H |
| 6 | কনভেয়র স্পিড | 10mm/min-1000mm/min |
| 7 | কন্ট্রোল মোড | টাচ স্ক্রিন + পিএলসি |
| 8 | শরীরের উপাদান | ক্ষয় প্রতিরোধী উচ্চতর পিপি উপাদান |
| 9 | জাল বেল্টের উপাদান | SUS316 |
| 10 | পাওয়ার সাপ্লাই প্রয়োজনীয়তা | ৩পিএইচ, ৩৮০ ভিএসি, ৫টি তার |
| 11 | ওজন | প্রায় ২,২০০ কেজি |
| 12 | ডিআই জলের গুণমানের প্রয়োজনীয়তা | >15MΩ |
| 13 | ডিআই জল প্রবাহের প্রয়োজনীয়তা | 0.5 মি 3 / ঘন্টা |
| 14 | বায়ুচলাচল প্রয়োজনীয়তা | ৫৪০০ মি৩/ঘন্টা |
| 15 | চলমান শব্দ | < ৬৮ ডিবিএ |
| 16 | রাসায়নিক পরিষ্কারের এলাকার স্প্রে চাপ | ২৫-৪৫ পিসি |
| 17 | ডিআই ধুয়ে ফেলার এলাকার স্প্রে চাপ | ২৫-৪৫ পিসি |
| 18 | পরিষ্কার করার জন্য পণ্যের ওজন | < ১০ কেজি |
| 19 | রাসায়নিক পরিষ্কারের বিভাগে তরল ট্যাঙ্কের তাপমাত্রা | ২৫-৭৫°সি |
| 20 | বায়ু ছুরি কোণ | কোণ এবং উচ্চতা নিয়মিত |
| 21 | স্প্রেিং টিউব ইনস্টলেশন মোড | সহজ প্রতিস্থাপনের জন্য দ্রুত সংযোগ |
| 22 | জালের বেল্টের সর্বাধিক প্রস্থ | ৫০০ মিমি |
| 23 | স্বয়ংক্রিয় তরল ভর্তি সিস্টেম | হ্যাঁ, বিকল্প পয়েন্ট |
| 24 | তরল পাইপ ইনস্টলেশন মোড | সহজ প্রতিস্থাপনের জন্য দ্রুত সংযোগ |
| 25 | পরিস্রাবণের নির্ভুলতা (স্তর ২) | ১০০ মিমি |
4. পণ্য বৈশিষ্ট্য
1. প্রধান নিয়ন্ত্রণ প্যানেল
1.১ রাসায়নিক পরিষ্কারের চাপ, ধুয়ে ফেলার চাপ, ডিআই জল চাপ ইত্যাদি প্রদর্শন করা।
1.২ বিভিন্ন যন্ত্রপাতি দিয়ে সজ্জিত, যার মধ্যে রয়েছে এম্পমিটার, ডি-ইউনাইজড ওয়াটার রেসিসিভিটি মিটার (বিকল্প), ডি-ইউনাইজড ওয়াটারের পিএইচ (বিকল্প) ইত্যাদি।
চাপ পরিমাপকারী
2. টাচ স্ক্রিন কন্ট্রোল সিস্টেম
2.১ টাচ স্ক্রিন অপারেটিং প্ল্যাটফর্ম।
2.২ সিস্টেম প্যারামিটার পাসওয়ার্ড সুরক্ষা।
2.৩ সহজেই ব্যবহারযোগ্য মানব-মেশিন ইন্টারফেস।
2.4 এলার্ম সিস্টেম এবং ত্রুটি সতর্কতা।
2.5 সীমানা সুরক্ষা ফাংশন, যখন ডিভাইসটি সীমানা মান অতিক্রম করে, এটি টাচ স্ক্রিন থেকে প্রদর্শিত হবে এবং অ্যালার্ম দেওয়া হবে।
2.6 তিন রঙের সতর্কতা মোমবাতি।
2.7 ওম্রন পিএলসি কন্ট্রোল এবং আমদানি করা ব্র্যান্ডের ইলেকট্রনিক কন্ট্রোল উপাদান।
2.8 ট্যাচ-স্ক্রিন অপারেটিং প্ল্যাটফর্ম।
2.9 প্রবেশদ্বারটি ফটো ইলেকট্রিক সেন্সর দিয়ে সজ্জিত, যা স্বয়ংক্রিয়ভাবে সরঞ্জামটি চালু/বন্ধ করতে পারে।
টাচ স্ক্রিন ইন্টারফেসবৈদ্যুতিক নিয়ন্ত্রণ বাক্স (ওম্রন পিএলসি)
3স্টেইনলেস স্টীল জাল কনভেয়র সিস্টেম বা চেইন কনভেয়র সিস্টেম
3.1 316L স্টেইনলেস স্টীল জাল বেল্ট বা কনভেয়র চেইন, জারা প্রতিরোধের।
3.২ ধাপবিহীন গতি নিয়ন্ত্রন, নিয়মিত ১০-১০০০ মিমি/মিনিট।
3.3 প্রবেশদ্বারে ফটো ইলেকট্রিক সেন্সর রয়েছে, যা পণ্যের পরিমাণ গণনা করতে পারে।
3.4 শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা নকশা ধারণা গ্রহণ করুন, আনয়ন স্টার্ট ফাংশন গ্রহণ করতে পারেন।
আলোকবিদ্যুৎ সেন্সর স্টেইনলেস স্টীল জাল বেল্ট
4.১ রাসায়নিক পরিষ্কারের বিভাগে 316L স্টেইনলেস স্টিলের নল এবং টিউব ব্যবহার করা হয়, জারা প্রতিরোধী।
4.২ ডিআই ধুয়ে ফেলার অংশটি নিয়ন্ত্রিত কোণ সহ পলিস্টার নল এবং টিউব গ্রহণ করে।
4.৩ নজল কোণ নিয়ন্ত্রনযোগ্য, সহজেই বিচ্ছিন্ন করা যায়।
4.4 বড় প্রবাহের নকশা সহ মাঝারি এবং নিম্ন চাপের স্প্রে গ্রহণ করুন।
স্প্রে নল এবং টিউব ফিল্টার
