বৈশিষ্ট্যঃ

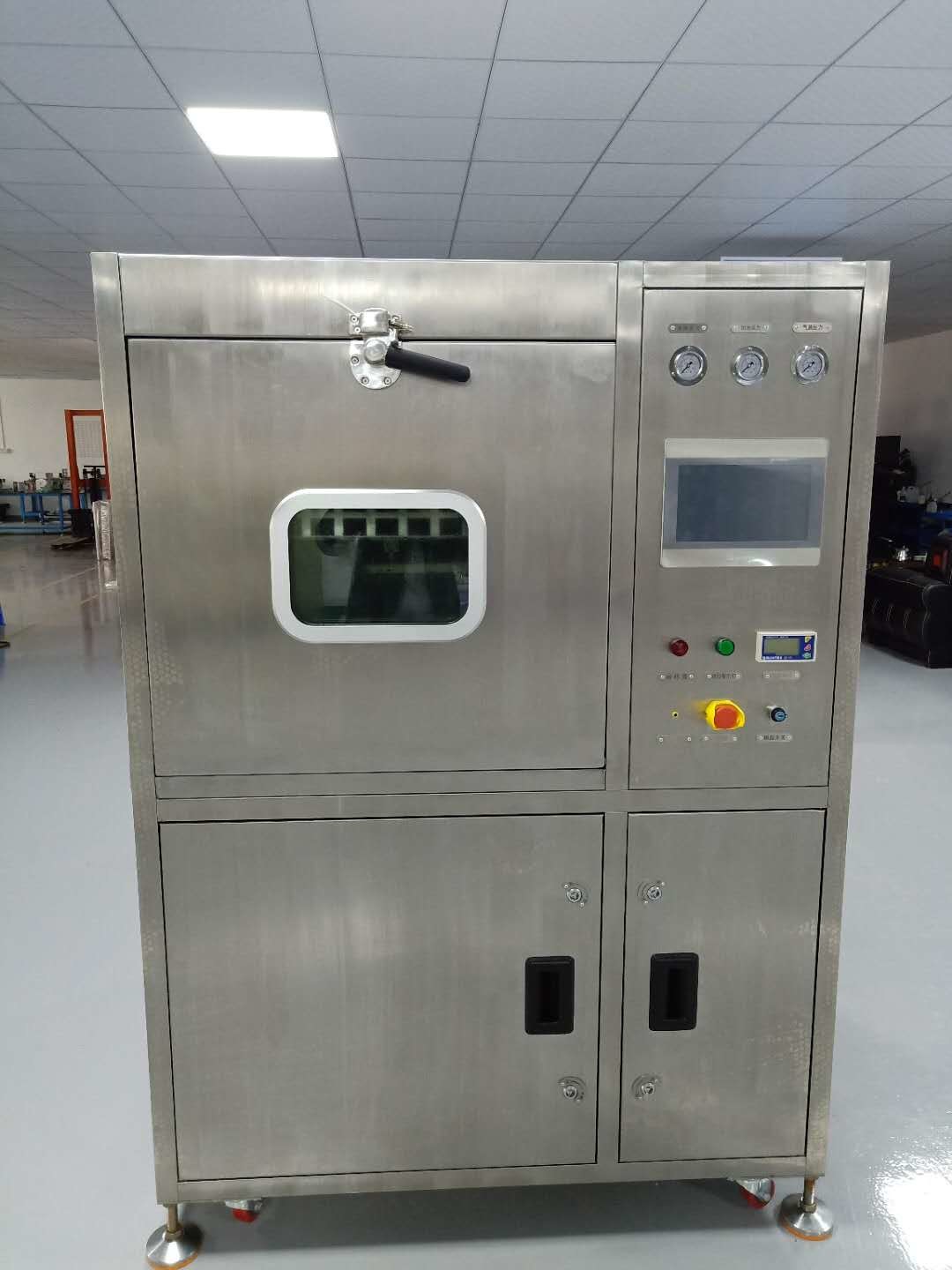

1. পুরো প্রক্রিয়া দৃশ্যমান: পরিষ্কার প্রক্রিয়া সামনের জানালা এবং LED আলো মাধ্যমে দৃশ্যমান হতে পারে।
2. স্বয়ংক্রিয় পরিষ্কারের মোডঃ পরিষ্কার, ধুয়ে ফেলা, শুকনো প্রক্রিয়া এক ক্যাবিনেট এবং কম্প্যাক্ট মেশিনে সম্পন্ন করা যেতে পারে।

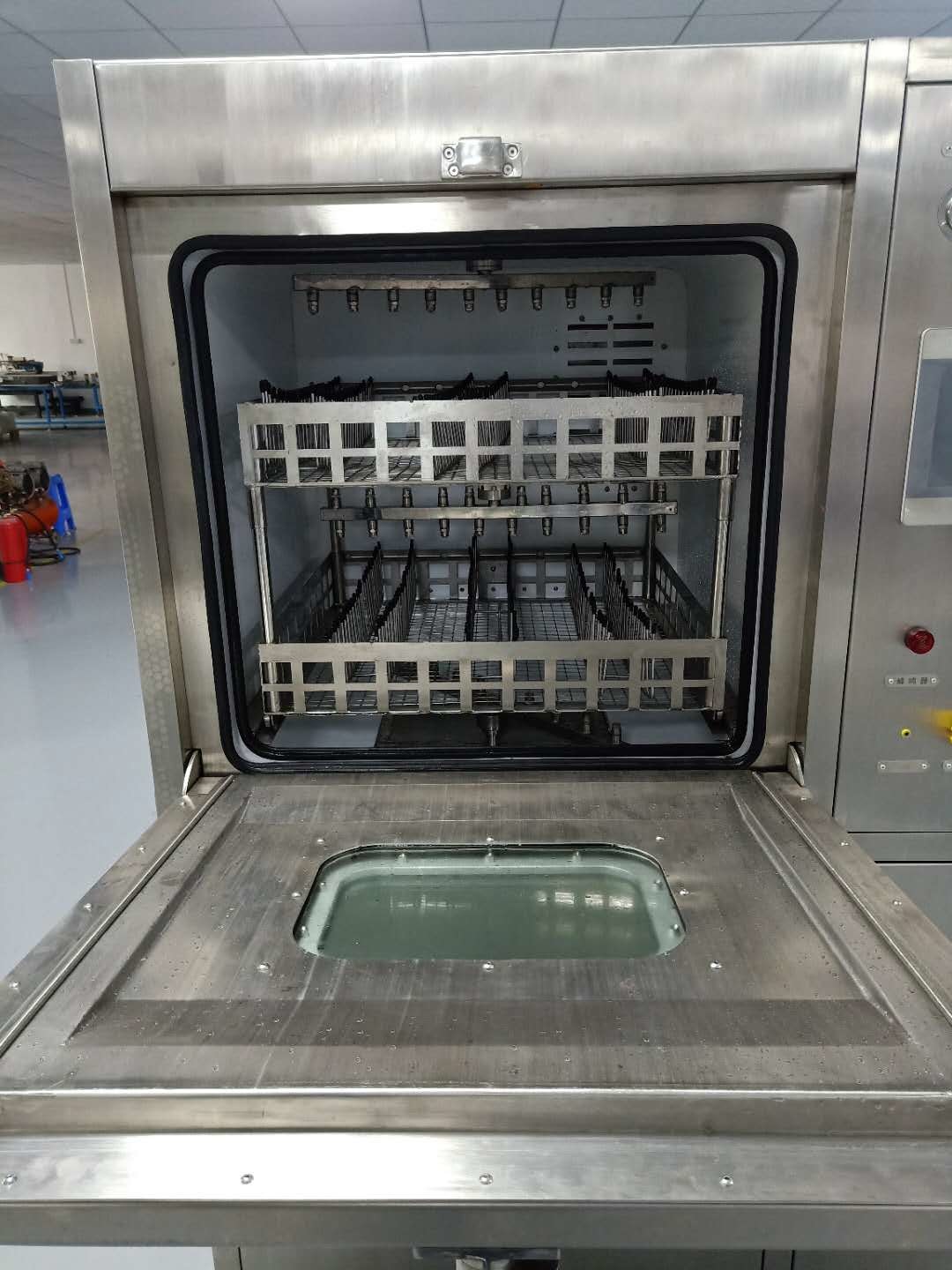

3. সবচেয়ে বিজ্ঞানসম্মত নল নকশাঃ বাম এবং ডান ধাপে ধাপে বন্টন ব্যবহার --- পরিষ্কারের দক্ষতা বৃদ্ধি,উপরের এবং নিম্ন dislocation বন্টন - সম্পূর্ণরূপে পরিষ্কার অন্ধ এলাকা সমাধান;
4. চাপ সামঞ্জস্যযোগ্য নকশাঃ সংঘর্ষের শর্তে উচ্চ চাপের স্প্রেতে ছোট এবং হালকা পিসিবিএ সমাধানের জন্য, স্প্ল্যাশ সমস্যা;
5. স্ট্যান্ডার্ড ডিলেশন ট্যাঙ্ক গরম করার সিস্টেমঃ পরিষ্কারের দক্ষতা ব্যাপকভাবে উন্নত করুন। পরিষ্কারের সময় সংক্ষিপ্ত করুন;
6. একটি বিস্তৃত পরিষ্কার সিস্টেমঃ এসএমটি জন্য; THT পিসিবিএ অবশিষ্ট রজন পৃষ্ঠ welding পরে, জল দ্রবণীয় flux,বিশুদ্ধ এবং কার্যকর পরিষ্কারের জন্য অ-পরিষ্কার ফ্লাক্স / সোল্ডার পেস্ট এবং অন্যান্য জৈব এবং অজৈব দূষণকারী;
7. যোগ করার জন্য সুবিধাজনক পরিষ্কার দ্রবীভূতঃ ম্যানুয়ালি যোগ করা যেতে পারে, কিন্তু ডিআই জল এবং রাসায়নিক তরল (বিকল্প) দিয়ে স্বয়ংক্রিয়ভাবে অনুপাত (5% থেকে 25%) সেট করেও;
8অস্থায়ী ট্যাঙ্ক এবং সহায়ক গরম করার ব্যবস্থাঃ অস্থায়ী ট্যাঙ্কটি দ্রবীভূত এবং ডিআই জল সংরক্ষণের জন্য ব্যবহৃত হয়।
পরিষ্কার প্রক্রিয়া চলাকালীন, বায়ু পাম্প ডিলেশন ফর্ম ডিলেশন ট্যান শোষণ এবং অস্থায়ী ট্যাংক পাঠাতে, তারপর ওয়াশ পাম্প PCBA পরিষ্কার করার অস্থায়ী ট্যাংক থেকে ডিলেশন শোষণ।বায়ু পাম্প অস্থায়ী ট্যাংক থেকে dilution শোষণ এবং dilution tank তাদের ফিরে পাঠাতে.
ধুয়ে ফেলার প্রক্রিয়া চলাকালীন, এয়ার পাম্পটি ডিআই জল উত্পাদন মেশিন থেকে ডিআই জল শোষণ করে এবং এটি অস্থায়ী ট্যাঙ্কে প্রেরণ করে, প্রতিবার ধুয়ে ফেলার পরে, ডিআই জল অস্থায়ী ট্যাঙ্ক থেকে ছেড়ে দেওয়া হবে।প্রয়োজনে ধুয়ে ফেলার পানি গরম করা যেতে পারে;
9. কম অপারেটিং খরচঃ অন্তর্নির্মিত ফিল্টার পুনরাবৃত্তি ব্যবহার dilutions করে তোলে। পরিষ্কার প্রক্রিয়া শেষে সংকুচিত বায়ু ফুঁ পদ্ধতি ব্যবহার করেঃপাইপলাইন এবং পাম্প থেকে অবশিষ্ট ডিটারজেন্ট উড়িয়ে দিন , যা কার্যকরভাবে 50% ডিলেশন সাশ্রয় করে।
10. ঘনত্ব তরল ক্ষতিপূরণ ফাংশনঃপুনরাবৃত্তি ব্যবহারের পরে দ্রবণের ঘনত্ব কমতে থাকবে যা পিসিবিএ-র পরিষ্কারের প্রভাব এবং পরিষ্কারের দক্ষতাকে প্রভাবিত করবে, এই সময়ে, দ্রবীভূতকরণের ঘনত্বের ক্ষতিপূরণ দিতে দ্রবীভূতকরণের ট্যাঙ্কে কিছু ঘনীভূত তরল যোগ করতে হবে।ঘনত্ব তরল যোগ পরিমাণ বাস্তব পরিস্থিতি অনুযায়ী নিয়মিত করা যেতে পারে.
টেকনিক্যাল প্যারামিটারঃ
বিষয়বস্তু | প্যারামিটার |
মডেল নং | HR-Q6 |
পরিষ্কার এলাকার আকার | L610*W560*H160 মিমি 2 স্তর |
কনসেন্ট্রেশন ট্যাঙ্কের ক্ষমতা | ৩০ লিটার |
ডিলেশন ট্যাঙ্কের ধারণক্ষমতা | ৭০ লিটার |
স্প্রে ট্যাঙ্কের ধারণক্ষমতা | ১৭-২৩ এল |
স্প্রেয়ার হিটার পাওয়ার | ৬ কিলোওয়াট |
পরিষ্কারের সময় | ০-৯৯ মিনিট (নিয়মিত) |
পরিষ্কারের তাপমাত্রা (তরল) | রুম তাপমাত্রা ~ 75°C (নিয়মিত) |
ধুয়ে ফেলার সময় | ১ মিনিট/সময় ((১-৫৯ বার/নিয়মিত) |
ধুয়ে ফেলার তাপমাত্রা ((DI জল) | রুম তাপমাত্রা ~ 75 °C ((নিয়মিত) |
শুকানোর সময় | 0~99 মিনিট/ ((নিয়মিত) |
প্রতিরোধের পর্যবেক্ষণ পরিসীমা | ০-১৮ এম |
সোলভেন্ট ট্যাঙ্ক হিটার পাওয়ার | ৯ কিলোওয়াট |
শুষ্কতা | রুম তাপমাত্রা ~ 99 °C/ (নিয়মিত) |
শুকানোর গরম করার ক্ষমতা/কেডব্লিউ | ৬ কিলোওয়াট |
ইনজেকশন চাপ | 30PSI- 90PSI (নিয়মিত) |
রাসায়নিক শ্রেণীর ফিল্টার |
0.২২ মাইক্রোমিটার (ফিল্টার পার্টিকলসঃসোল্ডার পেস্ট, রোজিন, প্রবাহ এবং দূষণকারী পদার্থ) |
ডি ওয়াটার ফিল্টার | 1 ইঞ্চি দ্রুত জংশন টাইপ ইন্টারফেস |
রাসায়নিক নিষ্কাশন বন্দর | 1 ইঞ্চি দ্রুত জংশন টাইপ ইন্টারফেস |
রিয়েল টাইম প্রেসারমিটার | ৩ পিসিএস (নোজেল/ডিআই জল/অবশিষ্ট) |
অনুভূমিক স্প্রে পাম্প | 5.৫ কিলোওয়াট |
নির্গমন খোলার আকার | Φ100 ((W) *30mm ((H) |
পাওয়ার;এয়ার সোর্স | AC380V 50HZ 65A/0.45MPa~0.75MPa |
নেট ওজন | ৪০০ কেজি |
মাত্রা | L1400*W1350*H1830 মিমি |
শেঞ্জেন হোনরিয়েল টেকনোলজি কোং লিমিটেডএটি একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ, যা বিশ্বের শীর্ষ ৫০০ ইলেকট্রনিক্স কোম্পানির জন্য এসএমটি সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়, সেবা প্রদানের ক্ষেত্রে বিশেষীকরণ করেছে।কোম্পানির নথিভুক্ত মূলধন ৫ মিলিয়নকোম্পানি প্রতিষ্ঠার পর থেকে, হোনরিয়েল প্রযুক্তির বিকাশকে তার মূল, গুণমানকে তার বেঁচে থাকার, স্বাধীন গবেষণা ও উন্নয়ন এবং ক্রমাগত উদ্ভাবনে অবিচল রয়েছে।অবিরাম প্রচেষ্টার পর, এটিতে বেশ কিছু হাই-টেক উদ্ভাবনের পেটেন্ট রয়েছে ।
প্রশ্ন ১ঃ এর চক্রকাল কত?HR-Q6ব্যাচ ক্লিনিং মেশিন?
উত্তরঃ মোট ৩০-৪৫ মিনিট। ধোয়া ১০ মিনিট + ধুয়ে ফেলা ১০ মিনিট + শুকিয়ে ফেলা ১০-২৫ মিনিট।
Q2: কোন তরল ব্যবহার করা যেতে পারেHR-Q6পিসিবিএ পরিষ্কার করতে?
A2: পানি ভিত্তিক PCBA পরিষ্কার তরল ওয়াশ, DI জল ধুয়ে ফেলুন।
Q3: অনেক pcbas করতে পারেনHR-Q6এক চক্রের মধ্যে পরিষ্কার?
A3: L200 * W100mm আকারের PCBA উদাহরণস্বরূপ, এটি 30 ~ 40pcs পরিষ্কার করতে পারে।
প্রশ্ন 4: মেশিনে ধোয়া, ধুয়ে ফেলা এবং শুকানোর পরে কি পিসিবিএগুলি বেক করা দরকার?
উত্তরঃ অবশ্যই, পরিষ্কার করার পরে পিসিবিএগুলিকে বৈদ্যুতিক চুলায় রেখে 100 ~ 110 ° C এ 2 ঘন্টা বা 80 ~ 90 ° C এ 4 ঘন্টা বেক করতে হবে যাতে পিসিবিএ সম্পূর্ণ শুকিয়ে যায়।
পরিষ্কারের আগে এবং পরে ছবি তুলনা করুনঃ
