3D SPI সম্পূর্ণরূপে ছায়া এবং সনাক্তকরণ প্রক্রিয়ায় এলোমেলো প্রতিফলন সমস্যা সমাধান করতে পারেন, যাতে solder paste 3D সনাক্তকরণ
সঠিকতা বেশি; একটি 5M পিক্সেল উচ্চ গতির ক্যামেরা দিয়ে সজ্জিত, সনাক্তকরণের গতি দ্রুত, চিত্রটি আরও সূক্ষ্ম এবং সমৃদ্ধ; এটি একটি আদর্শ
উচ্চ গতির এবং উচ্চ নির্ভুলতা উৎপাদন লাইন জন্য পছন্দ।
টেকনিক্যাল প্যারামিটারঃ
| মডেল | A510 | A510DL | A1200 |
| পিসিবি আকার | ৫৫*৫৫ ~ ৪৫০*৪৫০ মিমি | 55*55 ~450*310 মিমি ডাবল | 55*55 ~ 1200*650 মিমি |
| পিসিবি টিকতা | 0.5 ~ 7.0 মিমি | ||
| পিসিবি ওজন | ≤5.0kg | ||
| কনভেয়র সমন্বয় | ম্যানুয়াল/অটোমেটিক | ||
| পরিমাপের ধরন | উচ্চতা,পৃষ্ঠা,ভলিউম,অফসেট,ব্রিজ,আকৃতি ((অন্তর্ধান প্রিন্ট,অপর্যাপ্ত টিন,অধিক টিন,ব্রিজিং,অফসেট,ভুল আকৃতি,পৃষ্ঠ দূষণ) | ||
| পেস্ট উচ্চতা | 0 ~ 550um | ||
| মিন প্যাড পিচ | ≥100um | ||
| পরিমাপ নীতি | 3 ডি সাদা আলো পিএসএলএম পিএমপি ((প্রোগ্রামযোগ্য স্পেসিয়াল লাইট মডুলেশন, ফেজ পরিমাপ প্রোফাইলমেট্রি) | ||
| পরিদর্শন প্রধানের সংখ্যা | 1 | ||
| ক্যামেরা পিক্সেল | 5M, (10M/12M বিকল্প হিসাবে) | ||
| সনাক্তকরণের গতি | 0.35 ~ 0.5s/FOV | ||
| প্রোগ্রামের সময় | ৫-১০ মিনিট | ||
| ডেটা টাইপ | গারবার ডেটা ২৭৪ডি/২৭৪এক্স, স্ক্যান পিসিবি | ||
| শক্তি | AC220,50/60Hz,1KVA | ||
| মেশিনের মাত্রা | 1000*1150*1530 মিমি | 1000*1350*1530 মিমি | 1730*1420*1530 মিমি |
| ওজন | ৯৬৫ কেজি | ১,২০০ কেজি | ১,৬০০ কেজি |
মূল প্রযুক্তি এবং বৈশিষ্ট্য
1. প্রোগ্রামযোগ্য কাঠামোগত গ্রিটিং পিএমপি ইমেজিং প্রযুক্তি
মুদ্রিত সোল্ডার পেস্টের ত্রিমাত্রিক পরিমাপ অর্জনের জন্য ফেজ মডুলেশন প্রোফাইলিং প্রযুক্তি (পিএমপি) ব্যবহার করা হয়।যা উচ্চ গতির পরিদর্শন নিশ্চিত করার সময় পরিমাপের নির্ভুলতা ব্যাপকভাবে উন্নত করতে পারে.
এটি ২.৮ মাইক্রোমিটার পর্যন্ত বিভিন্ন ধরণের সনাক্তকরণের নির্ভুলতা প্রদান করে।4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm ইত্যাদি এটি পণ্যের বৈচিত্র্য এবং সনাক্তকরণের গতির জন্য গ্রাহকের প্রয়োজনীয়তা পূরণ করে।
উচ্চমূল্যের টেলিসেন্ট্রিক লেন্স এবং বিশেষ সফটওয়্যার টেস্ট অ্যালগরিদম ব্যবহার করে সাধারণ লেন্স, স্কিন্ট এবং বিকৃতির সমস্যা সমাধান করে।যা পরিদর্শন নির্ভুলতা এবং পরিদর্শন ক্ষমতা ব্যাপকভাবে উন্নত করে. FPC warping এর জন্য শিল্পের শীর্ষস্থানীয় স্ট্যাটিক ক্ষতিপূরণ অর্জন করে।
যে কোন স্তরের অভিজ্ঞতার ইঞ্জিনিয়াররা গারবার আমদানি সফটওয়্যার মডিউল এবং বন্ধুত্বপূর্ণ প্রোগ্রামিং ইন্টারফেসের মাধ্যমে সিস্টেমটি দ্রুত এবং সঠিকভাবে স্বতন্ত্রভাবে প্রোগ্রাম করতে পারে।অপারেটর দ্বারা এক বোতাম অপারেশন এছাড়াও ব্যাপকভাবে প্রশিক্ষণ জন্য প্রয়োজনীয়তা কমাতে ডিজাইন করা হয়.
মিনিএলইডি এবং মাইক্রোএলইডি ছোট ছোট এলইডি লাইট দিয়ে গঠিত। একটি একক বোর্ডে ছোট ছোট এলইডিগুলির সংখ্যা 1 মিলিয়নেরও বেশি প্যাড পৌঁছতে পারে। মিনিএলইডি এর একক ইউনিটের আকার প্রায় 100-200 মাইক্রোমিটার,যখন MicroLED এর একক ইউনিটের আকার 50μm হতে পারেঅতএব, উচ্চ ঘনত্বের পণ্যগুলিতে ব্যবহৃত 3DSPI সরঞ্জামগুলি শিল্পের সর্বোচ্চ কনফিগারেশন ব্যবহার করে; বিশেষত মার্বেল প্ল্যাটফর্মগুলির ব্যবহার,ছোট আকারের প্যাডগুলির গতির নির্ভুলতা নিশ্চিত করার জন্য রৈখিক মোটর এবং রৈখিক এনকোডার. শিল্পের শীর্ষস্থানীয় 1.8μm রেজোলিউশন টেলিসেন্ট্রিক লেন্স ব্যবহার করে এবং Gerber রূপান্তর, লোড কাজ, অ্যালগরিদম, তথ্য সঞ্চয় এবং অনুসন্ধান, ইত্যাদি, সঠিকতা,পরিদর্শনের গতি এবং দক্ষতা ব্যাপকভাবে উন্নত হয়েছে.

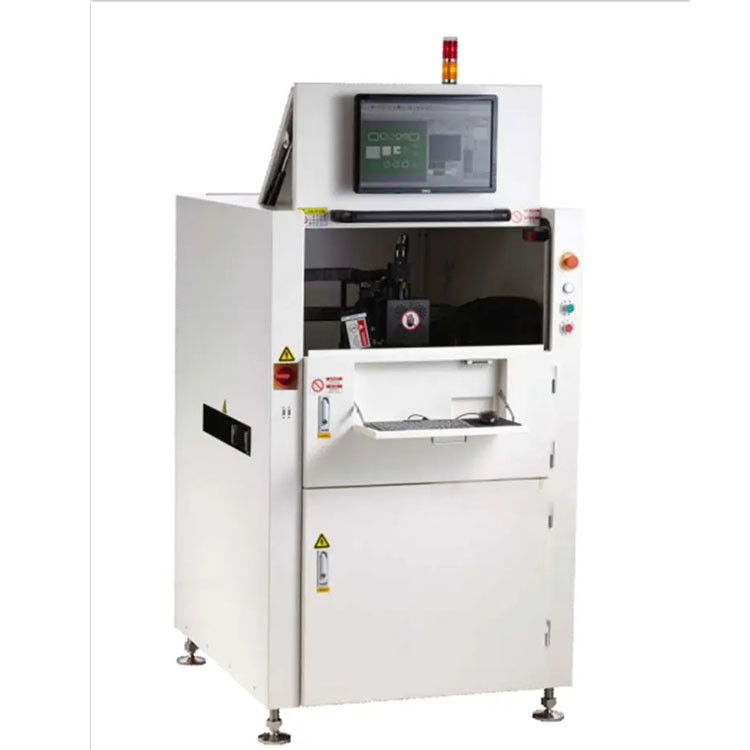

ছবি প্রদর্শনী
