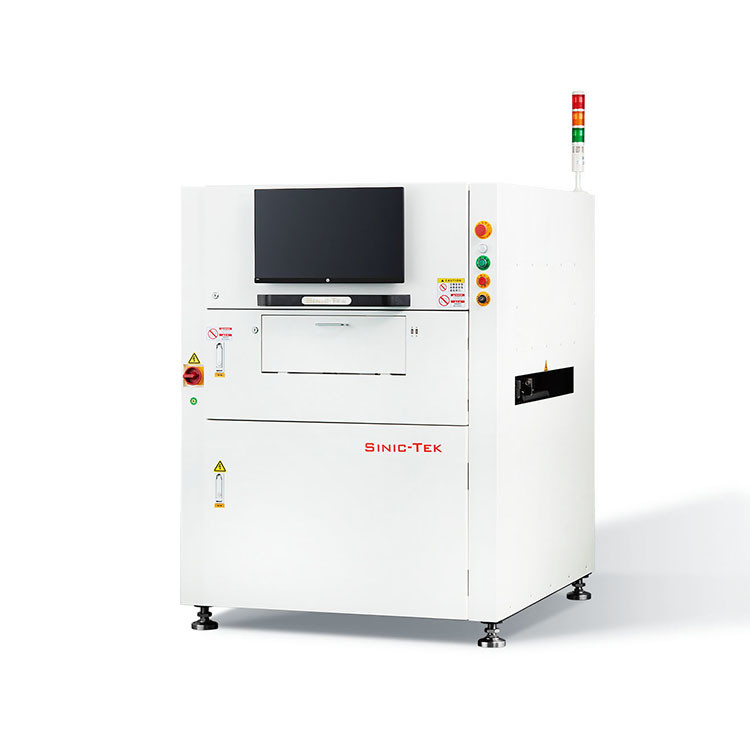

অনলাইন হাই স্পিড 3 ডি এসপিআই এসএমটি মেশিন এসএমডি সোল্ডার পেস্ট পরিদর্শন সরঞ্জাম A630

টেকনিক্যাল প্যারামিটারঃ

পরিদর্শন নীতিঃ প্রোগ্রামযোগ্য ফেজ কনট্যুর মডুলেশন পরিমাপ কৌশল ((PSLM PMP)

পরিদর্শনের ধরনঃ আয়তন, আয়তন, উচ্চতা, এক্সওয়াই অফসেট, আকৃতি ইত্যাদি।

ত্রুটির ধরনঃ শিফট, অত্যধিক সোল্ডার, অপর্যাপ্ত সোল্ডার, অফসেট, বিকৃত আকৃতি ইত্যাদি।

ক্ষুদ্রতম উপাদান আকারঃ 01005

সঠিকতা: XY=10 um, উচ্চতা = 0.37 um.

পুনরাবৃত্তিযোগ্যতাঃ উচ্চতাঃ≤1 মিমি (4 সিগমা);ভলিউম/উচ্চতাঃ<1% ((4 সিগমা) ।

সর্বাধিক লোডিং PCB আকার ((X * Y): 630x686mm।

পরিদর্শন গতিঃ ০.৪২ এসইসি/এফওভি।

বিশ্বাসযোগ্য সনাক্তকরণের সময়ঃ 0.3 সেকেন্ড/টুকরা।

সর্বোচ্চ সনাক্তকরণ উচ্চতাঃ ± 450um ((± 1200umOption) ।

আরজিবি টিউন পেটেন্টকৃত প্রযুক্তি।

ডি-লাইটিং পেটেন্ট প্রযুক্তি।

ট্র্যাকযোগ্যতার সাথে বারকোড ফাংশন।

মাউন্টারদের কাছে Badmark ট্রান্সফার ফাংশন।

আইএমএস সিস্টেম ফাংশন অ্যাক্সেস করুন।

অপারেটিং সিস্টেম সাপোর্টঃ উইন্ডোজ 10 পেশাদার (64 বিট) ।

পাঁচ মিনিটের প্রোগ্রামিং, এক ক্লিক অপারেশন.

এসপিসি প্রক্রিয়া নিয়ন্ত্রণ।

মূল প্রযুক্তি এবং বৈশিষ্ট্য

1. প্রোগ্রামযোগ্য কাঠামোগত গ্রিটিং পিএমপি ইমেজিং প্রযুক্তি

মুদ্রিত সোল্ডার পেস্টের ত্রিমাত্রিক পরিমাপ অর্জনের জন্য ফেজ মডুলেশন প্রোফাইলিং প্রযুক্তি (পিএমপি) ব্যবহার করা হয়।যা উচ্চ গতির পরিদর্শন নিশ্চিত করার সময় পরিমাপের নির্ভুলতা ব্যাপকভাবে উন্নত করতে পারে.

2.অ্যাক্টিভ আরজিবি ২ ডি লাইট সোর্স, ২ ডি লাইট সোর্স

পেটেন্টকৃত আরজিবি টিউন ফাংশন লাল, সবুজ এবং নীল ছবি নেয় এবং অনন্য ফিল্টার অ্যালগরিদমের সাথে, সোল্ডার ব্রিজ সনাক্তকরণ মিথ্যা অ্যালার্ম এবং আপেক্ষিক শূন্য পৃষ্ঠ অনিশ্চিত সমস্যা সমাধান করতে।মুদ্রিত সোল্ডার পেস্টের 2D/3D পরিমাপ এবং চিত্র প্রদান করুন২ ডি আলোকসজ্জার সাথে কাজ করার সময় লেদারের মধ্যে লাল রঙের RGB রঙের বিকৃতি প্রভাবের কোণ দ্বারা সৃষ্ট সমস্যাগুলি এড়ানো হয়; বিভিন্ন PCB রঙের RGB টিউনিং আরও বহুমুখী;বিভিন্ন ধরনের ডেলিভারি প্রসেস টেস্টিং সম্পন্ন করুন ; সরঞ্জাম (উচ্চতা, ভলিউম, এলাকা) এবং ব্যবহারযোগ্যতা নির্ভুলতা ব্যাপকভাবে উন্নত।

3. উচ্চ রেজোলিউশন এবং উচ্চ ফ্রেম রেট ইমেজ প্রসেসিং ইউনিট

এটি ২.৮ মাইক্রোমিটার পর্যন্ত বিভিন্ন ধরণের সনাক্তকরণের নির্ভুলতা প্রদান করে।4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm ইত্যাদি এটি পণ্যের বৈচিত্র্য এবং সনাক্তকরণের গতির জন্য গ্রাহকের প্রয়োজনীয়তা পূরণ করে।

4.Z-AXIS ডায়নামিক কমপেনশন + টেলিসেন্ট্রিক লেন্স স্ট্যাটিক কমপেনশন

উচ্চমূল্যের টেলিসেন্ট্রিক লেন্স এবং বিশেষ সফটওয়্যার টেস্ট অ্যালগরিদম ব্যবহার করে সাধারণ লেন্স, স্কিন্ট এবং বিকৃতির সমস্যা সমাধান করে।যা পরিদর্শন নির্ভুলতা এবং পরিদর্শন ক্ষমতা ব্যাপকভাবে উন্নত করে. FPC warping এর জন্য শিল্পের শীর্ষস্থানীয় স্ট্যাটিক ক্ষতিপূরণ অর্জন করে।

5. মিনিট প্রোগ্রামিং এবং একটি প্রেস অপারেশন

যে কোন স্তরের অভিজ্ঞতার ইঞ্জিনিয়াররা গারবার আমদানি সফটওয়্যার মডিউল এবং বন্ধুত্বপূর্ণ প্রোগ্রামিং ইন্টারফেসের মাধ্যমে সিস্টেমটি দ্রুত এবং সঠিকভাবে স্বতন্ত্রভাবে প্রোগ্রাম করতে পারে।অপারেটর দ্বারা এক বোতাম অপারেশন এছাড়াও ব্যাপকভাবে প্রশিক্ষণ জন্য প্রয়োজনীয়তা কমাতে ডিজাইন করা হয়.

6.পাওয়ারফুল প্রসেস এনালাইসিস (এসপিসি)

রিয়েল-টাইম এসপিসি তথ্য প্রদর্শন, ব্যবহারকারীদের জন্য শক্তিশালী মান নিয়ন্ত্রণ প্রদান করে। সম্পূর্ণ বিভিন্ন এসপিসি সরঞ্জাম, এক নজরে ব্যবহারকারীদের জন্য উপলব্ধ।
