বৈশিষ্ট্যঃ
1. পেশাদার লেন্স ডিজাইনের লেন্স ইমেজটিকে আরও অভিন্ন এবং সূক্ষ্ম করে তোলে এবং সনাক্তকরণের স্থিতিশীলতাকে ব্যাপকভাবে উন্নত করে।
2. এটি গারবার ফাইল প্রোগ্রামিংয়ে আমদানি করা যেতে পারে, অথবা ইমেজ এডিটিং মোড থেকে অর্থ সম্পাদনা এবং ডিবাগ করতে ব্যবহার করা যেতে পারে।
3মাল্টি-ডাইরেকশন থ্রিডি প্রজেকশন পদ্ধতি সোল্ডার পেস্টে ছায়া প্রভাব দ্বারা সৃষ্ট সনাক্তকরণ ত্রুটি কার্যকরভাবে সমাধান করতে পারে
সনাক্তকরণ প্রক্রিয়া।
4অপারেটিং সিস্টেম ব্যবহারকারীর স্তরের ইন্টারফেস কাঠামোর অনুযায়ী ফলাফল স্বীকৃতি এবং প্রক্রিয়াকরণ ফাংশন উন্নত করে।
5. উচ্চ নির্ভুলতা প্রোগ্রামযোগ্য কালো এবং সাদা moire fringe, সর্বোচ্চ পরিমাপ নির্ভুলতা 0.67um.
6সঠিক 3D পরিমাপ তথ্যের উপর ভিত্তি করে, অপারেটররা অল্প সময়ের মধ্যে পুরো প্রকল্পটি অপ্টিমাইজ করতে পারে।
টেকনিক্যাল প্যারামিটারঃ

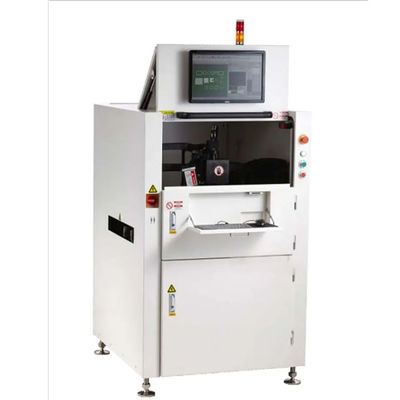

| মডেল | A510 | A510DL | A1200 |
| পিসিবি আকার | ৫৫*৫৫ ~ ৪৫০*৪৫০ মিমি | 55*55 ~450*310 মিমি ডাবল | 55*55 ~ 1200*650 মিমি |
| পিসিবি টিকতা | 0.5 ~ 7.0 মিমি | ||
| পিসিবি ওজন | ≤5.0kg | ||
| কনভেয়র সমন্বয় | ম্যানুয়াল/অটোমেটিক | ||
| পরিমাপের ধরন | উচ্চতা,পৃষ্ঠা,ভলিউম,অফসেট,ব্রিজ,আকৃতি ((অন্তর্ধান প্রিন্ট,অপর্যাপ্ত টিন,অধিক টিন,ব্রিজিং,অফসেট,ভুল আকৃতি,পৃষ্ঠ দূষণ) | ||
| পেস্ট উচ্চতা | 0 ~ 550um | ||
| মিন প্যাড পিচ | ≥100um | ||
| পরিমাপ নীতি | 3 ডি সাদা আলো পিএসএলএম পিএমপি ((প্রোগ্রামযোগ্য স্পেসিয়াল লাইট মডুলেশন, ফেজ পরিমাপ প্রোফাইলমেট্রি) | ||
| পরিদর্শন প্রধানের সংখ্যা | 1 | ||
| ক্যামেরা পিক্সেল | 5M, (10M/12M বিকল্প হিসাবে) | ||
| সনাক্তকরণের গতি | 0.35 ~ 0.5s/FOV | ||
| প্রোগ্রামের সময় | ৫-১০ মিনিট | ||
| ডেটা টাইপ | গারবার ডেটা ২৭৪ডি/২৭৪এক্স, স্ক্যান পিসিবি | ||
| শক্তি | AC220,50/60Hz,1KVA | ||
| মেশিনের মাত্রা | 1000*1150*1530 মিমি | 1000*1350*1530 মিমি | 1730*1420*1530 মিমি |
| ওজন | ৯৬৫ কেজি | ১,২০০ কেজি | ১,৬০০ কেজি |
মূল প্রযুক্তি এবং বৈশিষ্ট্য
1. প্রোগ্রামযোগ্য কাঠামোগত গ্রিটিং পিএমপি ইমেজিং প্রযুক্তি
মুদ্রিত সোল্ডার পেস্টের ত্রিমাত্রিক পরিমাপ অর্জনের জন্য ফেজ মডুলেশন প্রোফাইলিং প্রযুক্তি (পিএমপি) ব্যবহার করা হয়।যা উচ্চ গতির পরিদর্শন নিশ্চিত করার সময় পরিমাপের নির্ভুলতা ব্যাপকভাবে উন্নত করতে পারে.
এটি ২.৮ মাইক্রোমিটার পর্যন্ত বিভিন্ন ধরণের সনাক্তকরণের নির্ভুলতা প্রদান করে।4.5μm, 5μm, 7μm, 8μm, 10μm, 12μm, 15μm, 18μm, 20μm ইত্যাদি এটি পণ্যের বৈচিত্র্য এবং সনাক্তকরণের গতির জন্য গ্রাহকের প্রয়োজনীয়তা পূরণ করে।
উচ্চমূল্যের টেলিসেন্ট্রিক লেন্স এবং বিশেষ সফটওয়্যার টেস্ট অ্যালগরিদম ব্যবহার করে সাধারণ লেন্স, স্কিন্ট এবং বিকৃতির সমস্যা সমাধান করে।যা পরিদর্শন নির্ভুলতা এবং পরিদর্শন ক্ষমতা ব্যাপকভাবে উন্নত করে. FPC warping এর জন্য শিল্পের শীর্ষস্থানীয় স্ট্যাটিক ক্ষতিপূরণ অর্জন করে।
