এসএমটি প্রিন্টার অটোমেটিক পিসিবি স্টেনসিল প্রিন্টিং মেশিন এএসই এসএমডি স্টেনসিল প্রিন্টার
1. স্ক্রাপার সিস্টেম
এটি বিভিন্ন আকারের স্টেনসিলের জন্য প্রযোজ্য। একটি স্বয়ংক্রিয় স্টেনসিল পজিশনিং সিস্টেম সময়ের সাথে লাইন পরিবর্তন সংরক্ষণ করে এবং সামগ্রিক দক্ষতা উন্নত করে।
2চিত্র এবং অপটিক্যাল সিস্টেম
এসি সোল্ডার পেস্ট প্রিন্টারে অভিন্ন রিং লাইট, উচ্চ উজ্জ্বলতা সমাক্ষ আলো রয়েছে,এবং উন্নত উপরের / নিম্ন দৃষ্টি সিস্টেম হালকা ক্ষতিপূরণ পূর্ণ পরিসীমা স্বয়ংক্রিয় এবং সঠিক ধরনের চিহ্নিত পয়েন্ট স্বীকৃতি. টিন প্লাটিং, তামা প্লাটিং, সোনার প্লাটিং, টিন স্প্রেিং, এফপিসি এবং অন্যান্য ধরণের পিসিবি বিভিন্ন রঙের জন্য প্রযোজ্য, উচ্চ নির্ভুলতা নিশ্চিত করতে সক্ষম।
3.পরিষ্কার ব্যবস্থা

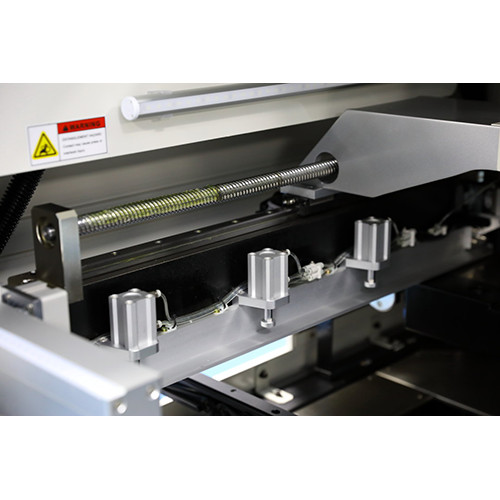

স্টেনসিল পরিষ্কারের সিস্টেম স্বয়ংক্রিয় এবং কার্যকর। শুকনো পরিষ্কার, ভিজা পরিষ্কার এবং ভ্যাকুয়াম পরিষ্কারের তিনটি বিকল্প ব্যবহারের জন্য নির্বাচন করা যেতে পারে,উভয় স্বতন্ত্রভাবে এবং বহুগুণ এবং আপনি ম্যানুয়ালি পরিষ্কার করতে পারেন. পরিষ্কার করার ইউনিটটি সিসিডি ক্যামেরা থেকে পৃথক করা হয়, যা মোটর এবং ইমপ্লান্টের লোডকে হ্রাস করতে পারে, অবস্থান সঠিকতা এবং গতি উন্নত করতে পারে এবং পরিষেবা জীবন বাড়িয়ে তুলতে পারে।স্প্রিংকলার সিস্টেম সমানভাবে স্প্রে নিশ্চিত করেসফটওয়্যারটি অ্যালকোহল এবং স্টেনসিল পরিষ্কারের কাগজের ডোজ নিয়ন্ত্রণ করতে পারে, কার্যকরভাবে আরো খরচযোগ্য ভ্যাকুয়াম পরিষ্কারের একটি ডেডিকেটেড ফ্যান দ্বারা সমর্থিত হয়,শক্তিশালী এবং কার্যকর.
4ক্যালিব্রেশন সিস্টেম
তিনটি অক্ষের লিঙ্কিং সুপার-উচ্চ গতিশীল বৈশিষ্ট্য সঙ্গে ডিজাইন করা হয়। এটি দ্রুত বিভিন্ন বেধ সঙ্গে PCB এর পিন জ্যাকিং উচ্চতা সামঞ্জস্য করতে পারেন।
5অপারেশন ইন্টারফেস
উইন্ডোজ ইন্টারফেস ব্যবহার করে এবং ব্যবহারকারীর জন্য সহজ, মানব-মেশিন ইন্টারেক্টিভ ফাংশন প্রোগ্রামিং শিক্ষার সাথে ডিজাইন করা হয়েছে এবং নেভিগেশন ফাংশন গাইডেন্স প্রতিটি পদক্ষেপে উপলব্ধ।চীনা এবং ইংরেজি ভাষা নির্বাচনযোগ্য অপারেটিং সিস্টেম.
পিসিবি পরিবহন ও ক্ল্যাম্পিং সিস্টেম

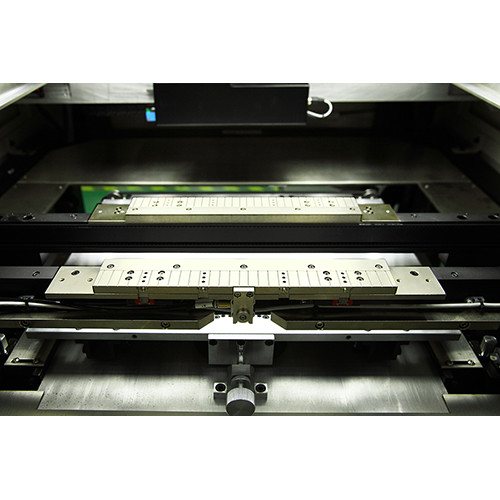

অনন্য বেল্ট ট্রান্সমিশন সিস্টেম পিসিবি আটকে থাকা বা পড়ে যাওয়া এড়ায় প্রোগ্রামযোগ্য মোটর পরিবহন গতি নিয়ন্ত্রণ করে এবং সোল্ডার পেস্ট প্রিন্টারে পিসিবিকে সঠিক অবস্থানে রাখে।PCB ইনপুট / আউটপুট দিক হিসাবে বাম বা ডান বেছে নিতে বিনামূল্যেনমনীয় সাইড ক্ল্যাম্প এবং পিসিবি সমর্থন ভ্যাকুয়াম ব্লক পিসিবিকে শক্তভাবে ধরে রাখে এবং পিসিবি এবং স্টেনসিলের মধ্যে সম্পূর্ণ সমান যোগাযোগ নিশ্চিত করে।
| প্যারামিটার স্পেসিফিকেশন |
অটোমেটিক সোল্ডার পেস্ট প্রিন্টার এএসই |
| স্ক্রিন ফ্রেম মিনিট আকার |
৩৭০ * ৩৭০ মিমি |
| স্ক্রিন ফ্রেম সর্বোচ্চ আকার |
737 * 737 মিমি |
| স্ক্রিন ফ্রেমের বেধ |
২৫-৪০ মিমি |
| পিসিবি বোর্ডের আকার |
৫০*৫০ মিমি |
| পিসিবি বোর্ডের সর্বাধিক আকার |
৪০০*৩৪০ মিমি |
| পিসিবি বোর্ডের বেধ |
0.4~6 মিমি |
| পিসিবি ওয়ারপেজ |
<১% |
| পরিবহন উচ্চতা |
900 ± 40 মিমি |
| পরিবহন নির্দেশিকা |
বাম-ডান; ডান-বাম; বাম-বাম; ডান-ডান |
| পরিবহণের গতি |
সর্বাধিক 1500mm/S প্রোগ্রামযোগ্য |
| বোর্ডের অবস্থান পিসিবি অবস্থান (সমর্থন ব্যবস্থা) |
ম্যাগনেটিক পিন/উপরে-নীচে টেবিল নিয়ন্ত্রিত/সমর্থন ব্লক হাতে |
| বোর্ডের অবস্থান PCB অবস্থান (ক্ল্যাম্পিং সিস্টেম) |
সাইড ক্ল্যাম্পিং, ভ্যাকুয়াম ডোজেল |
| প্রিন্ট হেড |
দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড |
| সিকিউজি গতি |
৬-২০০ মিমি/সেকেন্ড |
| সিকিউজি চাপ |
০-১৫ কেজি |
| স্কিউজি এঙ্গেল |
৬০° /৫৫° /৪৫° |
| স্কিউজি টাইপ |
স্টেইনলেস স্টীল (স্ট্যান্ডার্ড), প্লাস্টিক |
| স্টেনসিল বিচ্ছেদ গতি |
0.1~20 মিমি/সেকেন্ড প্রোগ্রামযোগ্য |
| পরিষ্কারের ব্যবস্থা |
শুকনো, ভিজা, ভ্যাকুয়াম (প্রোগ্রামযোগ্য) |
| টেবিল সামঞ্জস্যের পরিসীমা |
X: ± 10mm; Y± 10mm; θ; ±2° |
| CCD FOV |
৮*৬ মিমি |
| সোল্ডার পেস্ট পরিদর্শন |
2d পরিদর্শন মান |
| পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.01 মিমি |
| মুদ্রণের নির্ভুলতা |
±0.025 মিমি |
| চক্র সময় |
<7s ((প্রিন্টিং এবং পরিষ্কার ব্যতীত) |
| পণ্য পরিবর্তন |
<5 মিনিট |
| বায়ু প্রয়োজন |
4.৫-৬ কেজি/সেমি২ |
| পাওয়ার ইনপুট |
AC:220 ± =10%, 50/60HZ 1θ 3KW |
| নিয়ন্ত্রণ পদ্ধতি |
পিসি নিয়ন্ত্রণ |
| মেশিনের মাত্রা |
1220 ((L) * 1375 ((W) * 1500 ((H) মিমি |
| মেশিনের ওজন |
আনুমানিকঃ ১০০০ কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আপনি কিভাবে আপনার বিক্রির গুণমানের নিশ্চয়তা দিতে পারেন?
উত্তরঃ আমরা গ্যারান্টি দিচ্ছি যে প্রতিটি সেট মেশিনগুলি আপনার কাছে বিতরণ করার আগে কঠোর পরীক্ষার অধীনে রয়েছে, যাতে সমস্ত পণ্যের দুর্দান্ত পারফরম্যান্স নিশ্চিত হয়।
প্রশ্ন: প্রশিক্ষণ কেমন চলছে?
উত্তরঃ আমাদের মেশিন কেনার পরে, আপনার প্রকৌশলীরা আমাদের কোম্পানিতে যেতে পারেন বা এটি পরিচালনা করা খুব সহজ
প্রশিক্ষণ ভিডিও এবং ব্যবহারকারীর ম্যানুয়াল অনুযায়ী মেশিন, ব্যবহারকারীর ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।
প্রশ্ন: আমি আপনাকে জিজ্ঞাসা করতে চাই যে, পণ্যটিতে আমার লোগো লাগানো সম্ভব কি না।
আশা করি আপনারা জানেন যে আমাদের কোম্পানি কাস্টমাইজড লোগো সার্ভিসকে পুরোপুরি সমর্থন করে, আমরা এটা করছি। তাছাড়া, এটা সম্পূর্ণ বিনামূল্যে, তাই শুধু আমাদের আপনার প্রয়োজনীয়তা বলুন।
প্রশ্ন: এই মেশিনগুলো ব্যবহার করা কি কঠিন?
উত্তর: না, মোটেই কঠিন নয়। আমাদের আগের ক্লায়েন্টদের জন্য, মেশিনগুলি পরিচালনা শিখতে সর্বোচ্চ ২ দিন যথেষ্ট।
