সরঞ্জামের বৈশিষ্ট্য এবং ফাংশন
1.1 জার্মান নির্ভুলতা মোটর এবং রৈখিক গাইড গ্রহণ করে, স্ক্র্যাপার হোল্ডারের মুদ্রণ আরও স্থিতিশীল হয়;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 ইনপুট মোট পাওয়ার সাপ্লাই ভোল্টেজঃ এক-ফেজ 220V 50/60Hz, শক্তি খরচ 100W, অপারেটিং অবস্থা অনলাইন প্রদর্শন;
1.4 মুদ্রণ বেসটি 450 দ্বারা উত্তোলন করা যেতে পারে এবং স্থির করা যেতে পারে, যা স্ক্র্যাপার লোডিং এবং আনলোডিং এবং স্টিলের জাল পরিষ্কারের জন্য সুবিধাজনক;
1.5 মুদ্রণ বেসটি সামনে সরানো এবং স্থির করা যেতে পারে, যা আরও ভাল মুদ্রণের ফলাফল অর্জনের জন্য ইস্পাত জালের নিদর্শনটির অবস্থানের সাথে মেলে;
১.৬ মেশি ফ্রেম সাপোর্ট আর্মটি বাম এবং ডানদিকে আলাদাভাবে নিয়ন্ত্রিত হতে পারে, যা ৪৭০-৭৫০ মিমি প্রিন্টিং রেঞ্জের জন্য উপযুক্ত।
১.৭ মডুলার প্রিন্টিং প্ল্যাটফর্মটি একটি ফিক্সড স্লট এবং পজিশনিং পিন দিয়ে সজ্জিত, যা দ্রুত প্রতিস্থাপন করা যায় এবং সহজেই সনাক্ত করা যায়, একতরফা এবং দ্বি-তরফা সাবস্ট্রেট অপারেশনের জন্য উপযুক্ত;
1.8 প্রিন্ট করা উপকরণ (প্লেটেনস) এর এক্স, ওয়াই এবং জেড সংশোধন এবং সমন্বয় করার জন্য প্রুফরিডিং পদ্ধতিতে একটি জাল ফ্রেম সমর্থন বাহু আন্দোলন গ্রহণ করা হয়,সংশোধনকে সহজ ও সুবিধাজনক করে তোলা;

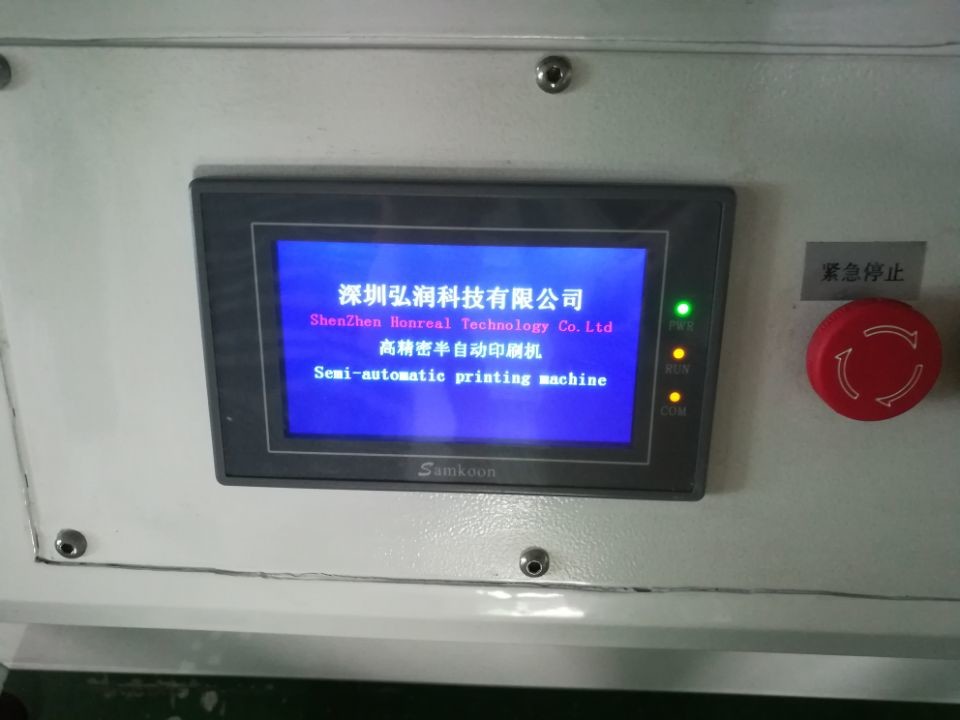

1.9 মিটসুবিশি পিএলসি কন্ট্রোল, মানব-মেশিন ইন্টারফেস টাচ কন্ট্রোল, একক / একাধিক মুদ্রণের বিকল্প সহ, পাশাপাশি ম্যানুয়াল বা স্বয়ংক্রিয় পদ্ধতি গ্রহণ;

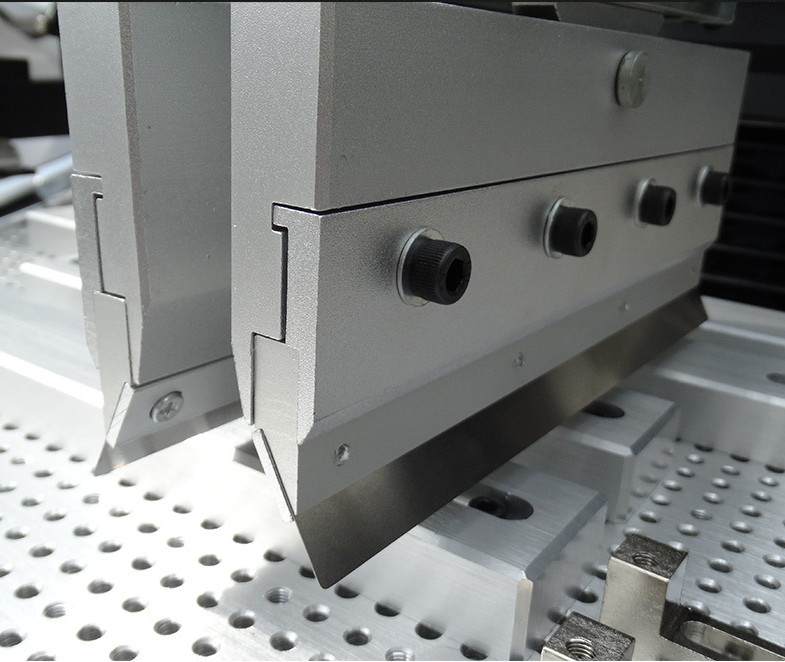

1.১০ স্ক্র্যাপারের আসনটি সামনে এবং পিছনে সামঞ্জস্য করা যায়, এবং মুদ্রণ স্ক্র্যাপারটি পণ্য মুদ্রণের প্রয়োজন অনুসারে +১৫০ সামঞ্জস্য করা যায়;
1.11 একটি Xingchen সিলিন্ডার এবং একটি চৌম্বকীয় নিকটবর্তী সুইচ গ্রহণ করে, ওয়ার্কবেঞ্চ এগিয়ে এবং পিছনে সঞ্চালিত হয়, এবং মুদ্রণ পৃষ্ঠটি + 0.001 মিমি স্থানে একটি নির্ভুলতা পৌঁছাতে পারে;
1.12 ৪-৬ কেজি/সিএম২ বায়ু চাপ ব্যবহার করুন, ৩০০x৪০০ মিমি এবং ৪৫০x৪৫০ মিমি (বড় আকারের জন্য উপযুক্ত) মুদ্রণ টেবিলের আয়তন, মুদ্রণের নির্ভুলতা +০.০৫ মিমি, মেশিনের পুনরাবৃত্তিযোগ্যতা +০.০২ মিমি;
1.13 স্বয়ংক্রিয় গণনা ফাংশন এবং ফ্রিকোয়েন্সি সেটিং দিয়ে সজ্জিত, যা উৎপাদন পরিসংখ্যানকে সহজ করে তোলে;
| প্রযুক্তিগত পরামিতি | |
|
ফাংশন |

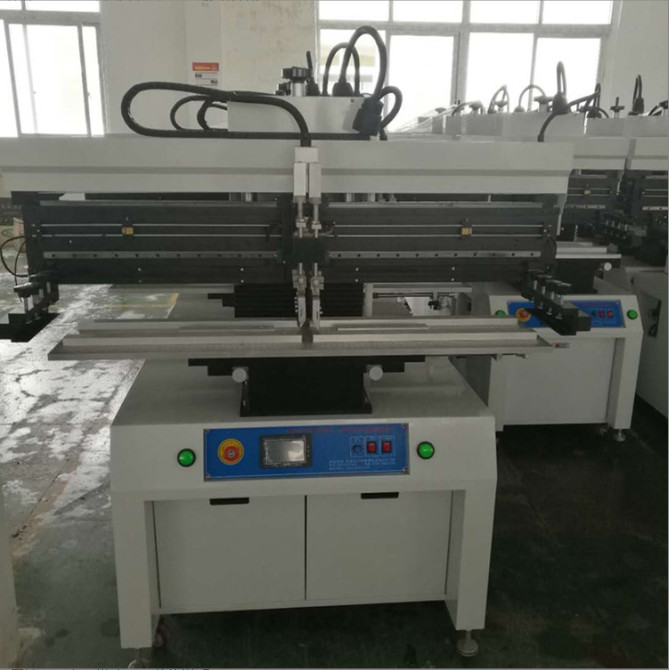

এই ইউনিট পিসিবি বোর্ডে সোল্ডার পেস্ট মুদ্রণ করতে ব্যবহৃত হয় |
| মুদ্রণ টেবিলের আকার | 300×400mm ((বা কাস্টমাইজড) |
| ফ্রেমের আকার | ৩৭০x৪৭০ মিমি, ৪২০x৫২০ মিমি, ৫৫০x৬৫০ মিমি |
| পিসিবি আকার | 50x50~300×400 মিমি |
| পিসিবি বেধ | 0.২-৫.০ মিমি |
| মুদ্রণের অবস্থান স্থির | পিসিবি বাইরের অবস্থান বা পিন অবস্থান |
| বিছানার পাতার সূক্ষ্ম সুরক্ষা | সামনের/পিছনের ± 10mm R/L ± 10mm |
| মুদ্রণের নির্ভুলতা | ±0.02 মিমি |
| পুনরাবৃত্তিযোগ্য নির্ভুলতা | ±0.05 মিমি |
| ন্যূনতম দূরত্ব | 0.35 মিমি |
| বায়ু চাপ | ৪-৬ কেজিএফ/সিএম২ |
| পাওয়ার সাপ্লাই | 220V 50/60Hz 100W |
| বিশেষ উল্লেখ | ||||
|
মডেল নং |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| পিসিবি আকার (L×W) ~(L×W) মিমি | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| ইস্পাত জালের আকার (L × W) মিমি ~ ((L × W) মিমি | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| মুদ্রণ টেবিলের আকার (L × W) মিমি | ৩০০×৪০০ | 300×650 | ৩০০×১২৫০ | ৪০০×১৫৫০ |
| মেশিনের আকার (L×W×H) মিমি | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| ওজন | ২৬০ কেজি | ৩০০ কেজি | ৩৪০ কেজি | ৩৮০ কেজি |
শেঞ্জেন অনরিয়েল টেকনোলজি কোং লিমিটেড একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ, যা এসএমটি সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়, বিশ্বের শীর্ষ 500 ইলেকট্রনিক্স কোম্পানিগুলির জন্য সেবা প্রদানের ক্ষেত্রে বিশেষীকরণ করেছে।কোম্পানির নথিভুক্ত মূলধন ৫ মিলিয়নঅভিজ্ঞ প্রযুক্তিগত দল এবং দুর্দান্ত প্রযুক্তিগত উদ্ভাবনী দক্ষতার সাথে, আরও ভাল পণ্য সরবরাহ চেইন এবং পরিষেবা দল তৈরি করা এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করা আমাদের দীর্ঘমেয়াদী লক্ষ্য।আমরা গ্রাহকদের বোঝার মাধ্যমে গ্রাহকদের চাহিদা পূরণ করব, তাদের অগ্রাধিকার দেওয়া এবং মূল্যবান সেবা প্রদান।
1প্রাক-পরামর্শঃ সম্পূর্ণ লাইনের জন্য পেশাদার এসএমটি সমাধান সরবরাহ করে।
2কারখানার ওয়ারেন্টিঃ এক বছরের ওয়ারেন্টি কারখানার সেবা।
3ইনস্টলেশনঃ মসৃণ উৎপাদন নিশ্চিত করার জন্য সাইট ইনস্টলেশন এবং কমিশন।
4টেকনিক্যাল ট্রেনিংঃ ১ম থেকে ৩ম স্তরের মধ্যে পেশাগত প্রশিক্ষণ প্রদান করে।
5. প্রযুক্তিগত সহায়তাঃ ৭*২৪ প্রযুক্তিগত সহায়তা প্রদান করে।
6.সফটওয়্যার আপগ্রেডঃ সমস্ত পণ্যের জন্য আজীবন বিনামূল্যে সফটওয়্যার আপগ্রেড সরবরাহ করে।
