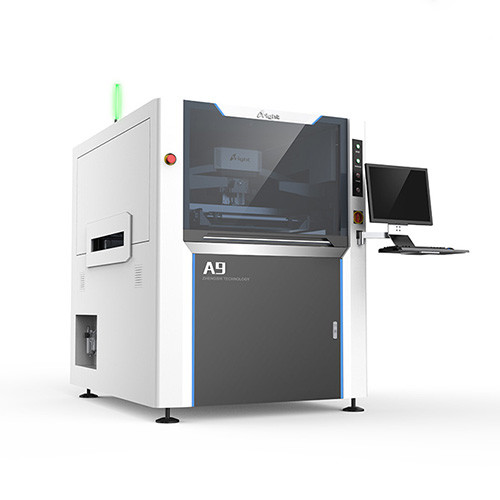

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি প্রিন্টিং মেশিন স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার A9
একটি সিরিয়াল এসএমটি স্টেনসিল প্রিন্টার সম্পূর্ণ স্বয়ংক্রিয় প্রিন্টিং মেশিন ভিজনের উচ্চ নির্ভুলতা এবং উচ্চ স্থিতিশীলতা,আমরা আন্তর্জাতিক নেতৃস্থানীয় প্রযুক্তির সঙ্গে সম্পূর্ণ স্বয়ংক্রিয় মুদ্রণ মেশিনের একটি নতুন প্রজন্মের উৎপাদন উন্নয়ন প্রবণতা হয়, উচ্চ রেজোলিউশনের ভিজ্যুয়াল প্রসেসিং, ট্রান্সমিশন সিস্টেমের উচ্চ নির্ভুলতা, সাসপেনশন অভিযোজিত স্ক্র্যাপার।
স্পেসিফিকেশনঃ
একটি সিরিজ উচ্চ নির্ভুলতা স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার উচ্চ নির্ভুলতার জন্য ডিজাইন করা
এসএমটি শিল্পে ইস্পাত জাল বা স্টেনসিল প্রিন্টিং।
পিসিবি মুদ্রণ আকারঃ 50mm x 50mm ~ 510mm x 340mm;
পিসিবি বেধঃ 0.4mm ~ 6mm
এফপিসি বেধঃ ₹0.6 মিমি (জগ ছাড়া)
উপাদানগুলির প্রযোজ্য পিচ
এসএমটি উপাদান যেমন প্রতিরোধক, ক্যাপাসিটার, ইন্ডাক্টর, ডায়োড এবং ট্রিওডঃ ০২০১, ০৪০২, ০৬০৩, ০৮০৫, ১২০৬ এবং অন্যান্য স্পেসিফিকেশন;
আইসিঃ এসওপি, টিএসওপি, টিএসএসওপি, কিউএফএন প্যাকেজিং সমর্থন করুন, ন্যূনতম পিচ 0.3 মিমি; বিজিএ, সিএসপি প্যাকেজিং সমর্থন করুন,
মিন. বল ০.২ মিমি;
প্রযোজ্য পিসিবি প্রকার
মোবাইল ফোন, যোগাযোগ, এলসিডি টিভি, এসটিবি, পারিবারিক সিনেমা, যানবাহন ইলেকট্রনিক্সের পিসিবি ধরণের জন্য প্রযোজ্য
সাধারণ ইলেকট্রনিক্স পণ্য ব্যতীত চিকিৎসা শক্তি সরঞ্জাম, এয়ারস্পেস এবং বিমান পরিবহন।
1, সব নতুন 3 য় প্রজন্মের স্টেনসিল এক্স মরীচি গঠন, যোগ solder paste অপারেটর আরো সুবিধাজনক এবং সঠিক স্থাপন ইস্পাত নেট;
নতুন টাইপ টর্ক এক্স-রশ্মি, solder প্যাস্ট এবং ধুলো জমা সমাধান, মেশিনের সেবা জীবন দীর্ঘায়িত;
2, চাপ ডিভাইসের উপর স্কেলযোগ্য, PCB মুদ্রণ সহজ বিকৃতির কারণে ট্যাবলেট করতে পারেন, চাপ ব্যবহার করতে হবে না
পণ্যের নমনীয় ব্যবহার অনুযায়ী
3, পুরো মেশিনটি আমদানি করা স্ব-লুব্রিকেটিং গাইড রেল ব্যবহার করে, গাইড রেলকে লুব্রিকেন্ট যুক্ত করার দরকার নেই, পাঁচ বছরের মধ্যে গাইড বিনামূল্যে রক্ষণাবেক্ষণের জন্য পাঁচ বছরের মধ্যে।

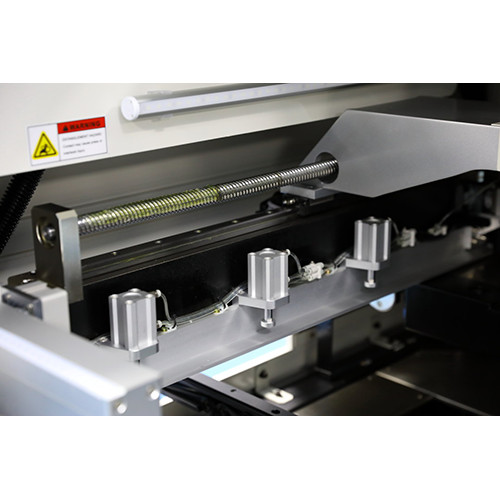

4মার্কিন HAYDON রৈখিক মোটর, জাপানি যথার্থ ড্রাইভ স্ক্রু, স্ব-লুব্রিকেটিং গাইড রেল, নির্ভুলতা নিশ্চিত করতে
5, নেট ফ্রেম Y স্বয়ংক্রিয়ভাবে অবস্থান, দ্রুত স্বয়ংক্রিয় স্টেনসিল counterpoint বুঝতে পারেন;
6"প্রিন্ট হেডের স্থিতিশীলতা নিশ্চিত করার জন্য মুদ্রণ প্রক্রিয়ায় উচ্চ-শক্তির ইস্পাত ব্যবহার করে বাঁকা ব্লেড বিম;
ভাসমান টাইপ স্ক্র্যাপার সিস্টেম, অনন্য ইলাস্টিক স্ট্যান্ড ডিভাইস, স্ক্র্যাপার ড্রপ প্রসেস স্টেনসিল এবং স্ক্র্যাপারে খুব ভাল সুরক্ষা দিতে পারে।
| পয়েন্ট | মডেল | A9 |
| সর্বাধিক আকার | 737X737 মিমি | |
| বেধ | ২৫-৪০ মিমি | |
| পিসিবি মিন আকার | 50x50 মিমি | |
| পিসিবি সর্বোচ্চ আকার | 510X340mm ((530X340mm) | |
| পিসিবি বেধ | 0.4~6 মিমি | |
| পিসিবি ওয়ারপেজ | <১% | |
| পরিবহন উচ্চতা | 900±40 মিমি | |
| পরিবহন নির্দেশিকা | বাম-ডান; ডান-বাম; বাম-বাম; ডান-ডান | |
| পরিবহণের গতি | সর্বাধিক 1500mm/S প্রোগ্রামযোগ্য | |
| বোর্ডের অবস্থান পিসিবি |

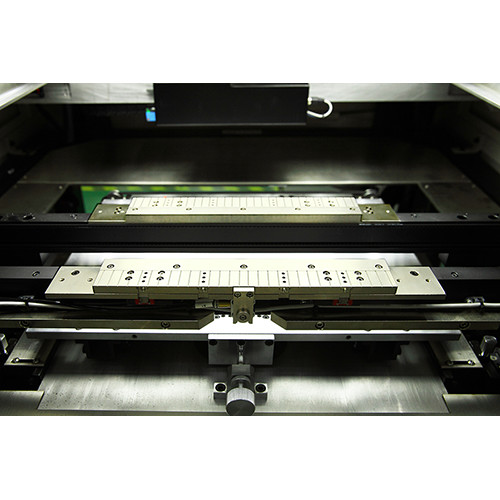

সমর্থন ব্যবস্থা | ম্যাগনেটিক পিন/উপরে-নীচে টেবিল সামঞ্জস্য/সমর্থন ব্লক হাত থেকে চৌম্বকীয় আঙ্গুল / নিয়মিত জ্যাকিং প্ল্যাটফর্ম / কনট্যুর ব্লক |
| ক্ল্যাম্পিং সিস্টেম | পাশের ক্ল্যাম্পিং,ভ্যাকুয়াম ডোজ | |
| প্রিন্ট হেড | দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড | |
| সিকিউজি গতি | ৬-২০০ মিমি/সেকেন্ড | |
| সিকিউজি চাপ | ০-১৫ কেজি | |
| স্কিউজি এঙ্গেল | ৬০°/৫৫°/৪৫° | |
| স্কিউজি টাইপ | স্টেইনলেস স্টীল (স্ট্যান্ডার্ড), প্লাস্টিক | |
| স্টেনসিল বিচ্ছেদ গতি | 0.1~20 মিমি/সেকেন্ড প্রোগ্রামযোগ্য | |
| পরিষ্কারের ব্যবস্থা | শুকনো, ভিজা, ভ্যাকুয়াম (প্রোগ্রামযোগ্য) | |
| টেবিল সমন্বয় পরিসীমা | X:±10mm;Y:±10mm;θ:±2° | |
| মেশিন | ||
| পুনরাবৃত্তি অবস্থান নির্ভুলতা | ±0.008 মিমি | |
| মুদ্রণের নির্ভুলতা | ±0.02 মিমি | |
| চক্র সময় | < ৭ সেকেন্ড (প্রিন্টিং এবং পরিষ্কার ব্যতীত) | |
| পণ্য পরিবর্তন | <5 মিনিট | |
| বায়ু প্রয়োজন | 4.৫-৬ কেজি/সেমি2 | |
| পাওয়ার ইনপুট | এসিঃ২২০±১০%,৫০/৬০এইচজেড ১Φ ৩ কেডব্লিউ | |

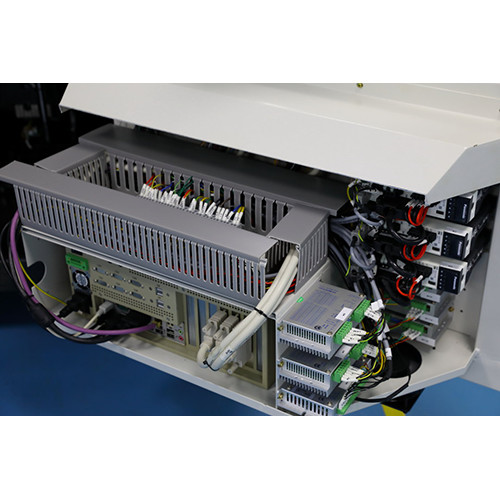

| নিয়ন্ত্রণ পদ্ধতি | পিসি নিয়ন্ত্রণ | |
| মেশিনের মাত্রা | 1220 ((L) X1355 ((W) X1500 ((H) মিমি | |
| মেশিনের ওজন | প্রায়ঃ১০০০ কেজি | |
