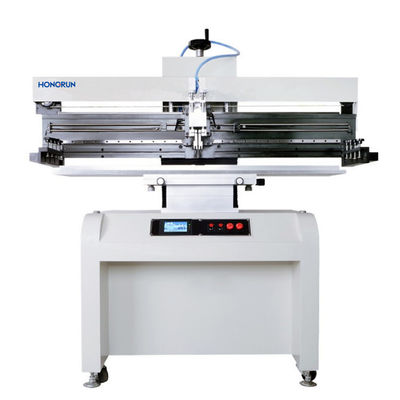

পণ্যের প্রবর্তনঃ
1মাইক্রো কম্পিউটার কন্ট্রোল, টাচ স্ক্রিন, মেনু অপারেশন ইন্টারফেস।
2(এমপিএম স্বয়ংক্রিয় মুদ্রণ মেশিনের মতো, স্ক্র্যাপার অবাধে উপরে এবং নীচে ভাসতে পারে এবং স্বয়ংক্রিয়ভাবে ইস্পাত জালের স্তরে সামঞ্জস্য করতে পারে) ।

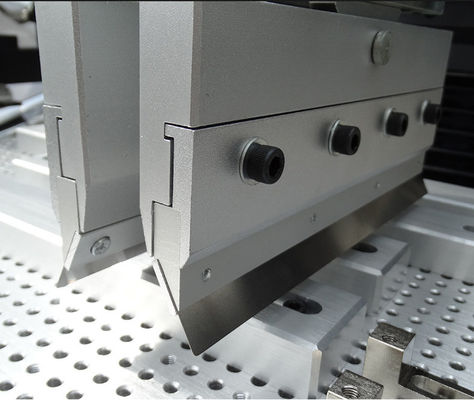

3. স্ক্র্যাপারের চাপ সামঞ্জস্যযোগ্য, (স্টিলের জালের বিরুদ্ধে স্ক্র্যাপারের চাপ বিভিন্ন ধরণের স্ক্র্যাপারের দৈর্ঘ্যের সাথে সামঞ্জস্য করা যেতে পারে) ।
4. ফ্রিকোয়েন্সি কনভার্টার গতি নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত, ফলক একটি স্থিতিশীল গতিতে চালায়;
5. ওয়ার্ক অপারেশন দুই হাতের কী সুইচ অপারেশন, নিরাপদ এবং নির্ভরযোগ্য গ্রহণ করে।
6. টাচ স্ক্রিন মেনুতে, এটি সম্পূর্ণরূপে ইস্পাত জালের বিরতি সময় স্বাধীনভাবে সেট করা সম্ভব।
7. পিসিবি বোর্ডের অবস্থান এবং ফিক্সিং পদ্ধতিগুলির মধ্যে রয়েছে রেফারেন্স হোল অবস্থান, রেফারেন্স প্রান্ত অবস্থান এবং রেফারেন্স হোল রেফারেন্স প্রান্ত একযোগে অবস্থান,টেমপ্লেট পজিশনিং এবং অন্যান্য বিভিন্ন সঠিক পজিশনিং ফর্ম.
8সময় প্রদর্শন ফাংশন, মুদ্রণ সময় স্বয়ংক্রিয় গণনা ফাংশন এবং পর্দা সুরক্ষা ফাংশন টাচ স্ক্রিনে সরবরাহ করা হয়।
9. নিয়মিত স্ক্র্যাপার গতি এবং জরুরী স্টপ নিরাপত্তা ফাংশন দিয়ে সজ্জিত।
10মুদ্রণ মোডঃ একক, ডাবল এবং ডাবল স্টার্ট (মেনু সেটিংটি ঐচ্ছিক) ।
11. মুদ্রণ কাজের অবস্থাঃ স্বয়ংক্রিয়/অর্ধ-স্বয়ংক্রিয়/তিন ইঞ্চি মুদ্রণের অবস্থা (মেনু সেটিং ঐচ্ছিক)
12. বড় ঢালাই লোহার আসন সহ ওয়ার্কটেবিল স্থিতিশীল এবং ঝাঁকুনি মুক্ত।
| প্রযুক্তিগত পরামিতি | |
|
ফাংশন |
এই ইউনিট পিসিবি বোর্ডে সোল্ডার পেস্ট মুদ্রণ করতে ব্যবহৃত হয় |
| মুদ্রণ টেবিলের আকার | 300×400mm ((বা কাস্টমাইজড) |
| ফ্রেমের আকার | ৩৭০x৪৭০ মিমি, ৪২০x৫২০ মিমি, ৫৫০x৬৫০ মিমি |
| পিসিবি আকার | 50x50~300×400 মিমি |
| পিসিবি বেধ | 0.২-৫.০ মিমি |
| মুদ্রণের অবস্থান স্থির | পিসিবি বাইরের অবস্থান বা পিন অবস্থান |
| বিছানার পাতার সূক্ষ্ম সুরক্ষা | সামনের/পিছনের ± 10mm R/L ± 10mm |
| মুদ্রণের নির্ভুলতা | ±0.02 মিমি |
| পুনরাবৃত্তিযোগ্য নির্ভুলতা | ±0.05 মিমি |
| ন্যূনতম দূরত্ব | 0.35 মিমি |
| বায়ু চাপ | ৪-৬ কেজিএফ/সিএম২ |
| পাওয়ার সাপ্লাই | 220V 50/60Hz 100W |
| বিশেষ উল্লেখ | ||||
|
মডেল নং |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| পিসিবি আকার (L×W) ~(L×W) মিমি | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| ইস্পাত জালের আকার (L × W) মিমি ~ ((L × W) মিমি | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| মুদ্রণ টেবিলের আকার (L × W) মিমি | ৩০০×৪০০ | 300×650 | ৩০০×১২৫০ | ৪০০×১৫৫০ |
| মেশিনের আকার (L×W×H) মিমি | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| ওজন | ২৬০ কেজি | ৩০০ কেজি | ৩৪০ কেজি | ৩৮০ কেজি |
