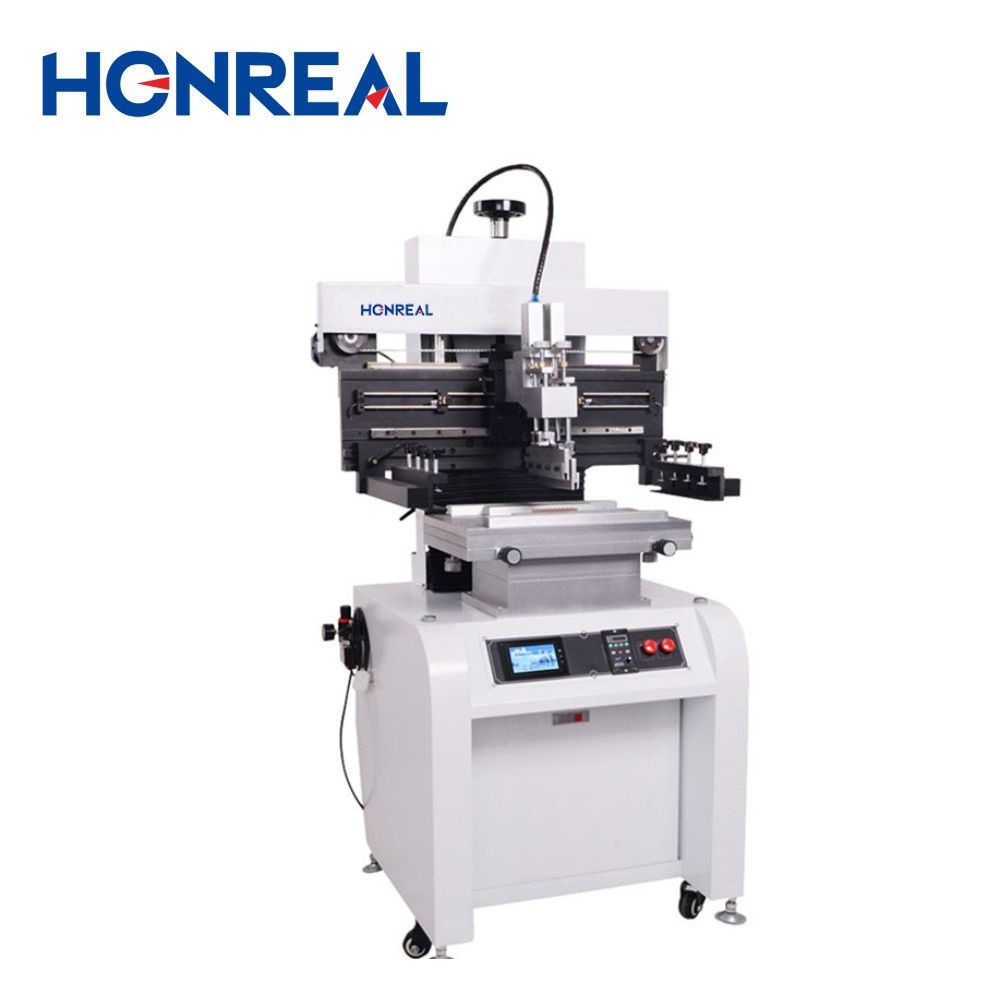

সেমি অটো প্রিন্টেড সার্কিট বোর্ড সিল্ক স্ক্রিন প্রিন্টিং পিসিবি প্রিন্টার মেশিন
পণ্যের প্রবর্তনঃ
1আমাদের যন্ত্রপাতি একটি সুনির্দিষ্ট গাইড রেল এবং একটি আমদানি করা মোটর ব্যবহার করে ব্লেড সিট রূপান্তর চালায়, যার ফলে সুনির্দিষ্ট এবং সঠিক মুদ্রণ হয়।
2মুদ্রণ স্ক্রাপারটি 45 ডিগ্রি ঘোরানোর জন্য ডিজাইন করা হয়েছে এবং স্থানে স্থির করা যেতে পারে, এটি স্টেনসিল পরিষ্কার এবং প্রতিস্থাপনের জন্য সুবিধাজনক করে তোলে।
3. স্ক্র্যাপার ব্লকটি ব্লেডের আগে এবং পরে সামঞ্জস্য করা যেতে পারে, সঠিক মুদ্রণ অবস্থান নির্বাচন করতে।
4একক, দ্বি-পার্শ্বযুক্ত মুদ্রণের জন্য একটি স্থির রোল প্রিন্টিং প্লেট এবং পিনের সাথে একত্রিত, সহজ ইনস্টলেশন এবং সমন্বয়।
5.স্কুল সংস্করণ একটি ইস্পাত জাল সরানোর উপায়, মুদ্রিত (পিসিবি), এক্স, ওয়াই, জেড সঙ্গে মিলিত। সুবিধাজনক সূক্ষ্ম সমন্বয়।
6. একমুখী এবং দ্বি-মুখী, বিভিন্ন মুদ্রণ পদ্ধতিতে সেট করা যেতে পারে।
7আউটপুট পরিসংখ্যান তৈরির সুবিধার্থে স্বয়ংক্রিয় গণনা ফাংশন সহ।
8. নিয়ন্ত্রিত ব্লেড কোণ, ইস্পাত ব্লেড, রাবার স্ক্র্যাপার উপযুক্ত।

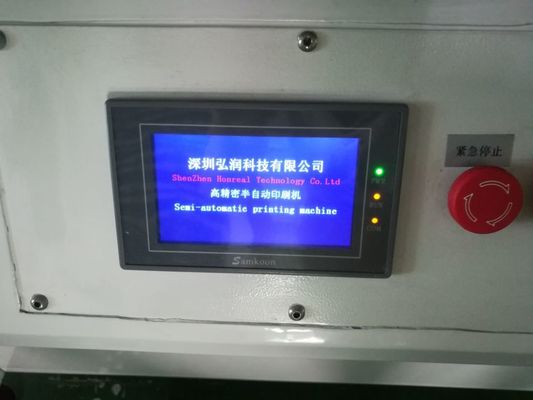

9স্ক্রিন সেভার ফাংশন সহ টাচ স্ক্রিন, টাচ স্ক্রিনের জীবন রক্ষা করার জন্য সময় সামঞ্জস্য করা যেতে পারে।
10.প্রিন্টিং গতি প্রদর্শন, নিয়ন্ত্রিত হতে পারে.
| প্রযুক্তিগত পরামিতি | |
|
ফাংশন |
এই ইউনিট পিসিবি বোর্ডে সোল্ডার পেস্ট মুদ্রণ করতে ব্যবহৃত হয় |
| মুদ্রণ টেবিলের আকার | 300×400mm ((বা কাস্টমাইজড) |
| ফ্রেমের আকার | ৩৭০x৪৭০ মিমি, ৪২০x৫২০ মিমি, ৫৫০x৬৫০ মিমি |
| পিসিবি আকার | 50x50~300×400 মিমি |
| পিসিবি বেধ | 0.২-৫.০ মিমি |
| মুদ্রণের অবস্থান স্থির | পিসিবি বাইরের অবস্থান বা পিন অবস্থান |
| বিছানার পাতার সূক্ষ্ম সুরক্ষা | সামনের/পিছনের ± 10mm R/L ± 10mm |
| মুদ্রণের নির্ভুলতা | ±0.02 মিমি |
| পুনরাবৃত্তিযোগ্য নির্ভুলতা | ±0.05 মিমি |
| ন্যূনতম দূরত্ব | 0.35 মিমি |
| বায়ু চাপ | ৪-৬ কেজিএফ/সিএম২ |
| পাওয়ার সাপ্লাই | 220V 50/60Hz 100W |
| বিশেষ উল্লেখ | ||||
|
মডেল নং |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| পিসিবি আকার (L×W) ~(L×W) মিমি | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| ইস্পাত জালের আকার (L × W) মিমি ~ ((L × W) মিমি | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| মুদ্রণ টেবিলের আকার (L × W) মিমি | ৩০০×৪০০ | 300×650 | ৩০০×১২৫০ | ৪০০×১৫৫০ |
| মেশিনের আকার (L×W×H) মিমি | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| ওজন | ২৬০ কেজি | ৩০০ কেজি | ৩৪০ কেজি | ৩৮০ কেজি |
