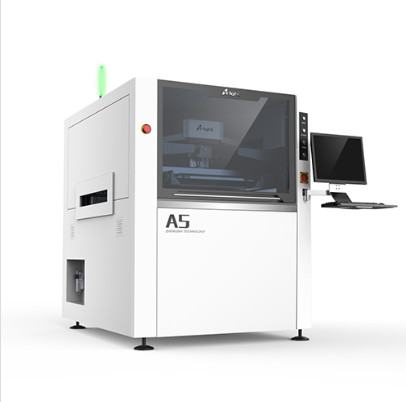

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি স্টেনসিল প্রিন্টার স্বয়ংক্রিয় স্টেনসিল প্রিন্টিং মেশিন এ 5
বৈশিষ্ট্যঃ
1. সঠিক অপটিক্যাল পজিশনিং সিস্টেম
নিয়মিত চারটি আলোর উত্স, আলোর তীব্রতা নিয়মিত,আলো অভিন্ন, এবং চিত্র অধিগ্রহণ আরো নিখুঁত; ভাল সনাক্তকরণ ((অসমতল চিহ্নিতকরণ পয়েন্ট সহ), টিনিংয়ের জন্য প্রয়োগ করুন,তামার প্লাস্টিকবিভিন্ন রঙের এফপিসি এবং অন্যান্য ধরণের পিসিবি।
2. উচ্চ দক্ষতা এবং উচ্চ অভিযোজনযোগ্যতা স্টেনসিল পরিষ্কার সিস্টেম
নতুন উইপিং সিস্টেম স্টেনসিল এবং বড় ভ্যাকুয়াম শোষণের সাথে সম্পূর্ণ যোগাযোগ নিশ্চিত করে, জালের মধ্যে লেদারের প্যাস্টটি দূর করতে নিশ্চিত করুন, একটি অ্যান্টি-স্ট্যাটিক স্টিক রোলার তৈরি করুন,এবং সম্পূর্ণরূপে স্টেনসিল এবং জাল মধ্যে adsorbed solder প্যাস্ট অপসারণ সত্যিই কার্যকর স্বয়ংক্রিয় পরিষ্কার ফাংশন উপলব্ধি.
3. মুদ্রণ অক্ষ সার্ভো ড্রাইভ
স্ক্রু ড্রাইভের সাথে স্কিউগি ওয়াই অক্ষ সার্ভো, উচ্চতর নির্ভুলতা, আরো স্থিতিশীল অপারেশন, সেবা জীবন প্রসারিত, গ্রাহকদের জন্য একটি ভাল মুদ্রণ নিয়ন্ত্রণ প্ল্যাটফর্ম প্রদান করতে
4. ইন্টেলিজেন্ট স্কিউজি সিস্টেম
বুদ্ধিমান প্রোগ্রামযোগ্য সেটিং, দুটি স্বাধীন সরাসরি মোটর চালিত squeegee, অন্তর্নির্মিত সঠিক শূন্য চাপ সনাক্তকরণ সিস্টেম.
5. বিশেষ পিসিবি বেধ অভিযোজিত সিস্টেম
প্ল্যাটফর্মের উচ্চতা স্বয়ংক্রিয়ভাবে পিসিবি বেধ সেটিং অনুযায়ী ক্যালিব্রেট করা হয়, যা বুদ্ধিমান, দ্রুত, সহজ এবং নির্ভরযোগ্য কাঠামো।
6. 2 ডি সোল্ডার পেস্ট প্রিন্টিং গুণমান পরিদর্শন এবং এসপিসি বিশ্লেষণ
অফসেট, কম টিন, ফুটো, টিন সংযোগ এবং অন্যান্য মুদ্রণ সমস্যাগুলির জন্য 2 ডি ফাংশন দ্রুত সনাক্ত করা যেতে পারে, সনাক্তকরণ পয়েন্টটি স্বতঃস্ফূর্তভাবে বৃদ্ধি পায়;SPC সফটওয়্যার মেশিন দ্বারা সংগৃহীত নমুনা বিশ্লেষণ করতে পারেন CPK সূচক মুদ্রণ মান নিশ্চিত.
7. স্বয়ংক্রিয় সোল্ডার পেস্ট ভরাট ফাংশন
স্টেনসিলের মধ্যে লেদারের গুণমান এবং লেদারের পরিমাণ নিশ্চিত করার জন্য নিয়মিত এবং স্থির পয়েন্ট স্বয়ংক্রিয়ভাবে লেদারের প্যাস্ট যুক্ত করা হয়।যাতে গ্রাহক দীর্ঘ সময় ধরে স্থিতিশীল এবং অবিচ্ছিন্ন মুদ্রণের মান নিশ্চিত করতে পারে, উৎপাদনশীলতা বৃদ্ধি।
8. স্কিউগি চাপ-বন্ধ লুপ ফিডব্যাক নিয়ন্ত্রণ
একটি সুনির্দিষ্ট ডিজিটাল চাপ সেন্সর কন্ট্রোল সিস্টেমে নির্মিত, স্কিউগির চাপ ফিডব্যাক সিস্টেমের মাধ্যমে, এটি সঠিকভাবে স্কিউগির মূল চাপ মান প্রদর্শন করতে পারে,বুদ্ধিমানভাবে squeegee চাপ গভীরতা সামঞ্জস্য, মুদ্রণ প্রক্রিয়াতে ধ্রুবক চাপ মান নিশ্চিত এবং সর্বোচ্চ প্রক্রিয়া নিয়ন্ত্রণ অর্জন, এবং উচ্চ ঘনত্ব এবং সূক্ষ্ম spacing ডিভাইস নিখুঁত মুদ্রণ উপলব্ধি।
9তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ ফাংশন
মুদ্রণ যন্ত্রের স্থিতিশীল শারীরিক বৈশিষ্ট্য নিশ্চিত করার জন্য মুদ্রণ যন্ত্রের তাপমাত্রা এবং আর্দ্রতা স্বয়ংক্রিয় নিয়ন্ত্রণ এবং তত্ত্বাবধান।
10ভ্যাকুয়াম সাকশন প্লেট এবং উপরের প্রেস ফাংশন
এটি বোর্ডের বিকৃতি কার্যকরভাবে কাটিয়ে উঠতে স্বয়ংক্রিয়ভাবে বিভিন্ন আকার এবং বেধের পিসিবি ক্ল্যাম্প করতে পারে, নিশ্চিত করুন যে টিনটি সমানভাবে মুদ্রিত হয়েছে।
11. স্টেনসিলের সোল্ডার পেস্ট মার্জিন সনাক্তকরণ ফাংশন
স্টেনসিলের উপর লোডার পেস্ট মার্জিনের রিয়েল-টাইম সনাক্তকরণ,টিন ভরাট করার জন্য বুদ্ধিমান অনুরোধ
12. স্টেনসিল প্লাগিং সনাক্তকরণ ফাংশন
স্টেনসিলের উপরে আলোর উৎসকে ক্ষতিপূরণ করে, সিসিডি ব্যবহার করা হয় রিয়েল টাইমে জালটি পরীক্ষা করতে, যাতে দ্রুত সনাক্ত করা যায় এবং বিচার করা যায় যে স্টেনসিলটি পরিষ্কারের পরে ব্লক করা হয়েছে কিনা,এবং স্বয়ংক্রিয়ভাবে পরিষ্কার করা, যা পিসিবি এর ২ ডি সনাক্তকরণের একটি পরিপূরক।
সরঞ্জাম পরামিতিঃ
|
এসক্রেন ফ্রেমঃ |
৩৭০*৩৭০ মিমি~৭৩৭*৭৩৭ মিমি |
|
চিন্তাশীলতা: |
২৫-৪০ মিমি |
|
পিসিবি আকার ((মিনিট ~ সর্বোচ্চ) |
50*50~400*340 মিমি |
|
পিসিবি বেধ |
0.4~6 মিমি |
|
পিসিবি ওয়ারপেজ |
<১% |
|
পরিবহন উচ্চতা |
900±40 মিমি |
|
পরিবহণের দিক |
বাম থেকে ডানে অথবা ডান থেকে বামে |
|
পরিবহণের গতি |
সর্বাধিক 1500mm/s প্রোগ্রামযোগ্য |
|
প্রিন্ট হেড |
দুটি স্বাধীন মোটরযুক্ত প্রিন্টার হেড |
|
স্প্রেগির গতি |
৬-২০০ মিমি/সেকেন্ড |
|
স্কিউজি এঙ্গেল |
৬০°/৫৫°/৪৫° |
|
স্কিউজি টাইপ |
স্টেইনলেস স্টীল (স্ট্যান্ডার্ড) প্লাস্টিক |
|
স্টেনসিল বিভাজন spped |
0.1~20 মিমি/সেকেন্ড প্রোগ্রামযোগ্য |
|
পরিষ্কারের ব্যবস্থা |
শুষ্ক/শুষ্ক/ভ্যাকুয়াম ((প্রোগ্রামযোগ্য) |
|
টেবিল সমন্বয় পরিসীমা |
X:±10mm Y:±10mm |
|
CCD FOV |
৮*৬ মিমি |
|
সোল্ডার পেস্ট পরিদর্শন |
২ ডি পরিদর্শন মান |
|
পুনরাবৃত্তি অবস্থান নির্ভুলতা |
±0.025 মিমি |
|
চক্র সময় |
<7s ((প্রিন্টিং এবং ক্লিনিং ব্যতীত) |
|
পণ্য পরিবর্তন |
<৫ মিনিট |
|
বায়ু প্রয়োজন |
4.5~6kg/cm2 |
|
মেশিনের ওজন |
প্রায় ১০০০ কেজি |
|
মেশিনের মাত্রা |
1220*1355*1500 |
