ইলেকট্রনিক উপাদান মুদ্রিত সার্কিট বোর্ড পিসিবি এক্স রে বিজিএ এক্স রে ডিটেক্টর
মূল বর্ণনাঃ

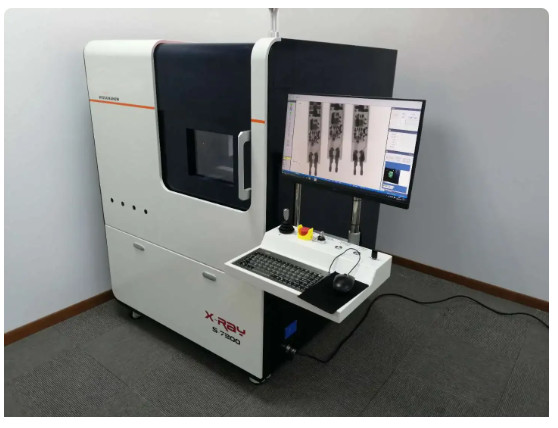

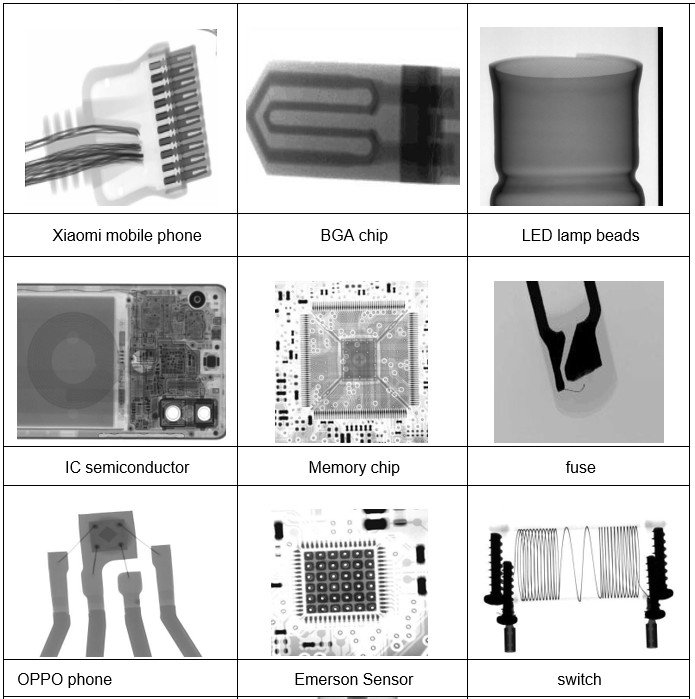

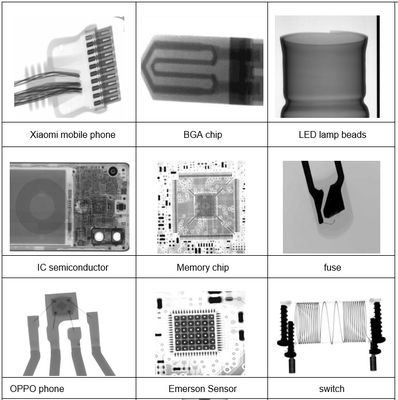

S7200 সোল্ডারিং সোল্ডারিং পরিদর্শনের জন্য আইসি আইজিবিটি এক্স-রে মেশিন প্রধান অ্যাপ্লিকেশনঃ
বিজিএ সোল্ডার বল বুদবুদ ক্যাকুলেশন
সংযোগকারী তারের ভিতরে আইসি চিপ পরিদর্শন
পিসিবি এফপিসি মোবাইল ফ্লেক্স ক্যাবল সোল্ডারিং পরিদর্শন
যৌথ অধীনে ফাঁকা পরিদর্শন
পিসিবিএ বিজিএ/আইসি এলইডি অ্যালুমিনিয়াম ডাই কাস্টিং ব্যাটারি সংযোগকারী পরীক্ষা
সরঞ্জামের পরামিতি
| শ্রেণীবিভাগ | পয়েন্ট | প্রকার | পরামিতি এবং ফাংশন |
|
হার্ডওয়্যার কনফিগারেশন |
এক্স-রে উৎস |
ব্র্যান্ডের ধরন |
হামাতসু, হামাতসু, জাপান, বন্ধ মাইক্রোফোকাস এক্স-রে উৎস |
| ভোল্টেজ বর্তমান | 90kv, 10-200uA | ||
| ফোকাসের আকার | ৫ মাইক্রোমিটার | ||
| ম্যাক্সি পাওয়ার | ৮ ডাব্লু | ||
|
ইমেজিং ইউনিট |
ব্র্যান্ডের ধরন |
আইআরএআই, অ্যামোরফাস সিলিকন ফ্ল্যাট প্যানেল ডিটেক্টর |
|
| ইমেজিং অঞ্চল | ১৩০ মিমি × ১৩০ মিমি | ||
|
আলোক সংবেদনশীল ইউনিট আকার |
৮৫ মাইক্রোমিটার | ||
| পিক্সেল ম্যাট্রিক্স | ১৫৩৬×১৫৩৬ | ||
| রেজোলিউশন | 5.8Lp/mm | ||
|
টিল্ট অ্যাঙ্গেল |
0-90° দেখার কোণ (বাম এবং ডানদিকে 45°) | ||
| চিত্র ফ্রেম রেট | 20fps | ||
| বৃহত্তরীকরণ অনুপাত |
জ্যামিতিক বৃহত্তরীকরণ 150 সময় |
||
|
কম্পিউটার |
হোস্ট ব্র্যান্ড | অ্যাডভান্টেক ইন্ডাস্ট্রিয়াল কম্পিউটার | |
|
ইন্ডাস্ট্রিয়াল কম্পিউটার কনফিগারেশন |
সিপিইউঃI5 6500 র্যাম:8G, HDD:1TB | ||
| মনিটর | 24" FHD এলসিডি ডিসপ্লে | ||
|
লোডিং প্ল্যাটফর্ম |
লোডিং এলাকা | ৫২০ মিমি × ৫২০ মিমি | |
| ম্যাক্সি পরিদর্শন অঞ্চল | ৫২০ মিমি × ৫২০ মিমি | ||
|
মোশন ট্রাভেল (জেড-অক্ষ) |
সনাক্তকরণ প্যানেল Z1=300mm,এক্স-রে সোর্স Z2=300mm | ||
| মোশন ট্রাভেল (এক্স-অক্ষ) | এক্স অক্ষ = 510mm, Y অক্ষ = 405mm | ||
| ম্যাক্সি নমুনা ওজন | ১০ কেজি | ||
| গতি নিয়ন্ত্রণ পদ্ধতি | জয়েস্টিক, মাউস, এবং কীবোর্ডের ত্রি-সংমিশ্রণ | ||
| নেভিগেশন সিস্টেম | কনফিগারেশন |
হিকভিজন হাই ডিফিনিশন ক্যামেরা |
|
|
সফটওয়্যার সিস্টেম |
সফটওয়্যার পরিচিতি |
বৌদ্ধিক সম্পত্তি |
স্বতন্ত্রভাবে স্বত্বাধিকারী সফটওয়্যার বৌদ্ধিক সম্পত্তির সাথে বিকশিত। |
|
সফটওয়্যার ফাংশন |
স্বয়ংক্রিয় চিত্র সেটিং |
বৈশিষ্ট্যযুক্ত পয়েন্টগুলির অবস্থান স্থানাঙ্ক এবং পরামিতি তথ্য রেকর্ড করা |
||
| স্বয়ংক্রিয় নেভিগেশন কার্যকারিতা | পরিদর্শন কেন্দ্রে দ্রুত যাতায়াতের সুবিধা প্রদান | |||
|
গণনার বৈশিষ্ট্য |
ইলেকট্রনিক্স/সেমিকন্ডাক্টর প্রোডাক্টের মধ্যে বুদবুদ পরিমাপ করতে সক্ষম | |||
|
অ্যালগরিদম মডেল |
কাস্টমাইজযোগ্য সনাক্তকরণ প্রয়োজনীয়তার উপর ভিত্তি করে অ্যালগরিদম মডেল |
|||
| অবস্থান সম্পাদনা কার্যকারিতা | সহজেই মাল্টি-পয়েন্ট অবস্থান সনাক্তকরণ অর্জন | |||
|
মেশিনের পরামিতি |
ওজন | প্রায় ১২৫০ কেজি | ||
| পাওয়ার সাপ্লাই | ২২০ ভোল্ট/৫০ হার্জ | |||
| ম্যাক্সি পাওয়ার | 2.0 কেডব্লিউ | |||
| সরঞ্জামের মাত্রা |
1300mm(L) * 1320mm(W) * 1800mm ((H) |
|||
| রেডিয়েশন ফুটো ডোজ | <১μSv/ঘন্টা | |||
|
এক্স-রে নিরাপত্তা |
1. রেডিয়েশন ফুটো ডোজঃ< 1μSv/ঘন্টা। |
|||
|
2.হাউজিং এর প্রতিরক্ষামূলক উপাদান একটি ইস্পাত-লেড-স্টিল কাঠামো গঠিত হয় এবং সামনের দরজা উইন্ডো ব্যবহার বিকিরণ সুরক্ষার জন্য সীসা গ্লাস। |
||||
|
3.নিরাপত্তা interlock বৈশিষ্ট্যঃ সীমানা সুইচ সব দরজা অবস্থানে ইনস্টল করা হয়. দরজা খোলা হলে, এক্স-রে উৎস স্বয়ংক্রিয়ভাবে বন্ধ শক্তি। |
||||
|
4. এক্স-রে এর অপারেটিং অবস্থা নির্দেশ করতে স্ট্যাটাস ইন্ডিকেটর লাইট ব্যবহার করুন উৎস। |
||||
|
5এই সরঞ্জামটি রেডিওআইসোটোপ এবং রেডিয়েশনের জন্য ছাড়ের ফাইলিং পেয়েছে। ডিভাইস. " |
||||
কনফিগারেশন তালিকা
|
না . |
নাম | পরিমাণ | ইউনিট | কনফিগারেশন স্পেসিফিকেশন |
| 1 | এক্স-রে উৎস | 1 | এসইটি |
হামামাতসু, হামামাতসু, জাপান, বন্ধ মাইক্রোফোকাস এক্স- রশ্মি উৎস ৯০ কেভি |
| 2 |
ইমেজিং ইউনিট |
1 |
পিসিএস |
আইআরএআই,অ্যামোরফাস সিলিকন ফ্ল্যাট প্যানেল ডিটেক্টর ১৩০ মিমি ×১৩০ মিমি |
| 3 | কম্পিউটার হোস্ট | 1 | পিসিএস | অ্যাডভান্টেক ইন্ডাস্ট্রিয়াল কম্পিউটার |
| 4 | মনিটর | 1 | পিসিএস | ২৪ ইঞ্চি এইচডি মনিটর |
| 5 | যথার্থ নিয়ন্ত্রণ উপাদান | 1 | এসইটি | গুগল মোশন কন্ট্রোল কার্ড, মোটর ইত্যাদি |
| 6 | লিড রুম এবং গতি অংশ | 1 | এসইটি | স্বাধীনভাবে WISDOMSHOW দ্বারা বিকশিত |
| 7 | সফটওয়্যার | 1 | এসইটি | স্বাধীনভাবে WISDOMSHOW দ্বারা বিকশিত |
1প্যাকেজটা কি নিরাপদ?
সমস্ত পিসিবি এক্স-রে পরিদর্শন মেশিন স্ট্যান্ডার্ড শক্তিশালী কাঠের কার্টন দ্বারা প্যাক করা হয়।
এটি শিপিংয়ের সময় নিরাপদ।
2কতদিনের মধ্যে মেশিনটি আমাদের কাছে পৌঁছাবে?
আমরা ডিএইচএল, ফেডেক্স, ইউপিএস, ইত্যাদির মাধ্যমে মেশিনটি পাঠাবো, প্রায় ৫ দিনের মধ্যে পৌঁছে যাবে।
অথবা আপনার বিমানবন্দরে বিমানের মাধ্যমে (ডোর টু এয়ারপোর্ট সার্ভিস ), প্রায় 3 দিন আগমন।
অথবা সমুদ্রপথে সমুদ্র বন্দরে, ন্যূনতম CBM প্রয়োজনীয়তাঃ 1 CBM, প্রায় 30days পৌঁছানোর জন্য।
3আপনি কি গ্যারান্টি প্রদান করেন?
1 বছরের ওয়ারেন্টি বিনামূল্যে জন্য খুচরা যন্ত্রাংশ, সারা জীবন প্রযুক্তিগত সহায়তা.
আমাদের কাছে পেশাদার বিক্রয়োত্তর দল রয়েছে, যদি কোনও প্রশ্ন থাকে তবে বিক্রয়োত্তর পরিষেবাতে সহকারী ভিডিওও সরবরাহ করা হয়।
4আমরা যদি আপনার কারখানায় আসি, আপনি কি বিনামূল্যে প্রশিক্ষণ দেবেন?
হ্যাঁ, আমাদের কারখানা পরিদর্শন করতে আপনাকে আন্তরিকভাবে স্বাগত জানাই, আমরা আপনার জন্য বিনামূল্যে প্রশিক্ষণের ব্যবস্থা করব।
5পেমেন্টের উপায় কি?
আমরা পেমেন্টের শর্তাবলী গ্রহণ করিঃ ব্যাংক ট্রান্সফার, ওয়েস্টার ইউনিয়ন, মনিগ্রাম ইত্যাদি।
