ফুজি এসএমটি লাইন পিক অ্যান্ড প্লেস মেশিন এনএক্সটি III
এনএক্সটি ৩ একটি মডুলার এসএমটি মাউন্টার যা ইলেকট্রনিক্স ডিভাইস উৎপাদনের জন্য এই ধরনের ঘন ঘন পরিবর্তনশীল কারখানাগুলির জন্য সর্বদা সেরা লাইন সরবরাহ করতে সক্ষম।
বৈশিষ্ট্য
সর্বোচ্চ গতিতে উচ্চ মানের, উচ্চ ঘনত্ব স্থাপন
0201 (008004 ") অংশগুলির খুব উচ্চ ঘনত্বের অংশ স্থাপন স্ট্যান্ডার্ড স্পেসিফিকেশন ক্যামেরা এবং ইউনিট দ্বারা সমর্থিত। পজিশনিং পিকআপের পরে প্রতিটি অংশ হিসাবে সংশোধন করা হয়,যাতে খুব ছোট অংশগুলি সর্বোচ্চ গতিতে সূক্ষ্ম পিচ সহ স্থাপন করা যায়.
বিভিন্ন অংশ স্থাপনের জন্য সহায়তা
NXT III বিভিন্ন ধরণের অংশ স্থাপন করতে সহায়তা করে, স্ট্যান্ডার্ড থেকে বড় এবং বিজোড় আকারের অংশগুলিকে সমর্থন করে,এবং বিভিন্ন পদ্ধতি ব্যবহার করে অংশ হ্যান্ডলিং যেমন চাপ সন্নিবেশ সঙ্গে বড় সংযোগকারী স্থাপন বা ক্ল্যাম্প চাপ নিয়ন্ত্রণ সঙ্গে অংশ.
67,200 cph/m2 - বিশ্বের সর্বোচ্চ উৎপাদনশীলতা প্রতি তলক্ষেত্র
পুরো কারখানার উৎপাদনশীলতা বিবেচনা করার সময় মেশিনগুলির এলাকা উৎপাদনশীলতা অত্যন্ত গুরুত্বপূর্ণ। এনএক্সটি III একটি শীর্ষস্থানীয় স্থাপন সমাধান যা দ্রুত এবং কম স্থান নেয়,সীমিত ফ্লোর স্পেস থেকে সর্বোত্তম উত্পাদনশীলতা অর্জন করা সম্ভব.
ডিএক্স হেড বিভিন্ন ধরনের অংশ সমর্থন করে
ডিএক্স হেড স্বয়ংক্রিয়ভাবে অংশের আকারের উপর ভিত্তি করে চিপ থেকে বড় এবং অদ্ভুত আকারের অংশগুলিতে সরঞ্জাম বিনিময় করে এবং এম 6 III মডিউলগুলিতে লোড করা যেতে পারে।যখন উত্পাদন মডেলগুলি প্রায়শই পরিবর্তিত হয় এবং অংশের ধরণের মিশ্রণে পরিবর্তন হয়, লাইন ব্যালেন্স সামঞ্জস্য করা সম্ভব।
স্পেসিফিকেশন
|
|
M3 III |
M6 III |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
প্রযোজ্য PCB আকার (LxW) |
48 x 48 মিমি থেকে 250 x 510 মিমি (ডাবল কনভেয়র) * |
48 x 48 মিমি থেকে 534 x 510 মিমি (ডাবল কনভেয়র) * |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
অংশের ধরন |
২০ টিরও বেশি ধরণের অংশ (৮ মিমি টেপ ব্যবহার করে গণনা করা) |
৪৫ টিরও বেশি ধরণের অংশ (৮ মিমি টেপ ব্যবহার করে গণনা করা) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
পিসিবি লোডিংয়ের সময় |
ডাবল কনভেয়রঃ ০ সেকেন্ড (নিরবচ্ছিন্ন অপারেশন) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
অবস্থান সঠিকতা |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
উৎপাদনশীলতা |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
সমর্থিত অংশ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
মডিউলের প্রস্থ |
৩২০ মিমি |
৬৪৫ মিমি |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
মেশিনের মাত্রা |
L: 1295 মিমি (M3 III x 4, M6 III x 2) / 645 মিমি (M3 III x 2, M6 III) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ডাইনাহেড ((ডিএক্স) |
||||
|---|---|---|---|---|
|
নল পরিমাণ |
12 |
4 |
1 |
|
|
স্রাব (cph) |
25,000 |
11,000 |
4,700 |
|
|
অংশের আকার |
0402 (01005") থেকে 7.5 x 7.5 |
১৬০৮ (০৬০৩) |
১৬০৮ (০৬০৩) |
|
|
অবস্থান সঠিকতা |
+/-0.038 (+/-0.050) মিমি (3σ) cpk≥1.00* |
+/- ০.০৪০ মিমি (3σ) সিপিকে≥১।00 |
+/- ০.০৩০ মিমি (3σ) cpk≥১।00 |
|
|
অংশের উপস্থিতি |
o |
এক্স |
o |
|
|
অংশ |
টেপ |
o |
o |
o |
|
স্টিক |
এক্স |
o |
o |
|
|
ট্রে |
এক্স |
o |
o |
|
|
পার্টস সরবরাহ ব্যবস্থা |
|
|---|---|
|
স্মার্ট ফিডার |
4, 8, 12, 16, 24, 32, 44, 56, 72, 88, এবং 104 মিমি প্রশস্ত টেপের জন্য সমর্থন |
|
স্টিক ফিডার |
4 ≤ অংশের প্রস্থ ≤ 15 মিমি (6 ≤ স্টিকের প্রস্থ ≤ 18 মিমি), 15 ≤ অংশের প্রস্থ ≤ 32 মিমি (18 ≤ স্টিকের প্রস্থ ≤ 36 মিমি) |
|
ট্রে |
প্রযোজ্য ট্রে আকারঃ 135.9 x 322.6 মিমি (জেডিইসি স্ট্যান্ডার্ড) (ট্রে ইউনিট-এম),276 x 330 মিমি (ট্রে ইউনিট-এলটি), 143 x 330 মিমি (ট্রে ইউনিট-এলটিসি) |
ছবি প্রদর্শনী:
আমরা কারা?
শেঞ্জেন অনরিয়েল টেকনোলজি কোং লিমিটেড একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ, যা এসএমটি সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়, বিশ্বের শীর্ষ 500 ইলেকট্রনিক্স কোম্পানিগুলির জন্য সেবা প্রদান করে।কোম্পানির নথিভুক্ত মূলধন ৫ মিলিয়নঅভিজ্ঞ প্রযুক্তিগত দল এবং দুর্দান্ত প্রযুক্তিগত উদ্ভাবনী দক্ষতার সাথে, আরও ভাল পণ্য সরবরাহ চেইন এবং পরিষেবা দল তৈরি করা এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করা আমাদের দীর্ঘমেয়াদী লক্ষ্য।আমরা গ্রাহকদের বোঝার মাধ্যমে গ্রাহকদের চাহিদা পূরণ করব, তাদের অগ্রাধিকার দেওয়া এবং মূল্যবান সেবা প্রদান।

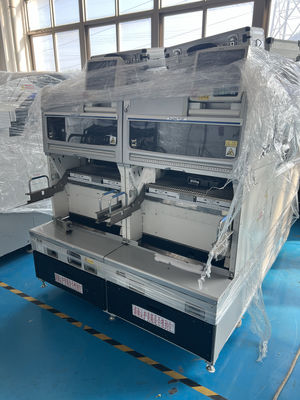

প্যাকিং
