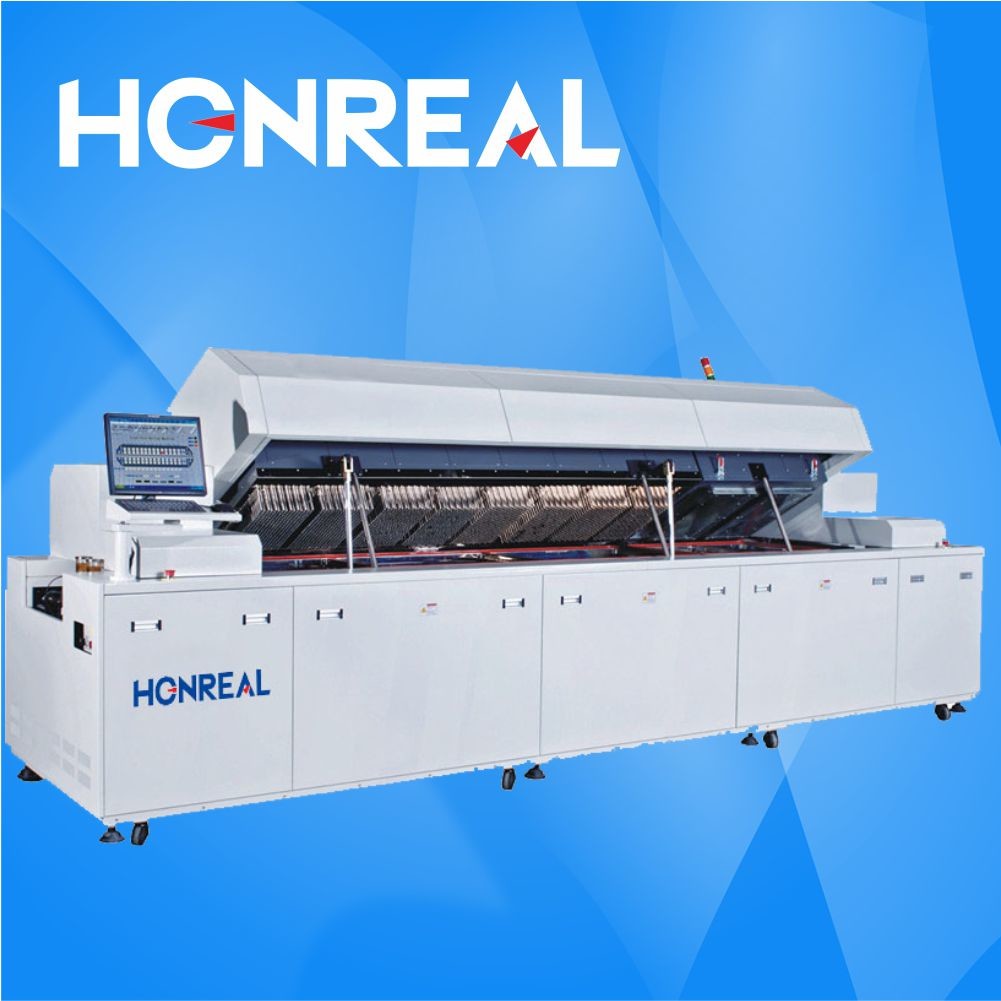

380V 50hz SMT রিফ্লো ওভেন মেশিন 3890mm গরম টানেল সঙ্গে

MOQ:	১ সেট
দাম:	আলোচনাযোগ্য
স্ট্যান্ডার্ড প্যাকেজিং:	কাঠের ক্ষেত্রে
ডেলিভারি সময়:	15 কাজের দিন
পেমেন্ট পদ্ধতি:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহ ক্ষমতা:	১০০ সেট/মাস

বিস্তারিত তথ্য

পণ্য বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

HONREAL

সাক্ষ্যদান

মডেল নম্বার

HR-10C

মাত্রা:

L6300*1430*1530

গরম করার টানেল:

3890 মিমি

উপাদান প্রকার:

সিএসপি, বিজিএ ইত্যাদির মতো একক/দ্বিপক্ষীয় বোর্ড।

জোন গঠন করে:

উপরের 8, নীচে 8,2 কুলিং জোন

তাপমাত্রা নিয়ন্ত্রণ:

পিআইডি ক্লোজ-লুপ কন্ট্রোল, এসএসআর ড্রাইভ

তাপমাত্রা পরিসীমা:

পরিবেষ্টিত---300℃

তাপমাত্রা নির্ভুলতা:

পাওয়ার সাপ্লাই:

৩৮০ ভোল্ট

কন্ট্রোল চেইনের উচ্চতা:

900±20 মিমি

সর্বোচ্চ পিসিবি প্রস্থ:

350 মিমি

বিশেষভাবে তুলে ধরা:

50hz SMT রিফ্লো ওভেন মেশিন

380 ভোল্ট এসএমটি রিফ্লো ওভেন মেশিন

৩৮৯০ মিমি এসএমটি রিফ্লো ওভেন

পণ্য বিবরণ

এসএমডি এলইডি সোল্ডারিং মেশিন পিসিবি সোল্ডারিং মেশিন রিফ্লো সোল্ডার ওভেন দাম

বৈশিষ্ট্যঃ

এই সিরিজের মাইক্রো-সাইকেল সোল্ডার-রিফ্লো মেশিনগুলি ERSA জার্মানির তৈরির সাথে তুলনীয় একটি পাইপ ডোজ গ্রহণ করে। পাইপ ডোজ নির্মাণের তাপীয় দক্ষতা (উদাহরণস্বরূপঃERSA টাইপ গরম বায়ু নির্মাণ) perforated প্লেট নির্মাণের তুলনায় উচ্চতর (উদাহরণ: HFLLER টাইপ গরম বায়ু নির্মাণ) অতএব কার্যকরভাবে যেমন ব্যবধান হস্তক্ষেপ এবং কনভেয়র মৃত কোণ সমস্যা সমাধান করতে পারেন।
HOTFLOW সিরিজের মাইক্রো-সাইকেল সোল্ডার-রিফ্লো মেশিনের ফাংশনঃ

1. মানবিক অপারেশন ইন্টারফেস, উইন্ডোজ অপারেটিং প্ল্যাটফর্ম, চীনা এবং ইংরেজি স্যুইচিং।

2. ইন্টেলিজেন্ট মনিটরিং অপারেশন অবস্থা, ত্রুটি শব্দ এবং হালকা বিপদাশঙ্কা, উৎপাদন তথ্য রেকর্ডিং।

3. ব্র্যান্ড পিএলসি + পিআইডি ক্লোজ লুপ কন্ট্রোল, তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 1 °C।

4. দীর্ঘ তাপমাত্রা অঞ্চল নকশা, প্রতিটি তাপমাত্রা অঞ্চল 300mm দৈর্ঘ্য পৌঁছায়।

5. ক্রস তাপমাত্রা কার্যকরভাবে এড়ানোর জন্য বায়ু তাপমাত্রা জোনের সামনের এবং পিছনে ফিরে আসে এবং পার্শ্বীয় তাপমাত্রা পার্থক্য ± 2 °C পৌঁছায়।
6. ২৮০০আরপিএম হট এয়ার মোটর, ৯ওসিএফএম পর্যন্ত হট এয়ার ফ্লো রেট, দক্ষ তাপ পরিবাহিতা এবং তাপ ক্ষতিপূরণ ক্ষমতা।

7. উচ্চতর তাপ নিরোধক কাঠামো, শেল তাপমাত্রা ≤30°C, সম্পূর্ণ শক্তি ব্যবহার।
8. 3 মিমি পুরু অ্যালুমিনিয়াম খাদ গ্যালভানাইজড বায়ু বিতরণ বোর্ড তাপমাত্রা জোনে অভিন্ন তাপ বিতরণ নিশ্চিত করে।
9. উত্তপ্ত চুল্লি গহ্বর এবং গাইড রেলের বিকৃতি কার্যকরভাবে এড়াতে চুল্লি গহ্বর এবং গাইড রেলের প্রস্থ সামঞ্জস্যের প্রক্রিয়াকে শক্তিশালী করুন।

মেশিন	HR-8C	HR-10C
গরম করার অঞ্চল	উপরের ৮টি অঞ্চল	উপরের ১০টি অঞ্চল
গরম করার অঞ্চল	নিচের ৮টি অঞ্চল	নিম্নতম ১০টি অঞ্চল
গরম করার সুড়ঙ্গ	২৯০০ মিমি	৩৮৯০ মিমি
মাত্রা	L552014301530	L630014301530
নেট ওজন	প্রায় ২৭৬০ কেজি	প্রায় ৩০৬০ কেজি
সাধারণ ক্ষমতা	৬৪ কিলোওয়াট	৮৩ কিলোওয়াট
বিদ্যুৎ খরচ	৭-৩০ কিলোওয়াট	প্রায়.৯-৩৮ কিলোওয়াট
উত্থানের সময়	২০ মিনিট	২০ মিনিট
নিয়ন্ত্রণের ধরন	পিসি + পিএলসি নিয়ন্ত্রণ
গরম করার পদ্ধতি	সম্পূর্ণরূপে জোরপূর্বক বায়ু সংবহন
তাপমাত্রা নিয়ন্ত্রণ	পিআইডি ক্লোজ লুপ কন্ট্রোল, এসএসআর ড্রাইভ
তাপমাত্রা পরিসীমা	পরিবেষ্টিত---৩০০°সি
তাপমাত্রার নির্ভুলতা	± 1 °C
তাপমাত্রা অভিন্ন	±1.5 °C
ঠান্ডা	১-২ টি শীতল অঞ্চল (উপরে এবং নীচে)
কনভেয়র পদ্ধতি	জাল বেল্ট এবং চেইন কনভেয়র
কনভেয়র উচ্চতা	৯০০±২০ মিমি
সর্বাধিক পিসিবি প্রস্থ	৩৫০ মিমি
পিসিবি ক্লিয়ারেন্স	উপরে / নীচে 30 মিমি
কনভেয়র দিক	বাম থেকে ডানে
কনভেয়র স্পিড	০-১৮০০ মিমি/মিনিট
হুক লিফট	বৈদ্যুতিক স্ক্রু মেরু
ইউপি/ডাউনস্ট্রিম যোগাযোগ	এসএমইএমএ
পাওয়ার সাপ্লাই	380v,3ph,50hz

তাপমাত্রা অঞ্চল অংশঃ

380V 50hz SMT রিফ্লো ওভেন মেশিন 3890mm গরম টানেল সঙ্গে

ক্রস তাপমাত্রা এড়ানোর জন্য অনন্য সামনের এবং পিছনের বায়ু রিটার্ন ডিজাইন
জাপান থেকে আমদানি করা থার্মোকপল তার
পিআইডি ক্লোজ লুপ কন্ট্রোল, নির্ভুলতা ±1°C-এ পৌঁছায়
ঊর্ধ্বমুখী তাপমাত্রার পার্থক্য ২°C পর্যন্ত
প্রক্রিয়া ক্ষমতা সিপিকে ১-এ পৌঁছেছে।784

ইনস্টলেশন এবং ক্যালিব্রেশন

1কর্ম পরিবেশ এবং শর্তাবলী

🙏 এই সরঞ্জামগুলিকে অনুভূমিক, শুষ্ক এবং ভাল বায়ুচলাচল কর্মশালায় স্থাপন করা উচিত;

🙏 পরিবেষ্টিত তাপমাত্রাঃ ৫-৪৫°সি;

🙏 পরিবেশে আর্দ্রতাঃ ২০-৯৫%;

🙏 নামমাত্র পাওয়ার সাপ্লাইঃ 380V, 100A (পাওয়ার ওয়্যার 16mm2 এর স্ট্রংড ওয়্যার হতে হবে), 3-ফেজ এবং 5 তারের সিস্টেম;

🙏 এই সরঞ্জামটির উভয় প্রান্তে কৃত্রিম প্রস্রাব সিস্টেম ইনস্টল করা হবে। প্রস্রাব টিউবের বায়ু প্রবাহ 25 মি 3 / মিনিট।

2. সরঞ্জাম ইনস্টলেশন

🙏 প্রকৃত উৎপাদন প্রয়োজনীয়তা এবং বাস্তব পরিস্থিতি অনুযায়ী সরঞ্জাম স্থাপন করতে হবে;

🙏 এই সরঞ্জাম ফুটপ্যাড উত্তোলন এবং একই সময়ে এই ফুটপ্যাড ব্যবহার করে এই সরঞ্জাম স্তর

🙏 এই সরঞ্জামটি অনুভূমিকভাবে ইনস্টল করা উচিত।

3. ক্যালিব্রেশন

এই সরঞ্জামগুলির সমস্ত পরামিতি গ্রাহকের প্রয়োজনীয়তা যেমন পণ্য, উত্পাদন হার এবং ব্যবহৃত সোল্ডার পেস্টের সাথে সামঞ্জস্য করা উচিত।এই সমন্বয়গুলি চেইনের রৈখিক গতি অন্তর্ভুক্ত করে, প্রতিটি অঞ্চলের তাপমাত্রা ইত্যাদি। এই সরঞ্জামটি চালানের আগে ক্যালিব্রেট করা হয়েছে।এটা শুধুমাত্র আপনার কারখানা পৌঁছানোর সময় আপনার পাওয়ার সাপ্লাই এই সরঞ্জাম প্রযোজ্য কিনা তা পরীক্ষা করা প্রয়োজন.

আমরা কারা?

শেঞ্জেন অনরিয়েল টেকনোলজি কোং লিমিটেড একটি জাতীয় উচ্চ প্রযুক্তির উদ্যোগ, যা এসএমটি সরঞ্জাম গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয়, বিশ্বের শীর্ষ 500 ইলেকট্রনিক্স কোম্পানিগুলির জন্য সেবা প্রদানের ক্ষেত্রে বিশেষীকরণ করেছে।কোম্পানির নথিভুক্ত মূলধন ৫ মিলিয়নঅভিজ্ঞ প্রযুক্তিগত দল এবং দুর্দান্ত প্রযুক্তিগত উদ্ভাবনী দক্ষতার সাথে, আরও ভাল পণ্য সরবরাহ চেইন এবং পরিষেবা দল তৈরি করা এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করা আমাদের দীর্ঘমেয়াদী লক্ষ্য।আমরা গ্রাহকদের বোঝার মাধ্যমে গ্রাহকদের চাহিদা পূরণ করব, তাদের অগ্রাধিকার দেওয়া এবং মূল্যবান সেবা প্রদান।

380V 50hz SMT রিফ্লো ওভেন মেশিন 3890mm গরম টানেল সঙ্গে

সার্টিফিকেশন

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: আপনি কিভাবে আপনার বিক্রির গুণমান নিশ্চিত করতে পারেন?
উত্তরঃ আমরা গ্যারান্টি দিচ্ছি যে প্রতিটি সেট মেশিনগুলি আপনার কাছে বিতরণ করার আগে কঠোর পরীক্ষার অধীনে রয়েছে, যাতে সমস্ত পণ্যের দুর্দান্ত পারফরম্যান্স নিশ্চিত হয়।

প্রশ্ন: প্রশিক্ষণ কেমন চলছে?

উত্তরঃ আমাদের মেশিন কেনার পরে, আপনার প্রকৌশলীরা আমাদের কোম্পানির যেতে পারেন বা এটি পরিচালনা করা খুব সহজ

প্রশিক্ষণ ভিডিও এবং ব্যবহারকারীর ম্যানুয়াল অনুযায়ী মেশিন, ব্যবহারকারীর ম্যানুয়াল মেশিনের সাথে একসাথে আসবে।

প্রশ্ন: আমি আপনাকে জিজ্ঞাসা করতে চাই যে, পণ্যটিতে আমার লোগো লাগানো সম্ভব কি না।
আশা করি আপনারা জানেন যে আমাদের কোম্পানি কাস্টমাইজড লোগো সার্ভিসকে পুরোপুরি সমর্থন করে, আমরা এটা করছি। তাছাড়া, এটা সম্পূর্ণ বিনামূল্যে, তাই শুধু আমাদের আপনার প্রয়োজনীয়তা বলুন।

প্রশ্ন: এই যন্ত্রগুলো ব্যবহার করা কি কঠিন?

উত্তর: না, মোটেই কঠিন নয়। আমাদের পূর্ববর্তী ক্লায়েন্টদের জন্য, মেশিনগুলি পরিচালনা শিখতে সর্বোচ্চ ২ দিন যথেষ্ট।
