পণ্যের প্রবর্তনঃ
1. সুনির্দিষ্ট গাইড রেল এবং আমদানি মোটর ব্যবহার করে ব্লেড সিট রূপান্তর, মুদ্রণ, এবং উচ্চ নির্ভুলতা চালাতে।

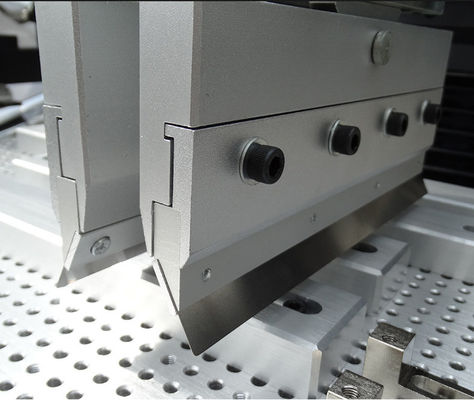

2প্রিন্টিং স্ক্র্যাপার 45 ডিগ্রি ঘোরানো যায়, সহজ প্রিন্টিং স্টেনসিল এবং স্কিউজি পরিষ্কার এবং প্রতিস্থাপন।
3. স্ক্র্যাপার ব্লকটি ব্লেডের আগে এবং পরে সামঞ্জস্য করা যেতে পারে, সঠিক মুদ্রণ অবস্থান নির্বাচন করতে।
4একক, দ্বি-পার্শ্বযুক্ত মুদ্রণের জন্য একটি স্থির রোল প্রিন্টিং প্লেট এবং পিনের সাথে একত্রিত, সহজ ইনস্টলেশন এবং সমন্বয়।
5.স্কুল সংস্করণ একটি ইস্পাত জাল সরানোর উপায়, মুদ্রিত (পিসিবি), এক্স, ওয়াই, জেড সঙ্গে মিলিত। সুবিধাজনক সূক্ষ্ম সমন্বয়।
6. একমুখী এবং দ্বি-মুখী, বিভিন্ন মুদ্রণ পদ্ধতিতে সেট করা যেতে পারে।
7আউটপুট পরিসংখ্যান তৈরির সুবিধার্থে স্বয়ংক্রিয় গণনা ফাংশন সহ।
8. নিয়ন্ত্রিত ব্লেড কোণ, ইস্পাত ব্লেড, রাবার স্ক্র্যাপার উপযুক্ত।
9স্ক্রিন সেভার ফাংশন সহ টাচ স্ক্রিন, টাচ স্ক্রিনের জীবন রক্ষা করার জন্য সময় সামঞ্জস্য করা যেতে পারে।
10.প্রিন্টিং গতি প্রদর্শন, নিয়ন্ত্রিত হতে পারে.
সরঞ্জামের বৈশিষ্ট্য এবং ফাংশন
1.1 জার্মান নির্ভুলতা মোটর এবং রৈখিক গাইড গ্রহণ করে, স্ক্র্যাপার হোল্ডারের মুদ্রণ আরও স্থিতিশীল হয়;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 ইনপুট মোট পাওয়ার সাপ্লাই ভোল্টেজঃ এক-ফেজ 220V 50/60Hz, শক্তি খরচ 100W, অপারেটিং অবস্থা অনলাইন প্রদর্শন;
1.4 মুদ্রণ বেসটি 450 দ্বারা উত্তোলন করা যেতে পারে এবং স্থির করা যেতে পারে, যা স্ক্র্যাপার লোডিং এবং আনলোডিং এবং স্টিলের জাল পরিষ্কারের জন্য সুবিধাজনক;
1.5 মুদ্রণ বেসটি সামনে সরানো এবং স্থির করা যেতে পারে, যা আরও ভাল মুদ্রণের ফলাফল অর্জনের জন্য ইস্পাত জালের নিদর্শনটির অবস্থানের সাথে মেলে;
১.৬ মেশ ফ্রেম সাপোর্ট আর্মটি বাম এবং ডানদিকে আলাদাভাবে নিয়ন্ত্রিত হতে পারে, যা ৩০০-১৫৫০ মিমি প্রিন্টিং রেঞ্জের জন্য উপযুক্ত।
১.৭ মডুলার প্রিন্টিং প্ল্যাটফর্মটি একটি ফিক্সড স্লট এবং পজিশনিং পিন দিয়ে সজ্জিত, যা দ্রুত প্রতিস্থাপন করা যায় এবং সহজেই সনাক্ত করা যায়, একতরফা এবং দ্বি-তরফা সাবস্ট্রেট অপারেশনের জন্য উপযুক্ত;
1.8 প্রিন্ট করা উপকরণ (প্লেটেনস) এর এক্স, ওয়াই এবং জেড সংশোধন এবং সমন্বয় করার জন্য প্রুফরিডিং পদ্ধতিতে একটি জাল ফ্রেম সমর্থন বাহু আন্দোলন গ্রহণ করা হয়,সংশোধনকে সহজ ও সুবিধাজনক করে তোলা;
1.9 মিটসুবিশি পিএলসি কন্ট্রোল, মানব-মেশিন ইন্টারফেস টাচ কন্ট্রোল, একক / একাধিক মুদ্রণের বিকল্প সহ, পাশাপাশি ম্যানুয়াল বা স্বয়ংক্রিয় পদ্ধতি গ্রহণ;
1.১০ স্ক্র্যাপারের আসনটি পিছনে এবং সামনের দিকে সামঞ্জস্য করা যায়, এবং মুদ্রণ স্ক্র্যাপারটি পণ্য মুদ্রণের প্রয়োজন অনুসারে সামঞ্জস্য করা যায়;
1.11 একটি Xingchen সিলিন্ডার এবং একটি চৌম্বকীয় নিকটবর্তী সুইচ গ্রহণ করে, ওয়ার্কবেঞ্চ এগিয়ে এবং পিছনে সঞ্চালিত হয়, এবং মুদ্রণ পৃষ্ঠটি + 0.001 মিমি স্থানে একটি নির্ভুলতা পৌঁছাতে পারে;
1.১২ ৪-৬ কেজি/সেমি বায়ু চাপ ব্যবহার করুন, ৩০০x৪০০ মিমি এবং ৪৫০x৪৫০ মিমি (বড় আকারের জন্য উপযুক্ত) মুদ্রণ টেবিলের আয়তন ব্যবহার করুন, মুদ্রণের নির্ভুলতা +০.০২ মিমি, মেশিনের পুনরাবৃত্তিযোগ্যতা +০.০২ মিমি;
1.13 স্বয়ংক্রিয় গণনা ফাংশন এবং ফ্রিকোয়েন্সি সেটিং দিয়ে সজ্জিত, যা উৎপাদন পরিসংখ্যানকে সহজ করে তোলে;
প্রযুক্তিগত পরামিতি | |
ফাংশন |

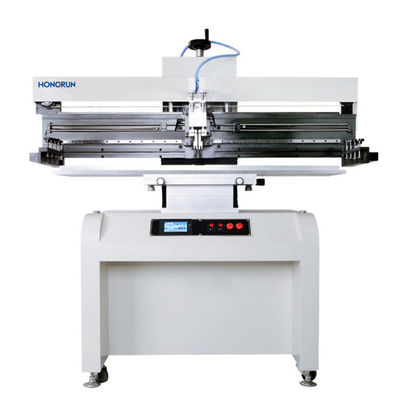

এই ইউনিট পিসিবি বোর্ডে সোল্ডার পেস্ট মুদ্রণ করতে ব্যবহৃত হয় |
মুদ্রণ টেবিলের আকার | 300×400mm ((বা কাস্টমাইজড) |
ফ্রেমের আকার | ৩৭০x৪৭০ মিমি, ৪২০x৫২০ মিমি, ৫৫০x৬৫০ মিমি |
পিসিবি আকার | 50x50~300×400 মিমি |
পিসিবি বেধ | 0.২-৫.০ মিমি |
মুদ্রণের অবস্থান স্থির | পিসিবি বাইরের অবস্থান বা পিন অবস্থান |
বিছানার পাতার সূক্ষ্ম সুরক্ষা | সামনের/পিছনের ± 10mm R/L ± 10mm |
মুদ্রণের নির্ভুলতা | ±0.02 মিমি |
পুনরাবৃত্তিযোগ্য নির্ভুলতা | ±0.05 মিমি |
ন্যূনতম দূরত্ব | 0.35 মিমি |
বায়ু চাপ | ৪-৬ কেজিএফ/সিএম২ |
পাওয়ার সাপ্লাই | 220V 50/60Hz 100W |
বিশেষ উল্লেখ | ||||
মডেল নং |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
পিসিবি আকার (L×W) ~(L×W) মিমি | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
ইস্পাত জালের আকার (L × W) মিমি ~ ((L × W) মিমি | (370x470~(550x650) | (370x470) ~ ((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
মুদ্রণ টেবিলের আকার (L × W) মিমি | ৩০০×৪০০ | 300×650 | ৩০০×১২৫০ | ৪০০×১৫৫০ |
মেশিনের আকার (L×W×H) মিমি | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
ওজন | ২৬০ কেজি | ৩০০ কেজি | ৩৪০ কেজি | ৩৮০ কেজি |
কোম্পানি | শেনঝেন অনরিয়েল টেকনোলজি সিও, লিমিটেড। |
ঠিকানা | No15, শ্যাংনান হংকমা রোড, শ্যাজিং স্ট্রিট, বাওয়ান জেলা, শেনজেন, গুয়াংডং প্রদেশ, চীন |
টেলিফোন | +86755 2302 0279 |
ফ্যাক্স | +৮৬ ৭৫৫ ২৩৩০ ৬৭৮২ |
পোস্টাল কোড | 518125 |
স্কাইপ/হোয়াটসঅ্যাপ/ওয়েইচ্যাট | +৮৬১৩৭১৫২২৭০০৯ |
ইমেইল: | Monica@szhonreal.com |
