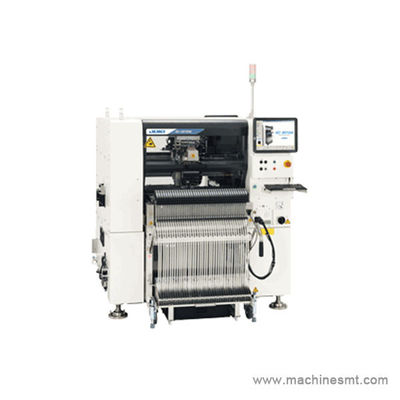

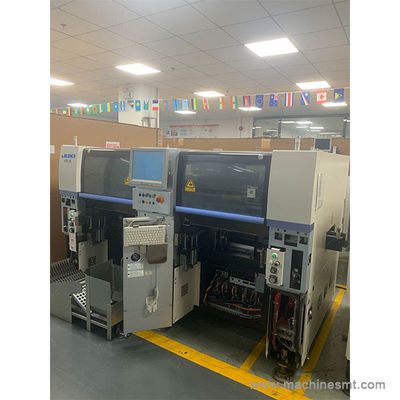

এসএমটি পিক অ্যান্ড প্লেস মেশিন চিপ শ্যুটার কেই -3010 এ এসএমটি উত্পাদন লাইনের জন্য ব্যবহৃত মূল
বৈশিষ্ট্য
কেই সিরিজের অব্যাহত বিবর্তন
| চিপ | 23,500CPH চিপ (লেজার সেন্টারিং / অপ্টিমাম) 18,500CPH (লেজার সেন্টারিং / IPC9850) |
|---|---|
| আইসি | 9,000CPH (ভিজন সেন্টারিং / এমএনভিসি বিকল্প) |
| বোর্ডের আকার | M আকার (330×250mm) | হ্যাঁ | |
|---|---|---|---|
| L আকার (4FFF10×360mm) | হ্যাঁ | ||
| L-Wide আকার (510×360mm) *1 | হ্যাঁ | ||
| এক্সএল আকার (610×560mm) | হ্যাঁ | ||
| দীর্ঘ পিডব্লিউবি (এম আকার) *২ এর জন্য প্রযোজ্য | ৬৫০×২৫০ মিমি | ||
| দীর্ঘ পিডব্লিউবি (এল আকার) *2 এর ক্ষেত্রে প্রযোজ্য | ৮০০×৩৬০ মিমি | ||
| দীর্ঘ পিডব্লিউবি (এল-ওয়াইড আকার) এর ক্ষেত্রে প্রযোজ্য*2 | 1,010×360mm | ||
| দীর্ঘ পিডব্লিউবি (এক্সএল আকার) *২ এর জন্য প্রযোজ্য | 1,210×560 মিমি | ||
| উপাদান উচ্চতা | ৬ মিমি | হ্যাঁ | |
| ১২ মিমি | হ্যাঁ | ||
| উপাদান আকার | লেজার স্বীকৃতি | ০৪০২ ((০১০০৫) ~ ৩৩.৫ মিমি | |
| দৃষ্টি স্বীকৃতি | স্ট্যান্ডার্ড ক্যামেরা |  ৩ মিমি*৩ ~ ৩৩.৫ মিমি |
|
| উচ্চ রেজোলিউশনের ক্যামেরা | 1.0×0.5mm*4 ~ □20mm |
||
| স্থাপন গতি | চিপ | অপ্টিমাম | 23৫০০ সিপিএইচ |
| আইপিসি ৯৮৫০ | 18৫০০ সিপিএইচ | ||
| আইসি *৫ | 9,000CPH *6 |
||
| অবস্থান সঠিকতা | লেজার স্বীকৃতি | ±0.05 মিমি (±3σ) | |
| দৃষ্টি স্বীকৃতি | ±0.04 মিমি | ||
| ফিডার ইনপুট | ৮ মিমি টেপের ক্ষেত্রে সর্বোচ্চ ১৬০ (একটি বৈদ্যুতিক ডাবল টেপ ফিডার) *7 |
||
*১ এল-ওয়াইড আকার ঐচ্ছিক
*2 দীর্ঘ পিডব্লিউবিতে প্রযোজ্যতা ঐচ্ছিক।
*3 MNVC ব্যবহার করার সময় (বিকল্প)
*4 KE-3010A: উচ্চ রেজোলিউশনের ক্যামেরা এবং MNVC উভয় ব্যবহার করার সময় (বিকল্প)
*5 কার্যকর স্পর্শঃ আইসি স্থাপন গতি একটি আনুমানিক মান নির্দেশ করে যখন মেশিন একটি এম আকারের বোর্ডে 36 টি QFP (100 পিন বা তার বেশি) বা BGA উপাদানগুলি (256 বল বা তার বেশি) স্থাপন করে।(সিপিএইচ=এক ঘন্টার জন্য স্থাপন করা উপাদান সংখ্যা)
*6 এমএনভিসি ব্যবহার করার সময় অনুমানিত মান এবং সমস্ত ডোজের সাথে একযোগে উপাদানগুলি তুলে নেওয়া।
MNVC KE-3010A তে অপশন।
*7 ইলেকট্রিক ডাবল টেপ ফিডার EF08HD ব্যবহার করার সময়।
* পিডব্লিউবি আকার এক্সএল হবে KE-3010
