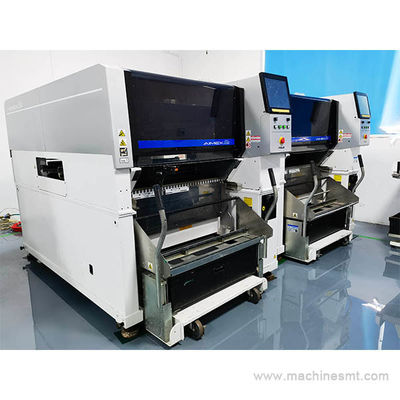

ফুজি হাই স্পিড অটোমেটিক এসএমটি পিক অ্যান্ড প্লেস মেশিন এসএমডি মাউন্টিং মেশিন সারফেস মাউন্ট প্লেসমেন্ট মেশিন

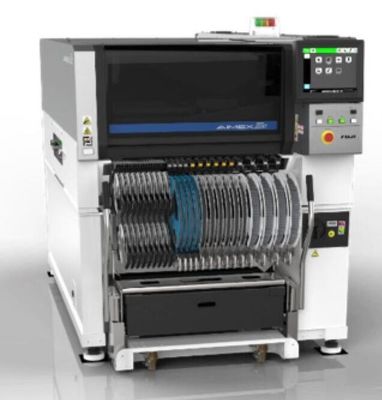

AIMEX III নমনীয় স্থানান্তর প্ল্যাটফর্ম
এআইএমইএক্স-৩টি উপাদান নমনীয়তা, পিসিবি নমনীয়তা এবং উৎপাদন নমনীয়তার জন্য ডিজাইন করা হয়েছে।
বড় প্যানেলের জন্য উৎপাদন বা দুই মডেলের একযোগে উৎপাদন
AIMEX III 774 (L) x 710 (W) মিমি আকার পর্যন্ত বড় প্যানেল সমর্থন করতে পারে।
আমাদের দ্বৈত কনভেয়র কনফিগারেশন মেশিন ব্যবহার করে দুটি ভিন্ন পণ্যের একযোগে উৎপাদন সম্ভব।AIMEX III এছাড়াও বিভিন্ন উত্পাদন পদ্ধতি সক্ষম এবং প্যানেল আকার বিস্তৃত সমর্থন করে.
ডাইনাহেড ডায়নামিক এক্সচেঞ্জ
এআইএমইএক্স III উৎপাদন চলাকালীন গতিশীল বিনিময়কে কাজের জন্য সেরা সরঞ্জাম প্রদান করে। ডাইনাহেড ব্যবহার করে সীমানাহীন উৎপাদন সম্ভব হয়।৪-নজল ও একক-নজল সরঞ্জাম.
পরিবর্তনের সংখ্যা কমিয়ে আনা
এমএফইউ ব্যাচের পরিবর্তনের মাধ্যমে এবং মেশিনে ফিডারের জন্য 130 টি পর্যন্ত স্লট রয়েছে যা প্রয়োজনীয় সমস্ত অংশ লোড করা সম্ভব করে তোলে।
উৎপাদন সুচারুভাবে বাড়ানো
একটি বড় টাচস্ক্রিন প্যানেল ব্যবহার করে স্বয়ংক্রিয় ডেটা তৈরি এবং মেশিনে সম্পাদনা নতুন উত্পাদন এবং প্রোগ্রামগুলিতে হঠাৎ পরিবর্তনের দ্রুত প্রতিক্রিয়াকে সমর্থন করার জন্য কাজ করে।
স্পেসিফিকেশন
| মৌলিক স্পেসিফিকেশন | ||
|---|---|---|
| পিসিবি আকার ((LXW) |
|
|
| ফিডার ক্ষমতা | ১৩০ পর্যন্ত (৮ মিমি টেপ) | |
| পিসিবি লোড সময় | 2.9 সেকেন্ড | |
| অবস্থান সঠিকতা (ফিডুসিয়াল মার্কের ভিত্তিতে রেফারেন্সিং) |
H24G: +/-০.০২৫ মিমি (স্ট্যান্ডার্ড মোড) / +/-০.০৩৮ মিমি (উত্পাদনশীলতা অগ্রাধিকার মোড, উন্নয়নধীন) (3 সিগমা) cpk≥১।00 H08M: +/- 0.040 মিমি (3σ) cpk≥1.00 OF: +/- 0.050 মিমি (3σ) cpk≥1.00 H02F: +/- 0.025 মিমি (3σ) cpk≥1.00 H01: +/- 0.030 মিমি (3σ) cpk≥1.00 |
|
| মেশিনের মাত্রা | L: 1280mm, W: 2656mm, H: 1556mm | |
| মাথা স্থাপন | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | OF | |||||||
| ডোজেলের পরিমাণ | 24 | 8 | 2 | 1 | 1 (অথবা ১টি আঙুল) |
||||||
| স্রাব (cph) | 37,000 সিপিএইচ (উত্পাদনশীলতা অগ্রাধিকার মোড, উন্নয়নধীন) 35,000 সিপিএইচ (স্ট্যান্ডার্ড মোড) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| অংশের আকার (মিমি) |
০৩০১৫ মিমি থেকে ৫x৫ উচ্চতা: ২.০ মিমি পর্যন্ত |
0603 (0201") 45 x 45 উচ্চতা: ১৩.০ মিমি পর্যন্ত |
১৬০৮ (০৬০৩) 74 x 74 (32 x 180) উচ্চতা: ২৫.৪ মিমি পর্যন্ত |
১৬০৮ (০৬০৩) 74 x 74 (32 x 180) উচ্চতা: ৩৮.১ মিমি পর্যন্ত |
|||||||
| অংশের উপস্থিতি চেক |
○ | ○ (H08MQ) |
○ | এক্স | |||||||
| অংশ সরবরাহ |
টেপ | ○ | ○ | ○ | ○ | ||||||
| স্টিক | এক্স | ○ | ○ | ○ | |||||||
| ট্রে | এক্স | ○ | ○ | ||||||||
| ডাইনাহেড ((ডিএক্স) | ||||
| ডোজেলের পরিমাণ | 12 | 4 | 1 | |
| স্রাব (cph) | 27,000 পার্টস উপস্থিতি ফাংশন ON: 26,000 |
12,000 | 5,800 | |
| অংশের আকার (মিমি) |
0402 (01005") থেকে 12.5 মিমি ব্যাসার্ধ এবং Y 7.5 মিমি বা তার কম উচ্চতা: ৩.০ মিমি পর্যন্ত |
১৬০৮ (০৬০৩) ১৫x১৫ উচ্চতা: ৬.৫ মিমি পর্যন্ত |
১৬০৮ (০৬০৩) 74 x 74 (32 x 100) উচ্চতা: ২৫.৪ মিমি পর্যন্ত |
|
| অবস্থান সঠিকতা (ফিডুসিয়াল মার্কের ভিত্তিতে রেফারেন্সিং) |
+/- ০.০৩৮ (+/- ০.০৫০) মিমি (3σ) cpk≥১।00 | +/- ০.০৪০ মিমি (3σ) সিপিকে≥১।00 | +/- ০.০৩০ মিমি (3σ) cpk≥১।00 | |
| অংশের উপস্থিতি চেক |
o | এক্স | o | |
| অংশ সরবরাহ |
টেপ | o | o | o |
| স্টিক | এক্স | o | o | |
| ট্রে | এক্স | o | o | |
