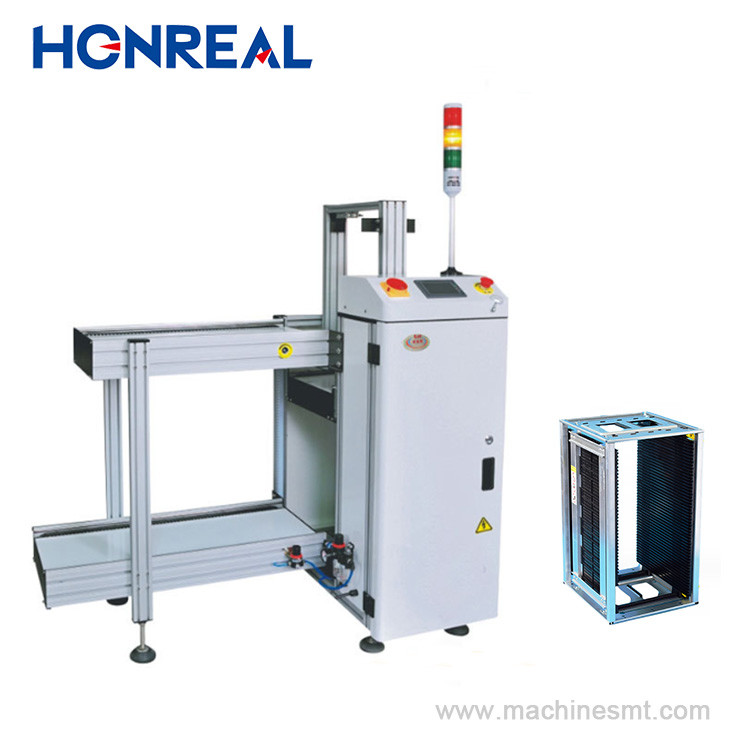

ইলেকট্রনিক সমাবেশ সরঞ্জাম স্বয়ংক্রিয় এসএমটি পিসিবি লোডার
পণ্যের প্রবর্তনঃ
1এই ইউনিটটি পিসিবি পাঠানোর জন্য ব্যবহৃত হয়।
2. স্থিতিশীল এবং নির্ভরযোগ্য পিএলসি নিয়ন্ত্রণ ব্যবস্থা;
3. LED টাচ স্ক্রিন কন্ট্রোল ইন্টারফেস ব্যবহার করা সহজ;
4. উপরের এবং নীচের তিনটি পয়েন্টের বায়ুসংক্রান্ত ক্ল্যাম্পগুলি ম্যাগাজিনের সারিবদ্ধতার জন্য সরবরাহ করা হয়েছে;
5. কার্যকর থ্রাস্ট ডিজাইন PCB এর অবিচ্ছিন্নতা নিশ্চিত করতে পারে;
6.৩ ম্যাগাজিন লোড করার ক্ষমতা।
7বাম থেকে ডানে অথবা ডান থেকে বামে (বিকল্প) ।
8. মেশিনের সর্বদা ত্রুটি পর্যবেক্ষণ;
9. সলিড এবং স্থিতিশীল নকশা;
10.SMEMA পোর্ট সামঞ্জস্যপূর্ণ;
| প্রযুক্তিগত পরামিতি | |
| ফাংশন | এই ইউনিট ম্যাগাজিন থেকে SMT উত্পাদন লাইন থেকে PCBs পাঠাতে ব্যবহৃত হয় |
| পিসিবি বেধ | মিনিট ০.৬ মিমি |
| ম্যাগাজিন নম্বর | ট্রান্সপোর্ট আপঃ 1 পিসি, ট্রান্সপোর্ট ডাউনঃ 1 পিসি, (বা কাস্টমাইজড) |
| স্টেপ পিচ নির্বাচন করুন | ১-৪ ((১০ মিমি স্টেপ পিচ) |
| পিসিবি লোডিংয়ের সময় | প্রায় ৬ সেকেন্ড |
| ম্যাগাজিন পরিবর্তনের সময় | প্রায় ৩০ সেকেন্ড |
| পরিবহণের দিক | বাম থেকে ডানে/ডান থেকে বামে ((ঐচ্ছিক) |
| পরিবহন উচ্চতা | 900±20mm ((বা কাস্টমাইজড) |
| বায়ু চাপ | ৪-৬ বার, ম্যাক্স ১০ লিটার/মিনিট |
| পাওয়ার সাপ্লাই | 100-230V এসি ((কাস্টমাইজড) একক ফেজ, MAX 300V/A |
এটি স্ট্যান্ডার্ড মডেল
| বিশেষ উল্লেখ | ||||
| মডেল নং | HR-250 | HR-330 | HR-390 | HR-460 |
| পিসিবি আকার (এল × ডাব্লু) √ (এল × ডাব্লু) মিমি | (50x50) ↓350x250) | (50x50) ↓455x330) | (50x50) ↓530x390) | (50x50) ↓530x460) |
| মেশিনের আকার (L×W×H) মিমি | ১৩৭০×৭৫০×১২০০ | 1550×830×1200 | ১৭৫০×৯২০×১২০০ | ১৭৫০×৯৯০×১২০০ |
| ম্যাগাজিনের আকার (L × W × H) মিমি | ৩৫৫×৩২০×৫৬৩ | ৪৬০×৪০০×৫৬৩ | ৫৩৫×৪৬০×৫৭০ | ৫৩৫×৫৩০×৫৭০ |
| ওজন | ১১০ কেজি | ১৩৫ কেজি | ১৫৫ কেজি | ১৭৫ কেজি |
