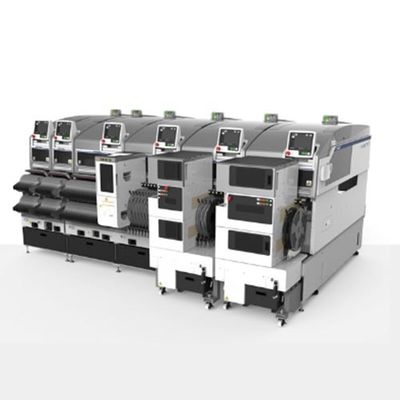

এসএমটি লাইন মেশিন এসএমটি মাউন্টার ফুজি এসএমটি সরঞ্জাম এনএক্সটি 3 এসএমটি মাউন্টিং মেশিন
মাল্টি-ফাংশন এবং উচ্চ-কার্যকারিতা ইলেকট্রনিক্সের বিস্তার মোবাইল ডিভাইস এবং গাড়ির ইলেকট্রনিক্সের মতো ক্ষেত্রে দ্রুত বৃদ্ধি পাচ্ছে।কারণ এই পণ্যগুলির জীবনকাল প্রায়শই ছোট থাকে, উৎপাদন সরঞ্জাম যা স্বল্প সময়ের মধ্যে ভর উত্পাদন এবং চাহিদার পরিবর্তনকে প্রতিক্রিয়া জানাতে নমনীয়।
এনএক্সটি ৩ একটি মডুলার এসএমটি মাউন্টার যা ইলেকট্রনিক্স ডিভাইস উৎপাদনের জন্য এই ধরনের ঘন ঘন পরিবর্তনের কারখানাগুলির জন্য সর্বদা সেরা লাইন সরবরাহ করতে সক্ষম।
স্পেসিফিকেশন
M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
প্রযোজ্য PCB আকার (LxW) | 48 x 48 মিমি থেকে 305 x 610 মিমি (একক কনভেয়র) 48 x 48 মিমি থেকে 305 x 510 মিমি (ডাবল কনভেয়র/একক) 48 x 48 মিমি থেকে 305 x 280 মিমি (ডাবল কনভেয়র/ডুয়াল) |
48 x 48 মিমি থেকে 610 x 610 মিমি (একক কনভেয়র) ৪৮ x ৪৮ মিমি থেকে ৬১০ x ৫১০ মিমি (ডাবল কনভেয়র/একক) 48 x 48 মিমি থেকে 610 x 280 মিমি (ডাবল কনভেয়র/ডুয়াল) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
অংশের ধরন | ২০ টিরও বেশি ধরণের অংশ (৮ মিমি টেপ ব্যবহার করে গণনা করা) | ৪৫ টিরও বেশি ধরণের অংশ (৮ মিমি টেপ ব্যবহার করে গণনা করা) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
পিসিবি লোডিংয়ের সময় | ডাবল কনভেয়রঃ ০ সেকেন্ড (নিরবচ্ছিন্ন অপারেশন) একক কনভেয়র জন্যঃ 2.5 সেকেন্ড (M3 III মডিউলগুলির মধ্যে পরিবহন), 3.4 সেকেন্ড (M6 III মডিউলগুলির মধ্যে পরিবহন) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
অবস্থান সঠিকতা (ফিডুসিয়াল মার্ক স্ট্যান্ডার্ড) * ফুজি কর্তৃক পরিচালিত পরীক্ষাগুলি থেকে অবস্থান সঠিকতা পাওয়া যায়। |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
উৎপাদনশীলতা * উপরের সঞ্চালন ক্ষমতা ফুজিতে পরিচালিত পরীক্ষার উপর ভিত্তি করে। |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
সমর্থিত অংশ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
মডিউলের প্রস্থ | ৩২০ মিমি | ৬৪৫ মিমি | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
মেশিনের মাত্রা | L: 1295 মিমি (M3 III x 4, M6 III x 2) / 645 মিমি (M3 III x 2, M6 III) W: 1900.2 মিমি, H: 1476 মিমি |
পণ্যের বৈশিষ্ট্য
উদ্দেশ্য অনুযায়ী লাইন কনফিগার করুন
মডিউল, হেড এবং সরবরাহ ইউনিটগুলি অবাধে একত্রিত করা যেতে পারে, যাতে অংশের ধরণ এবং পণ্য মডেলের পরিবর্তনের সাথে মেলে এমন কনফিগারেশন পরিবর্তন করে সর্বদা সর্বোত্তম লাইন কনফিগারেশন তৈরি করা যায়।
মডিউল যোগ করে এবং ইউনিট বিনিময় করে কেবলমাত্র প্রয়োজনীয় স্তরের জন্য সক্ষমতা বাড়ানো সম্ভব।
মাথা সহজেই বদলানো যায়
সরঞ্জাম ছাড়াই সহজেই মাথা বদলানো যায়।
মাথাগুলি হালকা ওজনের এবং তাই মেশিন অপারেটররা যখন সমস্যার প্রতিক্রিয়া জানাতে রক্ষণাবেক্ষণ বা ত্রুটি সমাধানের প্রয়োজন হয় তখন সহজেই সরিয়ে নিতে পারে।
একপাশের অপারেশন
অংশ সরবরাহ এবং পরিবর্তনের জন্য কেবলমাত্র একটি ছোট দূরত্ব ভ্রমণ করা হয়, একটি সহজ কাজের পথ যা অত্যধিক সময় বা প্রচেষ্টা নেয় না।
উত্পাদন লাইনগুলি অবাধে লেআউটগুলিতে যেমন ব্যাক-টু-ব্যাক বা ইউ-আকৃতির লাইনগুলিতে কনফিগার করা যেতে পারে।
উৎপাদন আপটাইম সর্বাধিক করতে অফলাইন রক্ষণাবেক্ষণ
যেহেতু সম্পূর্ণরূপে রক্ষণাবেক্ষণ করা ইউনিটগুলির সাথে রক্ষণাবেক্ষণ প্রয়োজন এমন ইউনিটগুলি অপারেটর স্তরে সঞ্চালিত হতে পারে, তাই ডাউনটাইমও উল্লেখযোগ্যভাবে হ্রাস করা যেতে পারে।উৎপাদন চলমান থাকা অবস্থায় সরানো ইউনিটগুলিতে অফলাইনে রক্ষণাবেক্ষণ করা যেতে পারে.
আইডি ব্যবস্থাপনা
মাথা, ডোজ, এবং ফিডার সব আইডি দ্বারা পরিচালিত হয়।
উপকরণ এবং সরঞ্জামগুলির জন্য বিস্তারিত উত্পাদন ডেটা ডাটাবেসে সংরক্ষণ করা হয়, যা লাইন পরিচালনা, রক্ষণাবেক্ষণ পরিচালনা এবং ট্রেসযোগ্যতার জন্য ব্যবহৃত হয়।
স্বয়ংক্রিয় ক্যালিব্রেশন
অপারেটর কেবল মাথা বিনিময় পরে স্টার্ট বোতাম টিপুন। মাথা মেশিনে স্বয়ংক্রিয়ভাবে calibrated হয় যাতে উৎপাদন
পুনরায় শুরু করতে পারেন।
